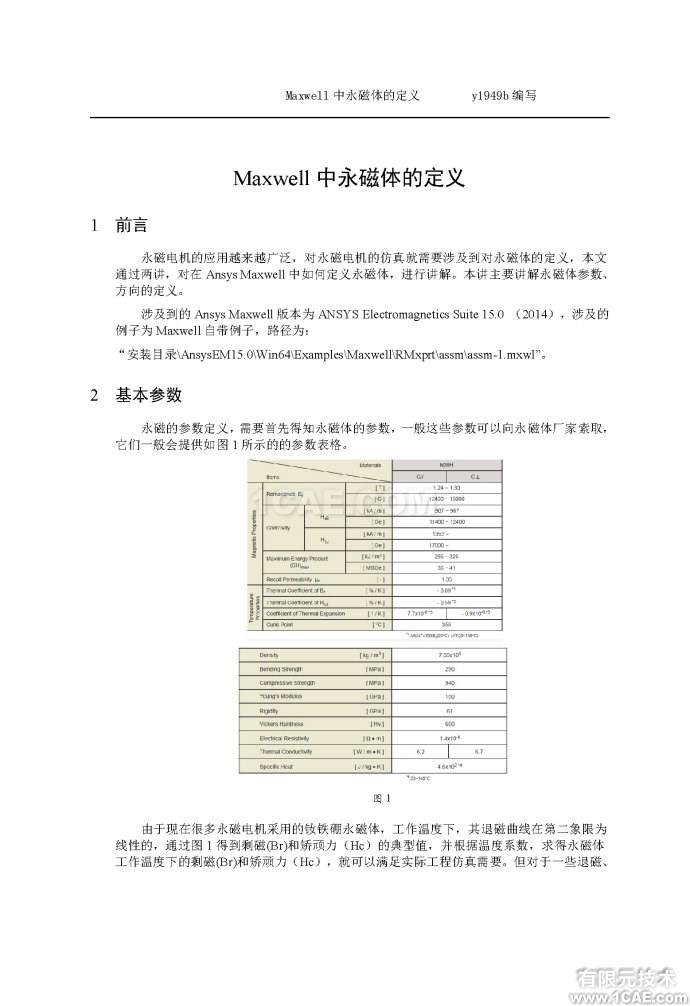

Maxwell中永磁体的设置和定义

2016-08-15  by:CAE仿真在线  来源:互联网

永磁体的充磁方向有两种方法:平行充磁+径向充磁,关键是选择坐标系,不同坐标系对应设施参数方式不同

1 直接在永磁体的材料中定义

选直角坐标系 例如充磁45° = x :1 y:1
这样就是平行充磁,若径向充磁,选柱坐标:R:1或-1
2 建立局部坐标系,在材料里给x:1 y ,z为0,然后通过给永磁体定义局部坐标就行了
在v12中 径向充磁 直接在材料里 设成柱坐标 R=1 或R=-1 来实现 无论永磁体旋转与否,因为充磁方向始终指向原点或指离原点。
3.平行充磁

静磁场永磁体是不动的,可在材料里设置,当选直角坐标 x=1 y=1永磁体充磁方向就是45度
由于永磁体是不断旋转的,不适合使用固定坐标系(CS)对其进行定向。所以要使用面坐标系,面坐标系是一种与物体的表面相关联的坐标系。当物体旋转时,面坐标系随之旋转。

选中菜单栏3D Modeler > Coordinate System > Create > Face CS即可
