proe逆向工程三维模型应用实例析(二)

2013-07-05  by:广州CAD:proe设计培训中心  来源:仿真在线

proe逆向工程 :

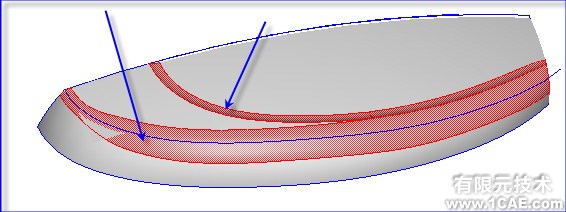

然后创建围侧面,为了观查方便,我先把顶面的隐藏了,后面的步骤也是这样,就不作特别说明了。因为侧面的变化比较快,所以要适当在中间的部分添加一些控制截面。如下图的两个截面就是新添加的,详细的添加方法看part,同样用restyle的交线作参考侧面用单一圆弧构成。


proe逆向工程三维模型应用实例析(二)proe应用技术图片图片1

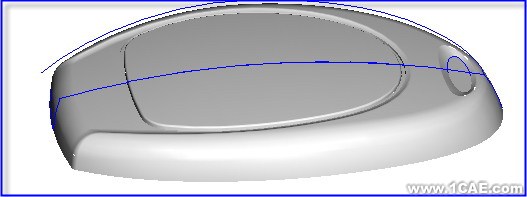

    可以看到侧面的圆弧的变化比较大并且没有简单的规律,所以只好放弃用可变扫出的方法改用混成,为此我们要作出如下图的连线。


proe逆向工程三维模型应用实例析(二)proe培训教程图片2

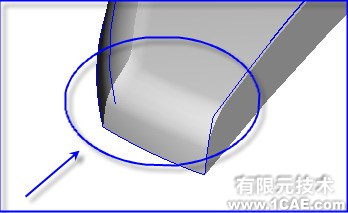

    线作好了,面就简单了


proe逆向工程三维模型应用实例析(二)proe产品设计图图片3


    而对于底部的侧面,就可以用restyle下的指令用一条轨迹和一个截面来扫出


proe逆向工程三维模型应用实例析(二)proe应用技术图片图片4


    然后就是延伸,合并,大体外形就出来了


proe逆向工程三维模型应用实例析(二)proe模型图图片5


    Offset做级差面




proe逆向工程三维模型应用实例析(二)proe应用技术图片图片6

下面的圆角没啥特殊的,注意控制的是大小

proe逆向工程三维模型应用实例析(二)proe应用技术图片图片7


    这个圆角一倒,是不是觉得神似了

proe逆向工程三维模型应用实例析(二)proe应用技术图片图片8


    完成这一步,实际上这模型的主要难题都解决了,剩下的工作就类似于体力劳动了,这里我也不再累述了,自己研究研究part就好。

proe逆向工程三维模型应用实例析(二)proe产品设计图图片9


    等基本外形完成后,你应该进行一下偏差分析,这一步可以借助第三方软件或在proe中用截面线来进行。对于偏差太大的地方通过调整构造线来进行,必要时候添加额外的辅助线。但是切记,简单就是好的,一般的产品曲面都是比较规则和简单的。
