Creo 4.0 细节设计更新功能一览

2016-11-26 by:CAE仿真在线来源:互联网

创建和编辑基准平面特征符号的工作流程更加直观

创建和编辑基准平面特征符号的工作流程更直观。当您创建一个数据特征符号时,您可以在预览中立即看到它。您也可以拖动指针来选择放置位置。多个符合最新GD&T标准的配置选项可供选择。

你可以在创建时,预览基准平面特征符号。在标签功能区上有一个用于编辑基准平面特征符号的属性的上下文选项卡,该选项卡可以打开和关闭。这种快速创建和编辑基准平面特征注释的能力可以节省时间。

自动命名基准平面特征标签

自动分配标准序列(A、B、C等)中的下一个可用名称。如果序列中的基准平面名称丢失,则自动命名。如果你想改变名称,你也可以这样做。名称的语法检查遵循ASME Y14.5标准。用户界面和图形窗口支持非标准名称。在符合GD&T标准的前提下,不必保持跟踪序列中的下一个名称,这大大节省了时间。

基准平面特征符号是一个独立的绘图注释

基准平面特征符号是一个独立的绘图注释,不需要一个平面或轴。在图纸中添加基准特征符号的方法有两种:

在图纸中创建基准特征符号为一个绘图注释
从模型显示基准平面特征。

这些改进让您的图纸更快、更容易地添加基准平面特征符号。

在基准平面特征符号旁添加文本

在数据特征符号的功能区中有一个文本框。您可以在这个框中键入任何内容。您可以将文本拖动到符号附近的位置。文本随着基准特征符号移动。这符合GD& T标准并节省了时间

更直观的创建和编辑基准面目标流程

当您创建一个基准目标时,您可以立即在预览中看到它。您可以拖动指针以选择“首位引用”和“位置”。在基准目标编辑功能区上有一个内容相关标签,可以选择打开或关闭。基于标准的选项可用于可移动的基准目标符号和优先选项。这些增强功能符合GD&T的标准,通过使工具快速创建和编辑基准目标注释来节省时间。

支持完全语义引用

在基准目标中指定基准参考资料的速度更快、更容易。在基准目标功能区中的基准参考字段可以用简单的文本填充,表示所需的基准参考,而不需要事先在模型中准备相应的基准特征符号。如果模型中存在基准特征符号,可以通过选择在基准参考字段旁边的图标来引用它们,你也可以通过键入基准名称(A、B、C等)来进行导入。然后在基准特征符号和基准目标之间建立一个连接。与现有数据连接的基准参考特征符号,显示为基准目标功能区的绿色文本。与现有的数据特征符号没有任何连接的纯文本基准引用,将显示为黑色文本。

智能内置目标区域

标准的目标区域是点,圆形,矩形,和none。目标区域的大小由注释中的维度控制。基于目标区域的形状,应用了一个智能前缀。

它提供给你一个工具来快速创建图形化目标区域作为基准目标注释的一部分,大大节省了时间。这也符合最新的GD&T图纸标准。

目标区域维度可能是符号以外的

可以指定目标面积位于目标圈的上半部分或目标圈的上半部分的目标区域的位置。当尺寸不适合在圆内时,选择标准尺寸。尺寸有一个固定的长度和角度。

利用工具加快并有效简化了创建及编辑基准目标注释,节省时间的同时,也符合最新的GD&T标准

更直观的工作流程来创建和编辑几何公差(GTOLS)

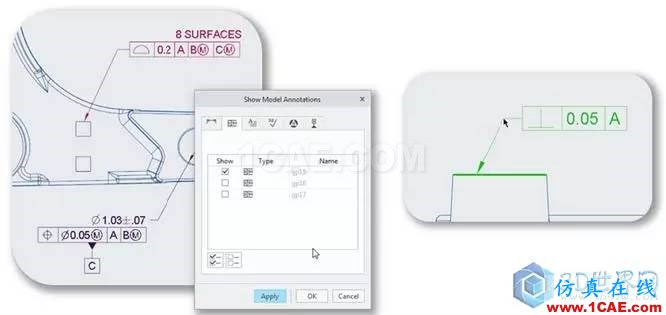

当你创建一个几何公差可以立即在预览中看到它。您可以拖动指针以选择“优先引用”和“放置位置”。使用显示模型注释工具,你也可以显示已在模型上创建的几何公差。上下文选项卡上的功能区用于编辑以及选择打开和关闭几何公差。

这些改进遵循GD&T标准,并利用工具加快编辑基准几何公差的进程,节约了时间。

灵活和符合标准的参照

更快更容易地在几何公差中指定基准参照。在几何公差中的基准参照可以以纯文本的形式显示,显示所需的参考基准不需要事先任何相应的基准特征符号模型或图纸。如果模型或绘图中存在基准特征符号,可以通过选择在基准参考字段旁边的图标来引用它们,也可以键入字段的数据名(A、B、C等)。然后,一个连接在基准特征符号和几何公差之间建立。参考基准和一个连接到一个现有的基准特征符号在几何公差中呈现为绿色文本。基准参照被指定为纯文本,与现有的数据特征符号没有任何连接,将显示为黑色文本。

语法检查确定基准标注不符合标准。标注是确定在用户界面和图形区域红色下划线。

这些功能都是遵循GD&T标准的。

柔性公差值与基准规范

您可以将值和修饰语键入一个文本框中。简化的用户界面足够灵活地指定任何公差或修改。一个更新的文本符号调色板提供了一套全面的ASME或ISO字体样式的文本符号。语法检查会标识那些在用户界面和图形窗口中的非标准内容。

利用工具快速指定公差值和基准参考,节省了时间。这同样遵循GD&T标准。

改进了GD&T标准支持

您可以创建两行以上的复合公差。公差值和基准参考字段可以更灵活地定义它们的内容。您将最近的ISO标准添加进几何公差。您可以从方向特征、集合平面、相交平面和方向平面类型中选择,也可以指定几何特征符号和基准参考。

这个改进遵循GD&T标准。

更直观的工作流程来创建和编辑尺寸

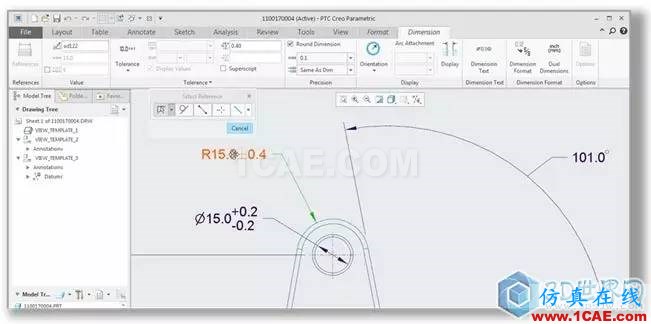

当您创建一个维度时,指定了足够的引用来创建维度后会显示预览。您可以拖动维度预览来选择放置位置。在打开和关闭选项功能区上有一个上下文相关的标签,您可以用来编辑维度属性。您可以创建多个维度,不用中断创建工作流的情况下,编辑维度属性

提升标准支持

你可以为关键配置设置维度参数,您可以在标准兼容的方式中指定维度的来源。将指针放在维度见证行上,右键单击以设置该维度的一方为原点。

改进尺寸文本

一个全面的文本符号选框能选择可以添加到维度文本的符号。文字符号在ASME和ISO的字体样式可以设置使用一个新的细节选项symbol_font。您可以选择从基本尺寸框中排除维度前缀或后缀文本。这遵循GD&T标准。

控制尺寸方向增加了更多的选项

你可以调整尺寸方向在一个单一的线性单位是水平、垂直、倾斜的一个向度,或平行或垂直于参照。

在弧、圆或圆柱体之间创建的尺寸可以调整参考附近的切线,远的切线,或每一个圆弧附件的中心。

快速添加图像到图纸

你可以在图纸中导入多种格式的图片文件,无需对象链接。您可以完全控制图像的位置、尺度和旋转以及图像的透明度。

快速更换绘图视图的模型

您可以用相关模型替换绘图视图的模型。支持的模型类型的族表,简化表示,或合并/继承。所有对选定视图的依赖性的所有视图都会自动包含以替换。您也可以选择包括所有相同模型的侧视图和对当前工作表或整个绘图的表述。在替换绘图视图的模型时,视图属性以及所有注释被保存。如果所有引用它的视图都被替换,替换的模型可能会被删除。如果您选择删除原有的模式,你也可以参考原始模型取代所有标注和重复区域。
