【网格】ICEM CFD网格拉伸

2019-03-25  by:CAE仿真在线  来源:互联网

ICEM CFD中提供了网格变换功能,其基本原理为通过对2D网格进行拉伸、旋转等操作构建3D网格。

能够用于拉伸的网格类型没有限制,可以是线网格,也可以是面网格。

如下图所示将线网格拉伸形成面网格,再将面网格拉伸形成体网格。

在ICEM CFD中拉伸网格,一般包括以下步骤:

• 创建必要的辅助线(如旋转中心、拉伸线等)

• 产生低级网格(二维面网格或一维线网格)

• 选择网格拉伸,设置拉伸参数,形成拉伸网格

• 创建Part,将面网格或线网格添加至Part中

通过选择Edit Mesh标签页下按钮Extrude Mesh按钮可激活网格拉伸功能。

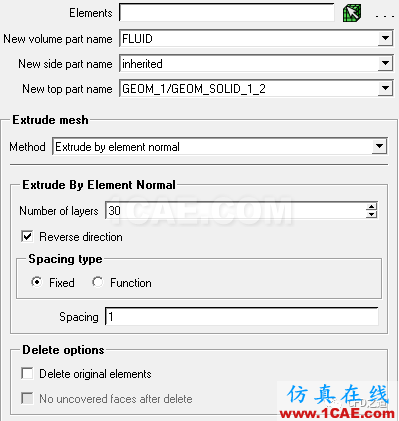

拉伸参数设置面板如图所示。

• Elements:选择待拉伸的网格。必须要设置

• New volume part name:设置形成的新网格放置的Part

• New side part name:设置part放置拉伸形成的侧边面网格

• new top part name:设置part放置由于拉伸形成的顶部面网格

• Method:设置拉伸方法

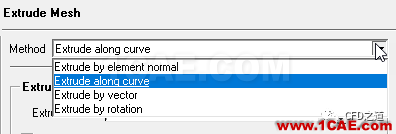

ICEM CFD网格拉伸包括4种模式:

• Extrude by Element normal:沿法向拉伸

• Extrude along curve:沿曲线拉伸

• Extrude by vector:沿指定向量拉伸

• Extrude by rotation:旋转拉伸

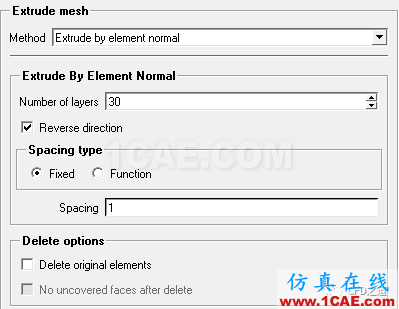

选择Method中的选项为Extrude by element normal可采用法向拉伸方法。

面板中包含的参数:

• Number of layers:指定拉伸的网格层数

• Reverse direction:翻转拉伸方向

• Spacing type:指定网格间距,可以指定恒定间距,也可以以函数形式指定间距

• Delete original elements:激活此选项可以在拉伸后删除原始网格

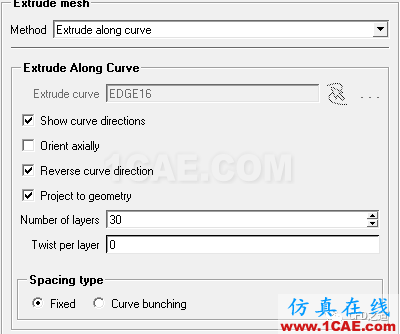

选择Extrude along curve可采用沿曲线拉伸方式。

一些参数:

• Extrude curve:选择用于网格拉伸的已有的几何线

• Show curve directions:激活此项可在线条上显示箭头表示拉伸方向

• Orient axially:激活此项,拉伸的每一层网格均保持第一层网格方向。默认情况下不激活此选项,则每一层网格方向与引导线垂直

• Reverse curve direction:翻转拉伸方向

• Project to geometry:若激活此项,则边界位置网格节点会投影到几何面上(一般情况下建议激活此选项)

• Number of Layers:设置拉伸的层数

• Twist per layer:指定每一层旋转的角度,常用于形成螺旋型网格

• Spacing type:指定网格间距,可以使用恒定间距,也可以使用曲线上指定的分布律

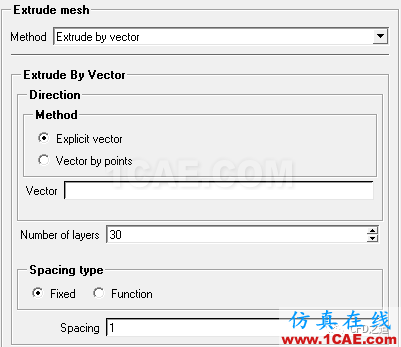

选择Extrude by vector可采用沿向量拉伸方式。通过向量指定拉伸方向。

一些参数:

• Explicit vector:显式指定方向向量。如0 0 1表示沿着z方向

• Vector by points:通过选择屏幕上的点来确定向量。选择点的过程中注意起始点和终止点的顺序。

• Number of Layers:设置拉伸的层数

• Spacing type:指定网格间距,可以指定恒定间距,也可以以函数形式指定间距

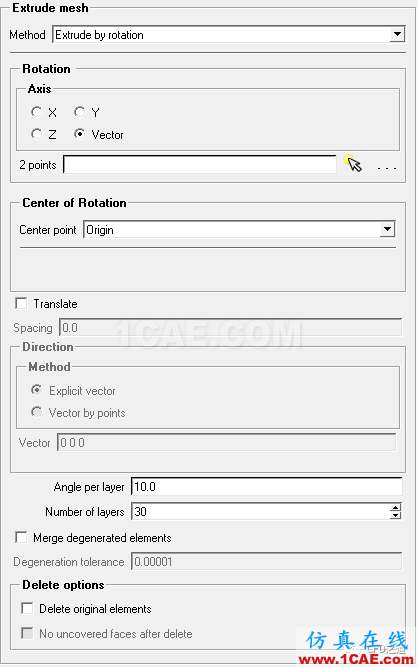

选择Extrude by rotation方法可对指定网格进行旋转。

• Axis:指定旋转轴,可以是X、Y、Z轴,也可以通过指定两个点形成的向量来定义旋转轴

• Center of Rotation:指定旋转中心,可以指定坐标原点,或直接指定屏幕上的集合点

• Translate:若激活此选项,则拉伸的网格既包含旋转又包含平移

• Angle per layer:每一层旋转的角度

• Number of layer:指定旋转层数

• Merge dengenerated elements:合并退化的网格单元。主要指的是在旋转轴附近的网格
