[转载]三叉管结构网格划分



在血流动力学领域,经常碰到三叉管结构。下面来探讨一下三叉管的结构网格划分思路。

1、原始几何

原始几何如图1所示。该几何结构由两个通径管道组成,管道轴线为不规则曲线。



 图1 原始几何





图2 块切割

图3 O型剖分

2、分块策略剖析

对于此种几何结构,可以先划分基本3D块,进行块切割,其中可能用到L型剖分。之所以采用L型剖分是由于存在相贯线。下面详细描述划分过程。

3、创建基本块并进行切割

采用3D Bounding Box块类型构建3D基本块,沿着横向切割1次,纵向切割1次。切割后的块如图2所示。

4、L型块剖分

选择图3所示的Face与Block,进行O型剖分。图2中所示的黑色块要分别进行剖分。两次O型剖分后形成的L型块如图4所示。同时删除多余的块,最终块如图5所示。



图4 L型块 图5 最终块



 图6 对齐后的块

5、块的关联

进行线关联,尤其注意相贯线位置的关联。关联完毕后执行对齐命令。

6、O型剖分

进行最后的O型剖分以提高网格质量。选择三个截面上所有Face以及所有块,进行O型块的剖分。

7、设定网格尺寸

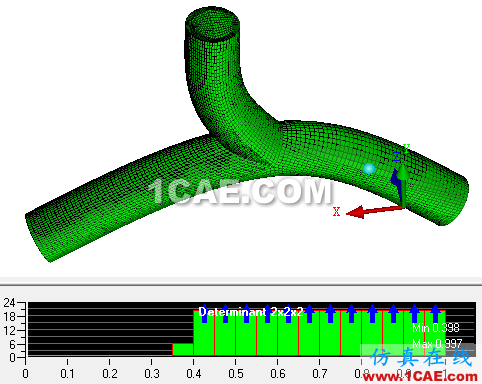

最终网格如图7所示。

图7 最终网格
