【网格专题】icem-cfd篇

2016-10-06  by:CAE仿真在线  来源:互联网

从ansys收购fluent后,ansys已经决定不再开发gambit,而将icem作为fluent的御用前处理软件,从中可以看出icem的重要性。icem划分的思想跟pointwise类似,也是以实体为参考,然后将网格映射到实体之上。但是与pointwise不同的是,在icem中建立的线,块等不需要与实体重合,而pointwise必须将connection、domain等建立与实体之上,简单点讲,pointwise的网格是依附与实体之上的,而icem的网格式映射到实体之上的。这样的区别,让icem分区的时候,只要生成一个一个规整的block就行了,另外,这样做的好处是当几何外形类似的实体需要划分网格时,只要将block映射一下就行了,能节省不少工作量。

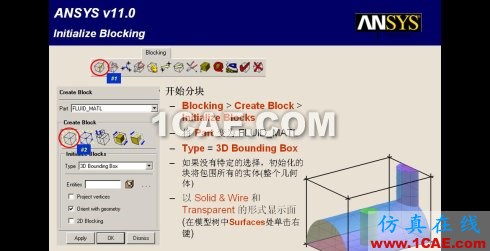

呵呵,做了两天的教程,发现真是个体力活啊。正好发现有个现成的icem教程,划分的实体跟我前面做例子的实体差不多,那我就偷个懒,直接拿来用了。

从上面的教程中我们可以清楚的了解的icem自顶而下的划分网格思想。当然,我们也能了解到icem的操作命令繁杂,确实让新手头疼。呵呵,反正是鱼和熊掌不能兼得,就看你怎么权衡舍弃了。
