搜索ICEM 90度弯管 网格block划分方法
2016-10-07 by:CAE仿真在线 来源:互联网
这个网格的例子比较有意思,主要是思路很清楚,对下面这个中空的弯管画网格:
很多人都会想到在90度弯管处用Y blocks来处理,得到下面的网格:

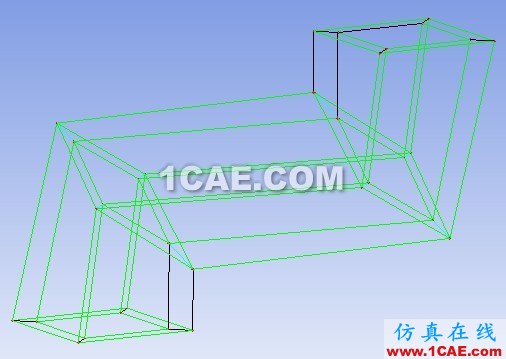

有人却用更简单的方法得到了更好的网格,这种方法思路非常清晰,直接有效。其实吧整个模拟分成下面3个段来划分就可以了:
每个段一个block
最终结果网格质量非常好,有时候不要拘泥于我们的常规思路。
