HyperWorks常见10问

2016-10-05  by:CAE仿真在线  来源:互联网

1、HyperGraph打开出现黑屏怎么办?

答:添加环境变量


2、HyperMesh/HyperView界面开启异常怎么办?

答:删除临时文件

Location on Win7 64bit machine

Files/folders to delete/rename

C:\Users\<User name>

.Altair (folder)

C:\Users\<User name>\AppData\Local

Altair (folder)

C:\Users\<User name>\AppData\Local\Temp

.altair (folder)

C:\Users\<User name>\Documents

command.cmf

hmmenu.set

hmsettings.tcl

hwsettings.xml

hwsettings.xml.bk


3、误将服务器版license当成单机版license,将会导致错误,软件无法启动。

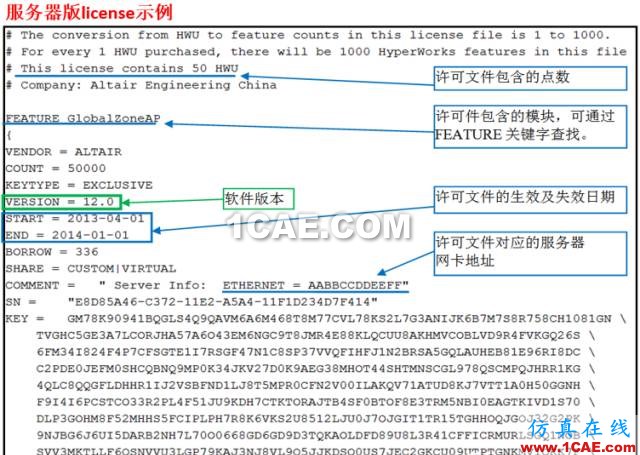

答:AltairHyperWorks许可证分为单机版和服务器版两种,其安装方法不同。


单机版许可证安装方法:将获取的许可证文件重命名为altair_lic.dat,复制该文件至<Install_location>\Altair\12.0\security路径下即可。



服务器版许可证安装方法:需要在服务器端安装License管理器,在客户端配置环境变量指向服务器地址。

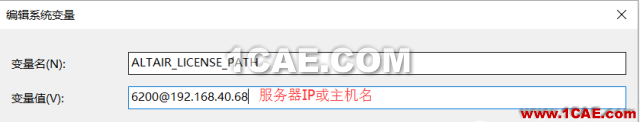

windows客户端 计算机-属性-高级系统设置-环境变量-系统变量-新建如下


Linux客户端 编辑系统变量(或用户变量)/etc/bashrc 新增

export ALTAIR_LICENSE_PATH=6200@192.168.40.68 (服务器ip或主机名)


4、梁单元应力结果后处理

5、HyperMesh中,如何提高几何显示精度?




6、拓扑优化后处理时,OSSmooth界面要求输入*.grid文件,可是求解目录下找不到,怎么办?

答:将autobead切换成none,这个功能是用于形貌优化后处理。


7、HyperMesh中,指定局部坐标系时,setreferenceset displacement有什么区别?

答:set reference是指定位置参考坐标系,节点坐标会转变至参考坐标系下;set displacement是指定节点自由度坐标系,一般用于约束节点的自由度,节点坐标不变。


8HyperMesh中,如何改变使用“byface”选择对象时的范围?

答:下拉菜单Preferences->mesh->feature angle,改变角度即可改变“by face”对应的范围。

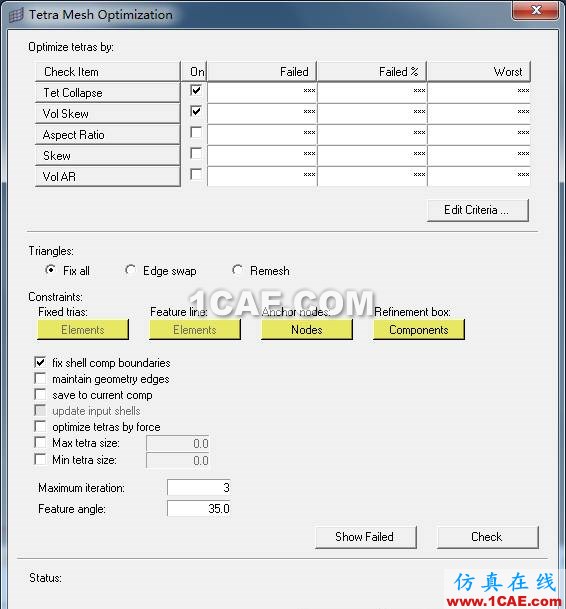

9如何提高四面体网格质量?

答:使用四面体网格质量优化工具:Utility->Geom/Mesh->Tetra Mesh Optimization


10HyperMesh中,如何加载水压和余弦函数(轴承力)之类的载荷?

答:载荷面板中选择equation编写函数,必要时需要选择一个局部坐标系
