【Hypermesh】快速建立螺栓连接孔

2016-10-18  by:CAE仿真在线  来源:互联网

 概述


对于如下的模型,脚板和地板要用螺栓连接而地板上没有开孔,我们如何快速地开孔呢?下面就介绍一下


步骤




>
>>>

建立脚板孔中心节点——F4



>


>>>

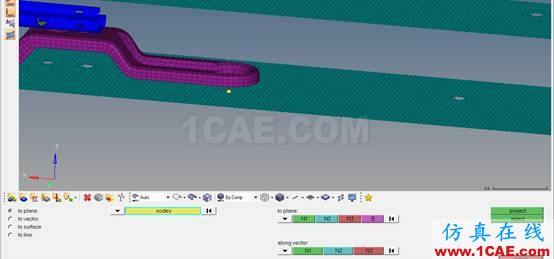

将建立的临时节点投影到地板上——shift+F7



>


>>>

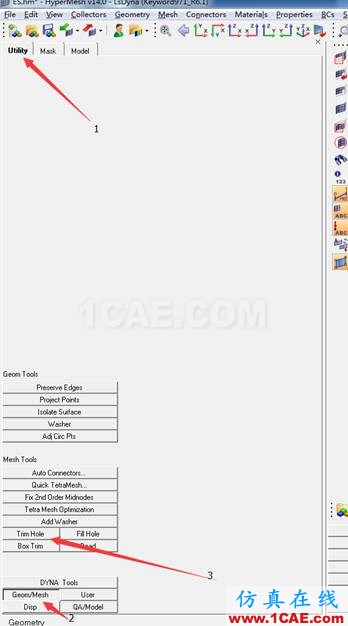

看图说话



>


>>>

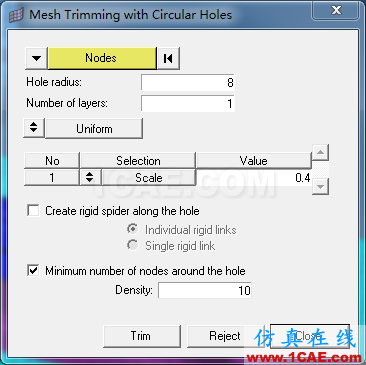

选择创建的节点,设置孔径,层数和孔边节点数



>


>>>

这样就创建完成了哇,快去建螺栓连接吧。
