教你在Fe-safe中创建载荷谱

2017-05-08  by:CAE仿真在线  来源:互联网


对于疲劳寿命的估算,必须具备疲劳载荷谱和材料的疲劳曲线。载荷谱是客观反映零部件或构件,在各种工况下承受载荷或应力及出现的累积频次关系图,疲劳载荷谱表示载荷的统计特性。载荷谱不仅是疲劳强度计算的依据,也是模拟试验加载的依据。

Fe-safe中可以实现多种载荷类型的实现。

一、简单载荷(常幅值载荷)

对于基础的常幅值载荷,可以通过已有数据进行定义或者编写LDF文件来定义。可以通过两种方式来实现:

1)数值为单元载荷的解 + 载荷历程为实际载荷历程;

2)数值为最大载荷的解 + 载荷历程为实际载荷与最大载荷的比值历程。

具体操作可以先定义一个BLOCK;

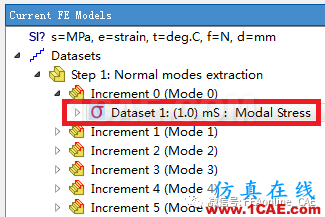

教你在Fe-safe中创建载荷谱fe-Safe技术图片1

图1定义BLOCK


接着添加相应的dataset 和 time history,从而组成一个load_dataset。


教你在Fe-safe中创建载荷谱fe-Safe技术图片2

图2 添加dataset和 timehistory


二、多载荷历程(叠加载荷)

在Fe-safe中可以方便地进行多轴载荷历程的定义。

首先需要在Current FE Models窗口中选择某一数值;


教你在Fe-safe中创建载荷谱fe-Safe技术图片3

图3 选择dataset和 timehistory



接下着在Load Data Files窗口中选择一组历程;


教你在Fe-safe中创建载荷谱fe-Safe培训教程图片4

图4 选择timehistory



最后在点击Add/A LOAD *dataset,完成一组载荷历程的定义。如下多组,则重复进行相关操作。


教你在Fe-safe中创建载荷谱fe-Safe培训教程图片5

图5 完成一组载荷历程的定义


三、LDF定义载荷历程

Fe-safe中的载荷历程是以LDF文件的形式进行保存的。

如果对于相关的文本结构有所了解,则可以直接进行LDF文件的编辑,方便使用。

下面以一段LDF内容来介绍其文件结构:


INIT

END

# Block number 1

BLOCK

lh=F:\temp\fe-safe\test.txt,signum=1, ds=1, scale=1

lh=F:\temp\fe-safe\test.txt,signum=2, ds=2, scale=1

END

从上述内容,可知:

1)调用的载荷历程文件为test.txt,通过调用该文件中的1通道与2通道的时间历程数据;

2)ds1是已经读入模型的第一组dataset值,对应1通道信号;同理,ds2对应2通道信号;

3)两组载荷历程的放大倍数均为1 。
