【干货分享】Moldflow常见应用问题解答系列之一

2016-11-14  by:CAE仿真在线  来源:互联网

Moldflow软件的常见问题解答,我们将整理定期与用户分享。您可以通过长按二维码扫描关注即可。

系列一:

◆ 零件重叠注塑的网格匹配问题

◆ 双色重叠注塑分析注意事项的问题

◆ 网格的精细化程度对分析结果的影响

◆ 如何对Moldflow分析数据进行有效管理

1零件重叠注塑的网格匹配问题

Moldflow 使用的是有限元分析,三种支持的有限元网格类型为:中性面、双层面和 3D。为了更精确的预测分析结果,在生成网格时一定要选择合适的网格模型。导入 CAD 模型时选择了网格类型,但此阶段仍未生成网格,所以在创建或导入未划分网格的几何模型之后,下一步就是对该模型划分网格网格,由以节点连接的三角形单元组成,提供了分析的基础。

在部件中,互相接触的面应该具有对齐的节点,以便结果(如表面上的热传导)尽可能地准确。

默认情况下,利用 Autodesk Moldflow Design Link 导入部件时,节点会精确地对齐。如果导入的 CAD 模型中存在错误(如交接面未对准、面与相对的表面相交或边界未对齐),那么可能会无法对齐节点,并且有时会无法划分网格。如果出现了这种情况,可以选择“容错匹配”,然后重新导入模型。

通过“容错匹配”选项,可以对 CAD 模型中的细小变化进行补偿,并且尽可能地对齐网格。应该检查网格以确保得出合适的结果。如果 CAD 模型仍然不适合此选项,则应该利用所选的“忽略交接匹配”选项重新导入模型。

当 CAD 模型的错误无法自动解决时,则使用“忽略交接匹配”选项。在这种情况下,无论 CAD 模型中存在什么错误,都将生成零部件的网格。可能需要对生成的网格进行手动修改,以提高与接触面的匹配性或删除表面上的交叉点

在装配模型中,操作方法有两种。

★方法一:

1、分别把零件导入到Moldflow中,分别划分网格,定义其属性。

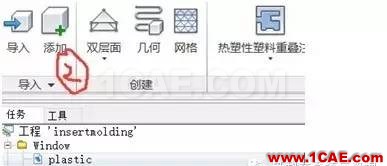

2、把第二个零件添加(sdy格式)到第一个零件中,使其成为同一个study。

提示:这种操作方法,两个产品接触面上的匹配度往往比较差,不能很好的不建议使用。

★方法二:

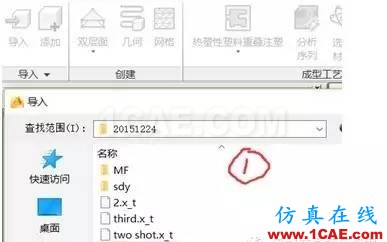

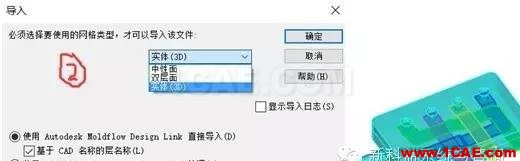

1、直接导入组装图档,选择合适的网格类型。

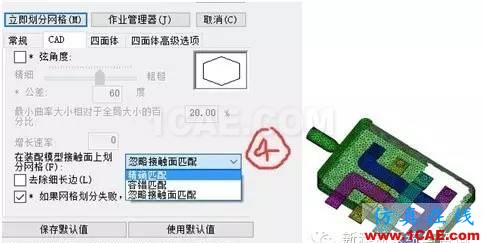

2、点击生成网格,在CAD 选项中选择“精确匹配”,Moldflow会自动把零件网格归到不同的层,同时实现了节点精确对齐,提高未来的分析精度。

提示:推荐此操作方法,能够实现装配面上网格和节点精确对齐,保证分析精确。

2双色重叠注塑分析注意事项的问题

重叠注塑是一种注射成型工艺,在该工艺中,两种材料将浇铸在一起。在二次顺序重叠注塑过程中,注塑机会先将第一种材料注射到一个封闭的型腔中,然后通过移动模具或型芯来创建第二个型腔,同时将第一个组成作为第二次注射另一种材料的镶件。
★双色重叠注塑操作步骤如下:

1、确定分析目标,更改成型工艺。

2、导入每个零件并对其划分网格,使其成为独立的单元。

3、为每个零件优化工艺(包括浇口位置,充填,保压,冷却,翘曲)。

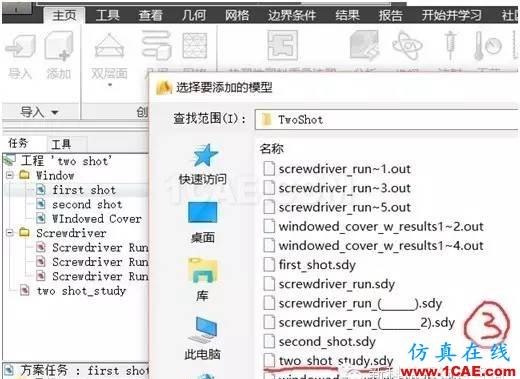

4、通过“添加”命令把第二射(sdy格式)导入到第一射中,使其成为同一个study。

5、在层管理任务栏,分别对零件赋予名称,便于管理。

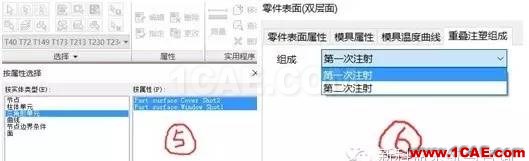

6、主页­网格-按属性选择,选择“第一射网格”-右键­属性­重叠注塑组成-选择“第一射” 按此操作分别对第一射流道系统和第二射赋予属性。

7、在方案任务栏选择合适的分析序列,分别对零件选择材料,设置注塑位置和工艺。 8、点击开始分析即可。

★提示:第一射和第二射的流道系统要保持一致,如:一射创建完整的浇注系统,同理,二射也需创建完整的浇注系统。

3网格的精细化程度对分析结果的影响

前面提到Moldflow是使用的有限元分析,为了更精确的预测分析结果,一定要设置合适的网格密度。网格越粗糙,计算的结果精度可能会越低,反之则越精确。为获得比较精确的结果,请使用较小的边长值重新划分零件的网格。

那么如果网格不够精细会带来哪些不良后果呢,这里有一个案例和大家一起分享一下。

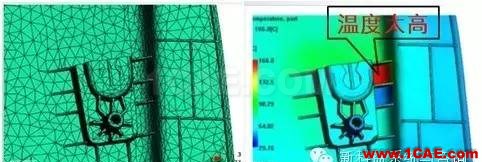

图1.1是之前的版本,图1.2是相对应的结果—产品温度。大家可以很明显的观察到,局部出现非逻辑温度,相对其它温度偏高。

Moldflow2016解决了这一问题, 在2016版本中对网格细化功能增强,参见下图:

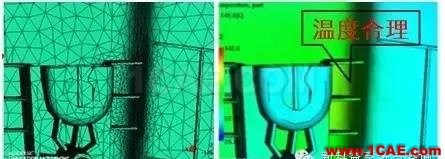

那么针对上述案例,我们用Moldflow2016版本重新细化网格,再次执行分析,结果参考下图,图1.3是用Moldflow2016划分的网格,图1.4是相对应的结果,产品温度正常。

4如何对Moldflow分析数据进行有效管理

Moldflow是一种仿真分析软件,软件在运行的过程中会生成大量的临时文件(又称垃圾文件),如果长期不清除,会造成临时文件过大,影响分析速度及磁盘空间。那么就需要我们定期清除临时文件.

操作步骤如下:

★一、清除临时文件

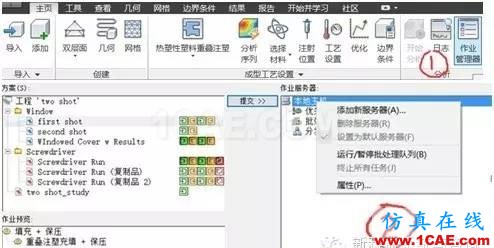

1、主页-作业管理器-选择本地连接-右键-属性

2、弹出“作业服务器属性”对话框,点击临时文件目录清除即可

★二、分析后的文件管理

点击左上角图标,弹出如下对话框,点击“压缩”即可

★三、将工程转为“ZIP”格式

★四、文档转存其它格式

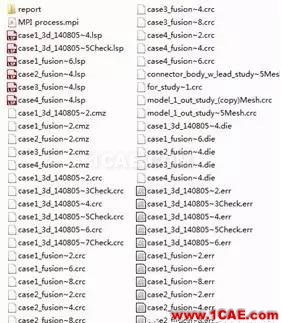

★五、可以删除临时分析文件

*.c2p、*.hbr、*.lsp、*.m3r、*.mab、*.opp、*.osp、*.ppc、*.rso、*.rsp

★六、删除与方案关联的所有结果

除 *.mpi 和 *.sdy 之外的任何文件,以便在删除所有结果的同时保留分析设置

提示:定期清理临时文件和管理分析后的文档,便于提高电脑的运算效率。
