Q1. 如何调节RMxprt自动生成模型的周期数?
在RMxprt模型下
★ 选中模型,点右键,选择Design Settings
★ 在弹出窗口中,选择User Defined Data,并点击 Enable

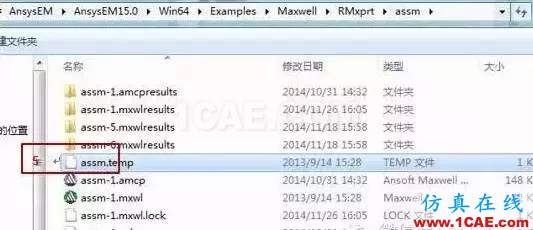

★ 在菜单下方,点击Import按钮,打开安装路径下Example文件夹,在其中直接找到RMxprt文件夹(或在Maxwell文件夹中找到RMxprt文件夹),并打开其中对应电机类型的.temp文件
★ 在窗口中导入了控制文件,修改Fractions的数值,重新计算后,即可对应生成不同周期数的有限元模型
★ 在该控制文件中,//后面的内容为帮助信息
Q2. 如何采用RMxprt自定义同心圆槽型?
问题描述:BLDC电机多采用少槽集中绕组结构,槽型底部尺寸为与定子外径轭部同心圆尺寸;在RMxprt标准槽型中不能直接选择和定义,需要使用“用户自定义槽型”
操作方法(以4极6槽电机为例),达到如下图槽型效果
★ 在Rmxprt下选择槽型3并编辑好槽型尺寸,然后再勾选User Defined Slot
★ 在定义槽下,选中Segment6,右键->Modeify segment

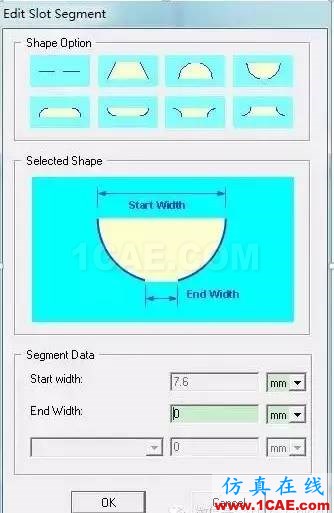

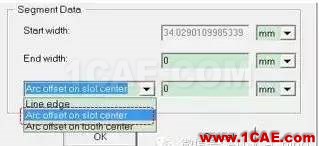

★ 在Edit Slot Segment下,下拉菜单选择为Arc offset on slot center(默认为Line edge)
Q3. 如何在RMxprt中设计自定义槽?

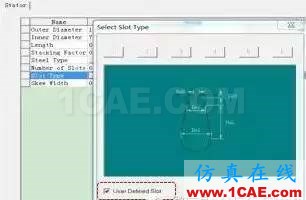

在定子或转子设计界面,选择槽型,弹出槽型选择窗口
选择一个相近槽型
勾选User Defined Slot
点击OK

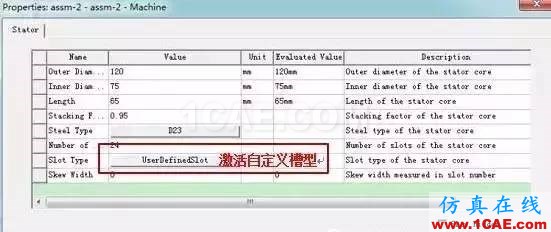

槽型显示为“UserDefinedSlot”,槽型编辑器功能激活
编辑槽型

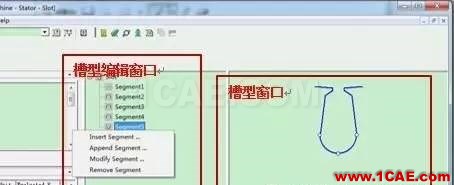

★ 激活自定义槽功能后,在模型管理器显示槽型
★ 在左边槽型编辑窗口,右键,根据需要来编辑槽型
Q4. RMxprt如何合理设计低压大电流电机绕组?
问题描述:在设计低压大电流电机时,一般采用多股线并绕来控制电负荷。如何利用RMxprt自动计算绕组匝数和线径来设计低压大电流电机绕组?
如果直接选用默认的导线库,当实际线径超过库中最大线径后会导致不合理的设计结果。

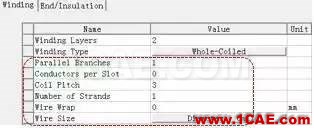

★ 如下图输入0自动计算,Number ofstrands 选择1(单根线径),48V/1600W电机,结果只能选择到最大线径1.25(库中的最大线径),电负荷和槽满率都不正确;
★ 改进:如下图,Number of strands 选择输入0自动计算,48V/1600W电机,结果45股0.53线径,股数太多,亦不合理。

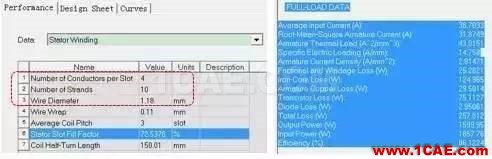

★ 建议手动控制Number of strands,如合理输入10股并绕,输出可行。
Q5. 如何在RMxprt中实现机壳建模?
问题描述:RMxprt中新增了机壳建模,如何实现
解决办法
★ 插入一个新的RMxprt工程,在Machine 点右键,Insert Housing

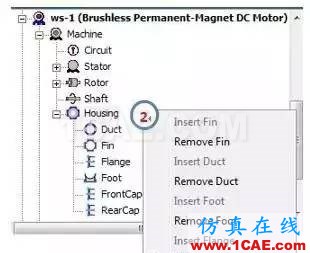

★ 在RMxprt项目树中出现Housing选项,在Housing图标处右键,
★ 根据需要选择插入机座,法兰和散热片,并选择相应的结构类型,如散热片结构类型
