Maxwell电机分析设计基础：什么是转子、定子、冲片？

2017-03-04  by:CAE仿真在线  来源:互联网

maxwell主要用于电机设计和分析仿真,在学习maxwell之前,必须先知道电机的基本结构,先上图:

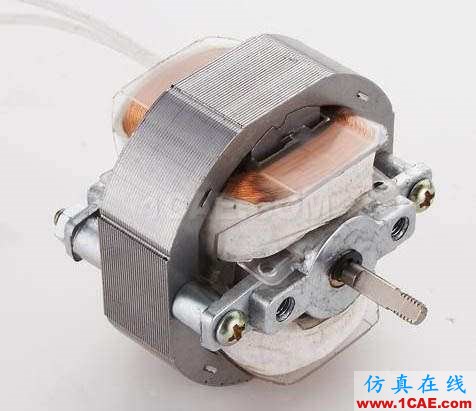

图:电机的构成

可见电机主要由定子、转子组成,其他都是支持系统(支撑、散热、润滑等)

转子:在电动机里面的转动部分,由硅钢片叠加而成,转子两头的短路环是电动机动力输出的机构.

定子:在电动机里面固定不动的部分,由硅钢片叠加而成,嵌有线圈绕绕组,绕组产生旋转磁场,推动转子转动.

而冲片是什么呢?

  冲片:是硅钢片,用来支撑绕组,并影响引导电磁磁通的作用。由大约0.3mm的硅钢片冲压而成为不同规格冲片,以适合不同功率的电动机定子转子使用,冲片之间是绝缘的,之所以要绝缘而且叠加而成,是为了减少涡流电流的发热损耗。

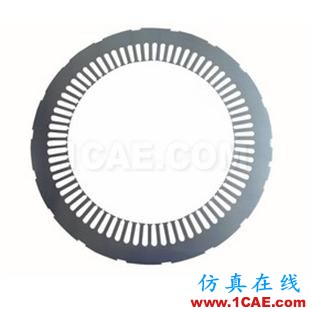

图:冲片,单个

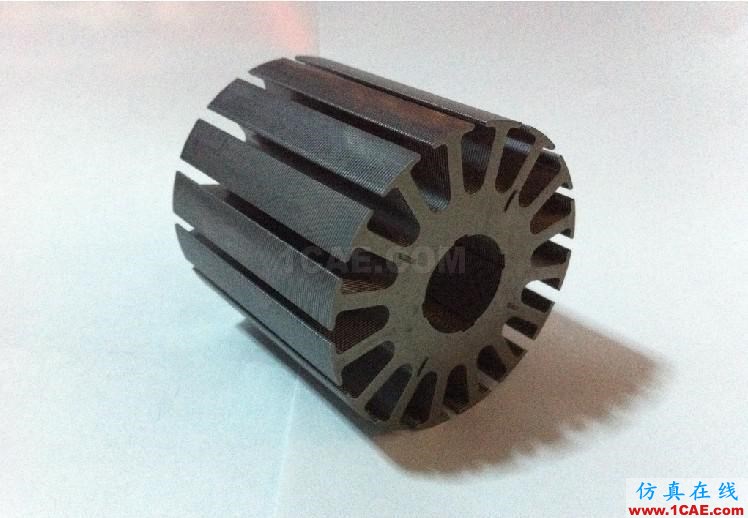

图:冲片,组合合成后

那maxwell可以为电机设计做什么呢?

我们仿真在线在这方面比较有发言权,电机设计和培训已经做了多年,就不装X长篇大论,直接简单总结如下:

1、设计定子、转子

2、仿真转速、转矩、功率、发热、内部电磁场、电流、相位的情况,而且可以形象地以数据和图形的方式直观表达处理。

3、优化设计,系统根据一定的目标,通过自动调整某些核心参数,寻找最佳的设计方案

为了读者更好的理解,可能告诉你maxwell哪些不能做的也照样有用:

1、他不能直接输出电机机械结构的受力图,但可以通过与ansys进行耦合而得到电机的受力情况

2、他不能做电机高频电磁辐射(远场)分析(事实上电机也不是高频的),这个必须要通过hfss来解决,hfss专业用于分析高频电磁波的仿真
