ANSA中Abaqus多工况分析

2017-03-13  by:CAE仿真在线  来源:互联网


多工况分析用于研究结构不同载荷和边界条件下的线性响应,在ANSA-Abaqus环境下可以快速实现多工况分析的设置。

例如对典型的悬臂梁模型:左端固支约束,右端施加一系列载荷,6种工况分别为:X、Y和Z方向的单位集中力和绕全局X、Y和Z方向的单位弯矩。

ANSA中Abaqus多工况分析ANSA分析案例图片1

悬臂梁模型示意图

1.Step设置

Abaqus中支持多工况的分析步类型有:*STEP,PERTURBATION 、*STATIC (静态的线性摄动分析)或*STEADY STATE DYNAMICS, DIRECT (直接法的稳态动力学分析)。

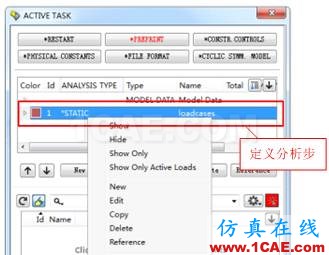

本例中定义线性摄动分析步,再右键选择New*LOAD CASE定义多种工况,及修改工况的命名。

ANSA中Abaqus多工况分析ANSA应用技术图片2

2.多工况设置

定义载荷:*CLOAD定义不同工况下的载荷

定义边界:*BOUNDARY定义不同工况下的边界条件

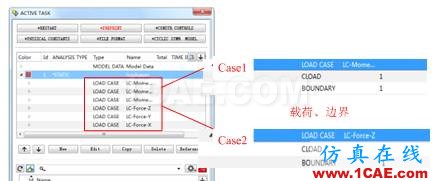

在定义载荷和边界条件时需要选择相应作用的分析步。已定义的载荷或边界条件可以移动至不同工况中,如在LOAD CASE1和LOAD CASE2中分别定义一组工况,并且每个工况之间是相互独立的。

ANSA中Abaqus多工况分析ANSA应用技术图片3

3.INP文件

在INP文件中每种工况的关键字以*LoadCase开始,以*End Load Case结束:

*Load Case, name=LC-Force-X

*Boundary, op=NEW

_PickedSet4, ENCASTRE

*Cload

_PickedSet9, 1, 1.

*End Load Case

*Load Case, name=LC-Force-Y

*Boundary, op=NEW

_PickedSet4, ENCASTRE

*Cload

_PickedSet10, 2, 1.

*EndLoad Case

4.输出计算

在ANSA中完成前处理工作后,选择Abaqus求解器输出INP文件,利用批处理BAT文件完成模型的检查和计算。BAT文件的格式为:

Call Abq6141 job=Name CPUS=Num int


开放分享:优质有限元技术文章,助你自学成才

相关标签搜索:ANSA中Abaqus多工况分析 ANSA培训 ANSA培训课程 ANSA软件培训班 ANSA在线视频教程 ANSA学习教程 ANSA软件教程 ANSA资料下载 Fluent、CFX流体分析 HFSS电磁分析 Ansys培训 Abaqus培训 Autoform培训
