搜索SolidWorks异形弹簧的绘制方法
2016-09-15 by:CAE仿真在线 来源:互联网
方法:
1.新建一个文件

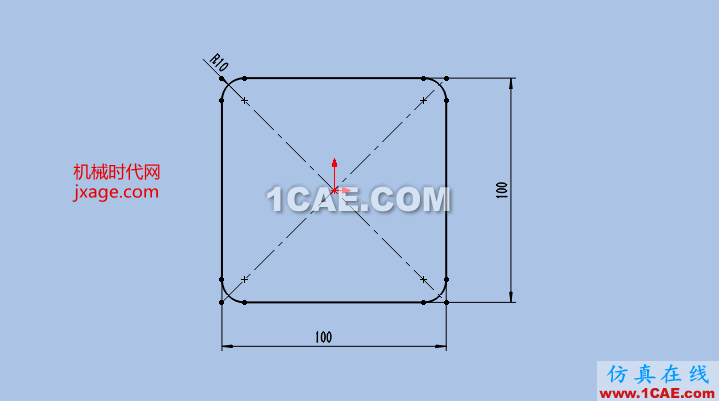

2.点击【插入】–【曲面】–【拉伸曲面】,选择前视基准面作为草绘平面,绘制如下的草绘。

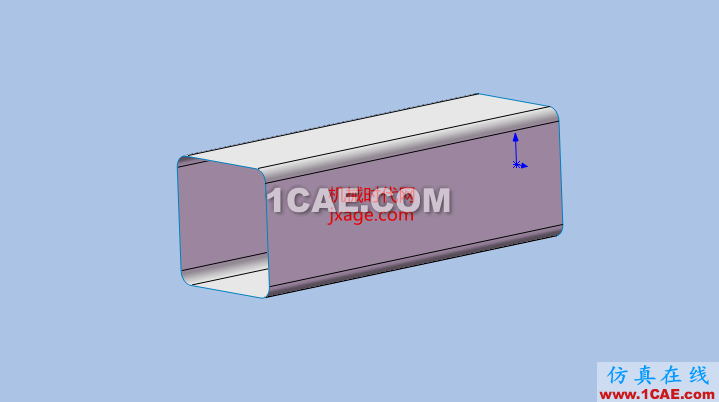

拉伸长度为300.

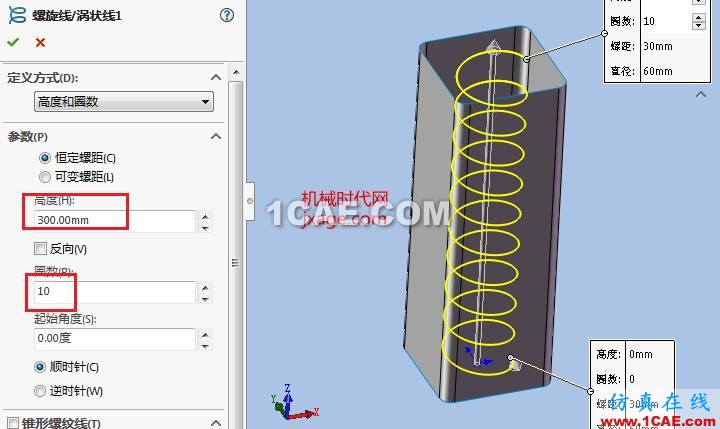

3.点击【草图绘制】,在前视基准面绘制一个圆,然后以此制作一条螺旋线。

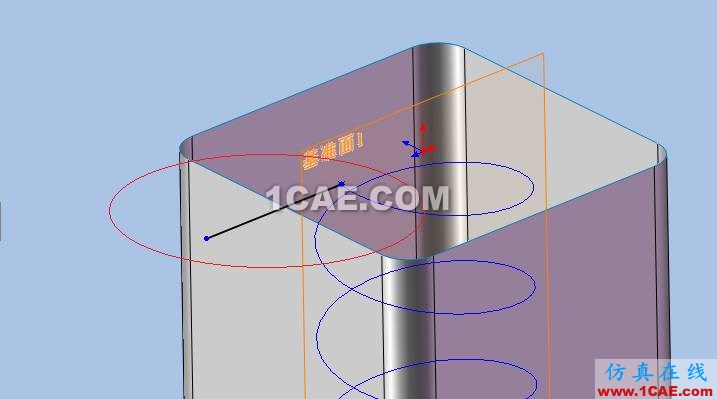

4.创建基准面1.
5.在上一步创建的基准面上绘制一条直线。

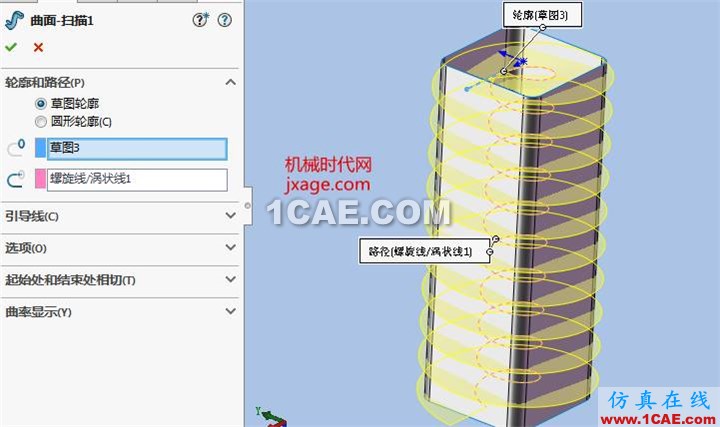

6.点击【插入】–【曲面】–【扫描曲面】,选择螺旋线作为扫描轨迹线,选择上一步绘制的直线作为轮廓。

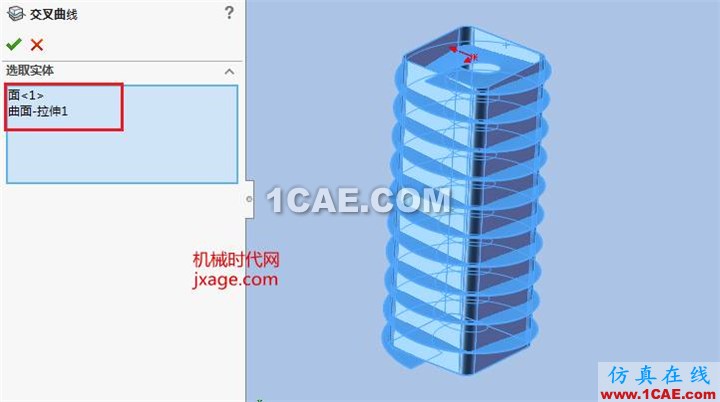

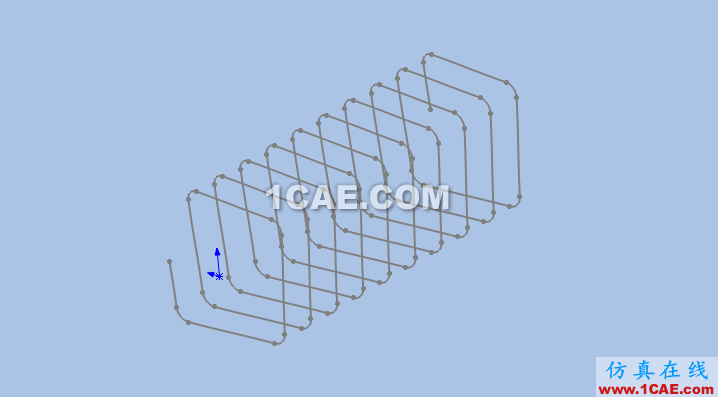

7.点击【工具】–【草绘工具】–【交叉曲线】,创建如下的曲线。

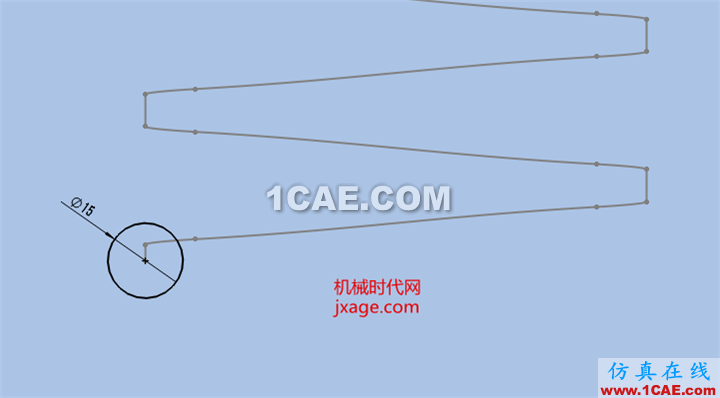

8.在基准面1绘制一个圆。

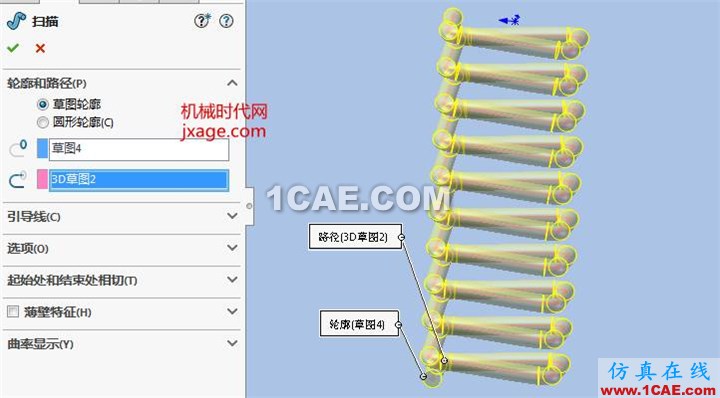

9.点击【扫描】,选择交叉曲线作为扫描轨迹线,选择圆作为扫描轮廓。
