Creo3.0小球滚动摩擦模拟

2016-12-31  by:CAE仿真在线  来源:互联网

Creo3.0小球滚动摩擦模拟
要点:3D接触约束的使用及摩擦系数的设置和机构分析基础操作.
作用:模拟在真实环境中物体与物体之间滑动摩擦的过程.
效果图:

Creo3.0小球滚动摩擦模拟pro/e相关图片1

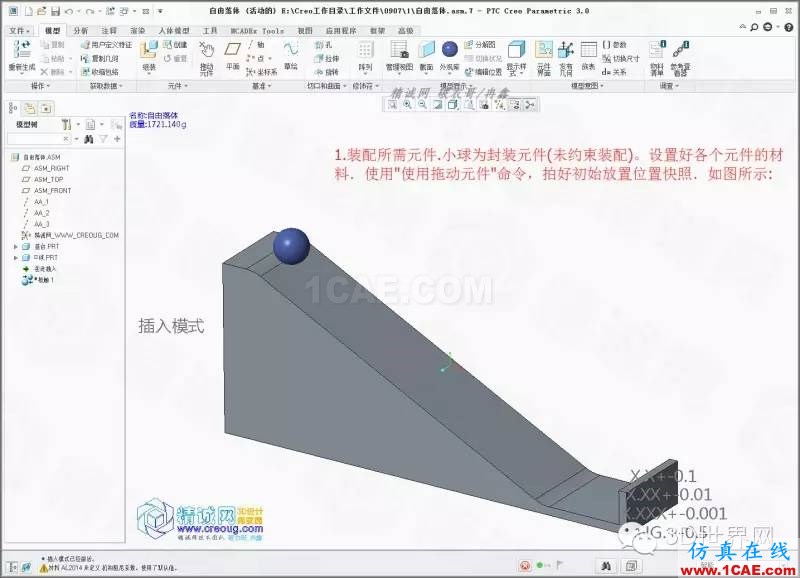

1.装配所需元件.小球为封装元件(未约束装配)。设置好各人元件的材料.使用"使用拖动元件"命令,拍好初始放置位置快照.如图所示:
Creo3.0小球滚动摩擦模拟pro/e相关图片2

2.进入机构模块,点击"3D接触"命令.

Creo3.0小球滚动摩擦模拟pro/e相关图片3
3.在"参考"里面勾选"完整几何",在"接触参考1"里面选择小球表面,然后在"接触参考2"里面选择在小球滚动过程中会接触到的基台的表面.选择"有摩擦",输入静摩擦系数和动摩擦系数.
Creo3.0小球滚动摩擦模拟pro/e相关图片4

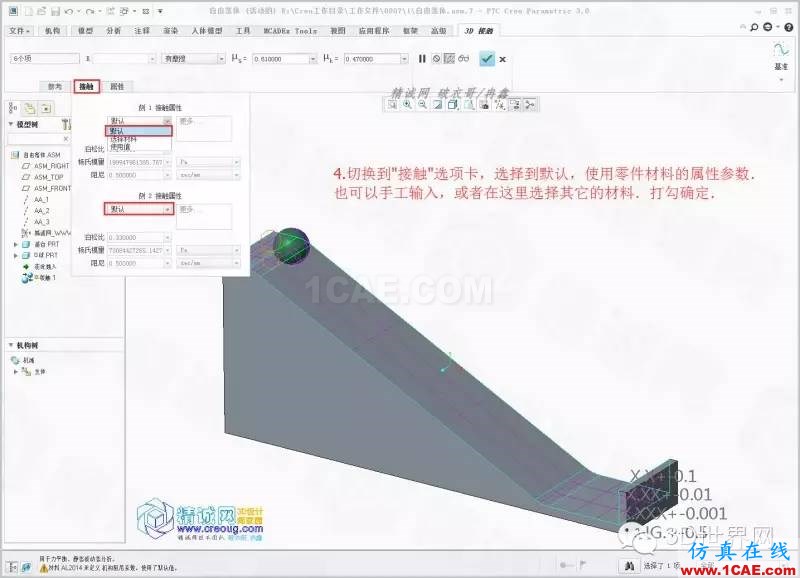

4.切换到"接触"选项卡,选择到默认,使用零件材料的属性参数.也可以手工输入,或者在这里选择其它的材料.打勾确定.
Creo3.0小球滚动摩擦模拟pro/e相关图片5

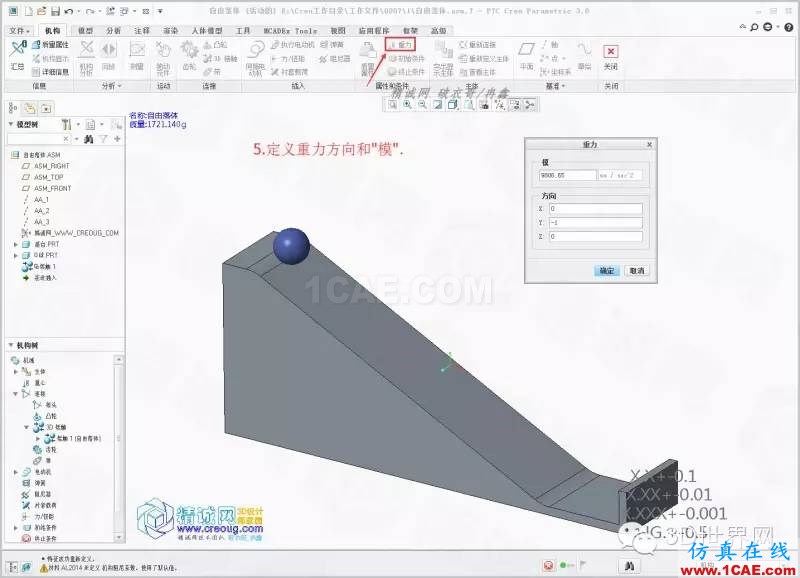

5.定义重力方向和"模".

Creo3.0小球滚动摩擦模拟pro/e学习资料图片6

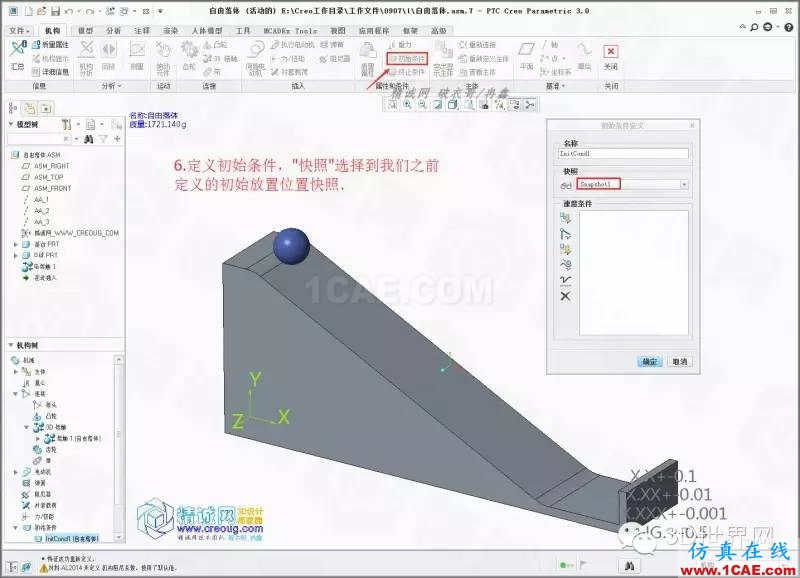

6.定义初始条件,"快照"选择到我们之前定义的初始放置位置快照.
Creo3.0小球滚动摩擦模拟pro/e学习资料图片7
7.定义"质量属性".选择到"零件"输入栏,选择小球,"定义属性"选择默认或者选择到其它选择项并设置各项参数,点击"应用".同理设置基台的质量属性.
Creo3.0小球滚动摩擦模拟pro/e学习资料图片8

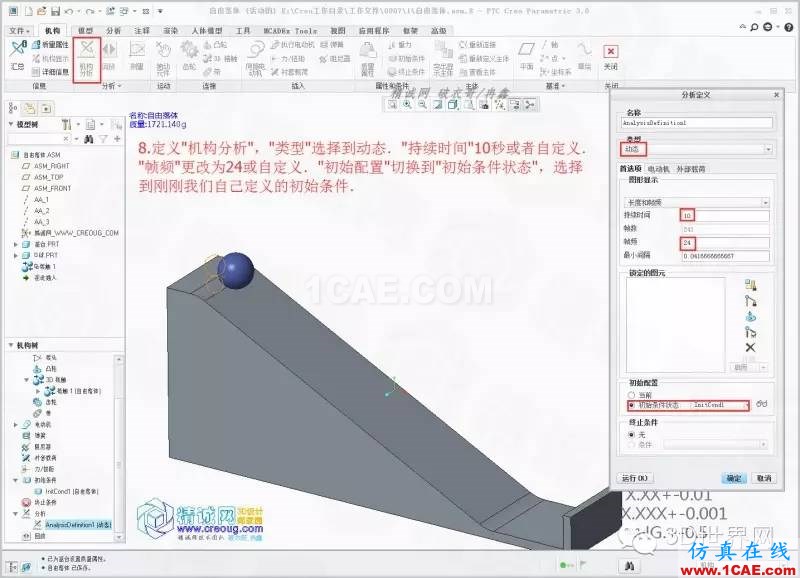

8.定义"机构分析","类型"选择到动态."持续时间"10秒或者自定义."帧频"更改为24或自定义."初始配置"切换到"初始条件状态",选择到刚刚我们自己定义的初始条件.
Creo3.0小球滚动摩擦模拟pro/e学习资料图片9

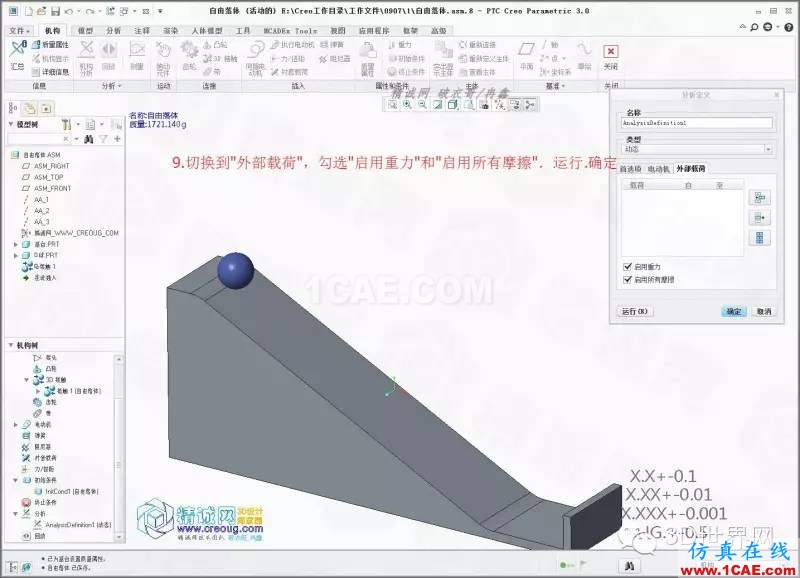

9.切换到"外部载荷",勾选"启用重力"和"启用所有摩擦".运行,确定.
Creo3.0小球滚动摩擦模拟pro/e应用技术图片10

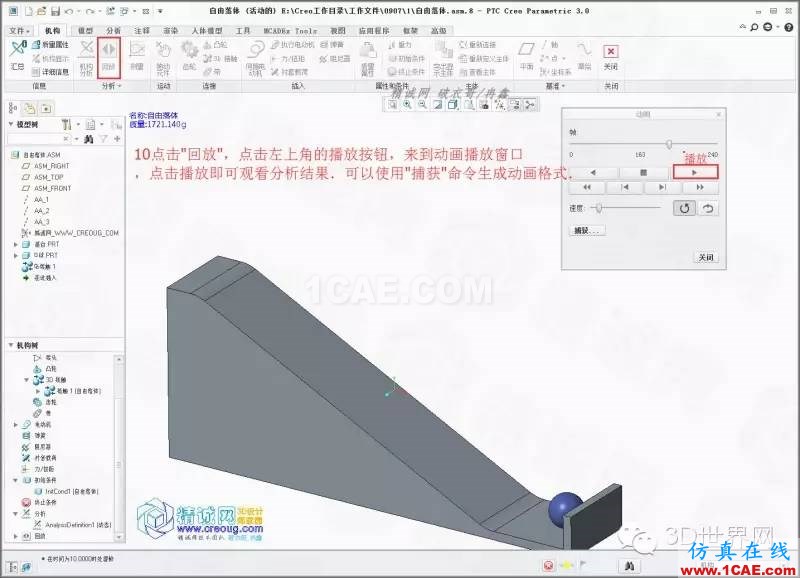

10点击"回放",点击左上角的播放按钮,来到动画播放窗口,点击播放即可观看分析结果.可以使用"捕获"命令生成动画格式.
Creo3.0小球滚动摩擦模拟pro/e应用技术图片11
