搜索Creo 4.0 钣金设计模块新增功能一览！
2016-11-26 by:CAE仿真在线 来源:互联网

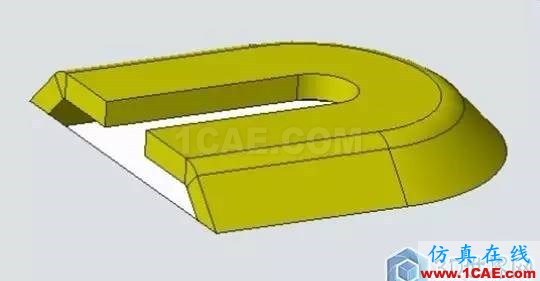

扭曲命令新的用户界面
更人性化的用户界面的扭曲命令。有多个选择和设计方案来确定壁宽度和扭转轴位置
2侧尺寸
中心和宽度,可选的旋转轴
这使得创建一个扭曲的壁更容易。
冲压形式和模具形式的依赖选项
有新的选项来控制有关的依赖关系的形式和更新继承的冲压和模具形式
、Automatic Update—依赖,自动更新
Manual Update—依赖,没有自动更新。重新定义并设置为自动更新。
No 不依赖
这些选项给你更多的控制和模具形式的更新

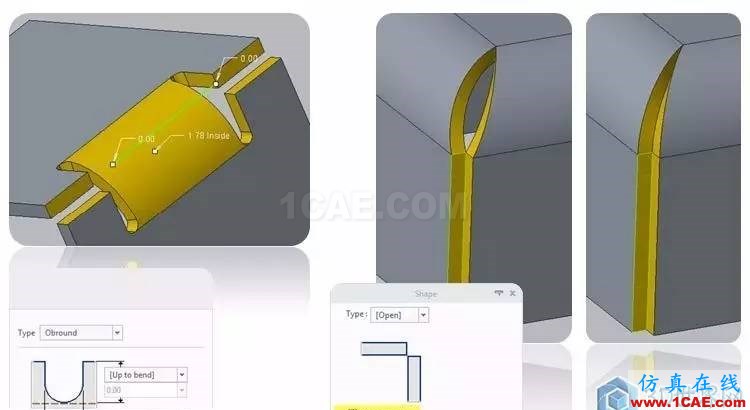

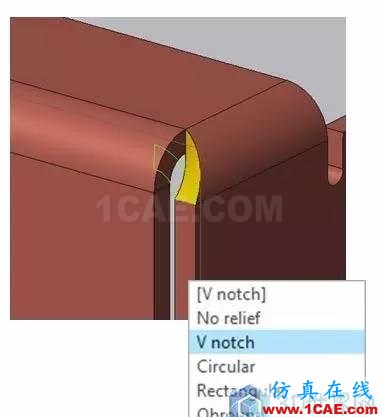

边缘弯曲和边缘处理
边缘弯曲有一个完整的浮雕类型列表。法兰中的边缘处理包括处理型(打开)的封闭角式止回箱。这使得几何结果更丰富。
钣金零件支持柔性建模(FMX)
在与钣金件工作时,柔性建模标签被激活。您可以使用形状进行几何基础的选择,并使用几何搜索工具应用规则。你可以使用柔性建模工具,如移动,偏移,替代,删除,修改解析、镜像、高度、如圆、倒角、和模式识别,可以轻松地执行如下所示:
●改变壁的高度、角度和轮廓
●修改,移动或重复的构成。
●修改侧面。
●移除几何体上的特征,如孔、窗体、侧表面等。
●识别和修改阵列特征
在与钣金件工作时,柔性建模工具保持板的金属设计意图和特点,如下面列出的
●恒定的壁厚
●自相交
●不合并,一致但有相反的面法线曲面
这是通过提炼如几何移动并通过相对的表面,自动选择了侧面,或两相对侧面。
钣金设计对象的柔性建模修改工具
钣金设计意图,如弯头、浮雕、角缝、和形式可以使用柔性建模识别。钣金设计对象的修改是独立于如何最初创建的功能。您可以执行以下所列的修改:
●Edit Bend—(包括选择删除弯曲几何,或平放的长度。)编辑个人弯柄弯角浮雕和浮雕,自动找到相同的弯曲,控制法兰和墙的长度,并去除相邻几何。

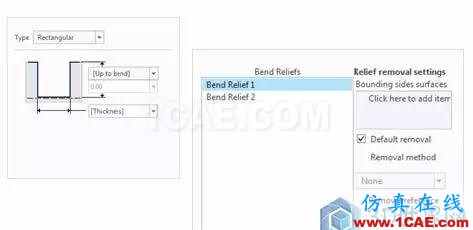

●Edit Bend Relief—根据弯曲对象的创建编辑,自动寻找和选择相同的浮雕,浮雕编辑弯曲类型,尺寸,和特定的选项,将弯曲的浮雕移除。

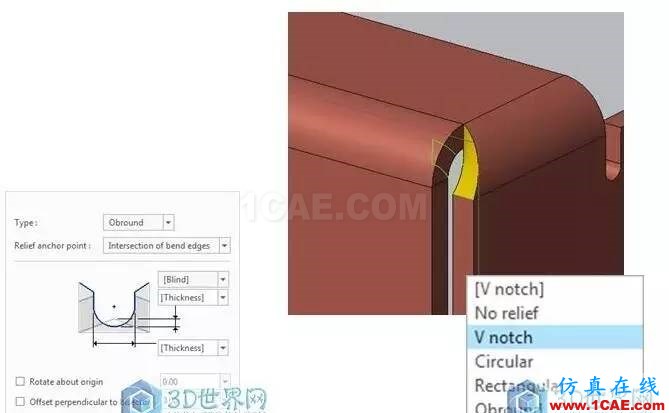

●Edit Corner Relief—根据弯曲对象的创建编辑,自动寻找和选择相同的浮雕,浮雕编辑弯曲类型,尺寸,和特定的选项,并移除角浮雕。

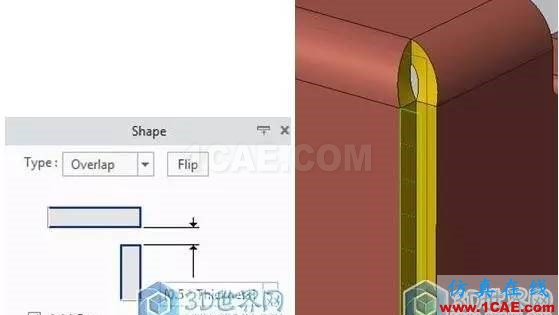

●Edit Corner Seam—(包括删除角落的选项)编辑个别弯角缝独立于他们如何创建,自动找到相同的接缝,控制完整的形状,创建一个角落,如果一个不存在,删除角缝,选择关闭角落。

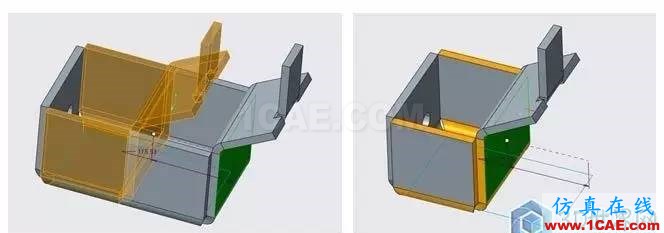

●Pull Wall—将一个或多个独立于原来的墙壁在垂直于壁面附着的边缘方向,包括所有的二次几何到拉,把手弯角浮雕和边缘处理和角焊缝,包括在操作的切口和曲面,控制相邻的条件。
钣金设计对象模型树可用,你可以在钣金件上进行筛选。例如,使用金属板对象选择作为基于意图的输入,移动和删除和上述列出的编辑工具。
您可以使用钣金设计对象识别和修改,轻松微调模型,节省设计时间,并快速更改对象的个别或全局的特性。

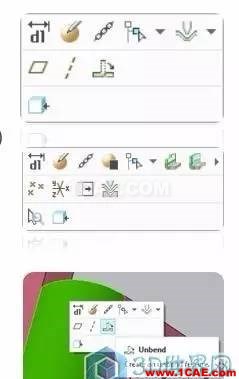

新的迷你工具栏
迷你工具栏为对象动作工作流提供了最佳的支持。在迷你工具栏上的几何选择工具使选择更容易和更方便。工具是上下文敏感的,所以只有那些工具,适用于你目前正在做的,是可用的。您还可以自定义迷你工具栏。

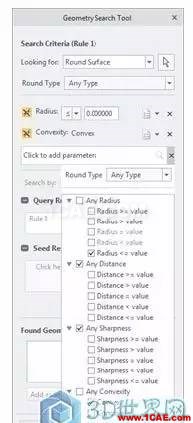

几何搜索工具
有一个新的和强大的几何搜索工具,你可以使用快速找到类似的几何或设计对象作为输入同时修改。如何创建规则和应用规则的例子如下:
●创建基于几何或设计对象特征的搜索规则。
●支持金属板材的具体设计对象如弯曲,浮雕的标准,等等。
●基于种子选择的规则参数。
●保存和加载重用规则
下面的列表包含了示例搜索,您可以设置几何搜索工具:
●选择所有选定的一个弯曲的浮雕。
●选择所有轮半径R<1mm
●找到所有弯曲的弯曲半径R大于5mm和R<10毫米。

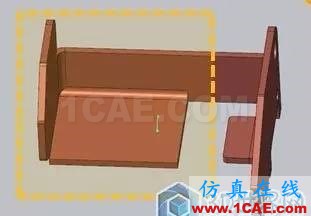

支持二维框选
您可以使用“二维”框来为大多数对象/动作工作流进行选择:
●拖动框从左到右,选择所有的对象,是完全在框内。
●拖动框从右到左,选择框中的所有对象。
当选择时,选择过滤器是公认的,除了板料项目过滤器。当执行复杂的复合选择时,选择使用的二维框,取代了需要选择单独的项目
