水环泵极难仿真？看PumpLinx如何解决业界难题

2016-09-13  by:CAE仿真在线  来源:互联网

• 仿真挑战

• 水环泵内存在气液两相流,两相之间存在明显的界面,如何精确捕获气液相界面?

• 进出口压比达到了20倍,气相被压缩,需要考虑热力学效应。

• 质量/体积守恒是求解精确结果的关键,对数值算法的准确性要求苛刻。

• 成功案例

    水环泵模型如下图所示。

    叶轮半径180mm,叶片数量18,工作流量800-1500m3/h,转速790-1300 rpm。

水环泵模型

水环泵流体域

    将该水环泵模型导入PumpLinx进行网格划分,如下图所示,网格数量60万。

水环泵计算网格

    计算工况如下图所示。

计算工况

• 计算结果分析

• 动画结果

动画:压力变化

水相分布(颜色表示压力大小)

气液相界面捕捉

• 不同转速计算结果

• 不同进口压力计算结果

• 性能参数计算结果与试验数据对比


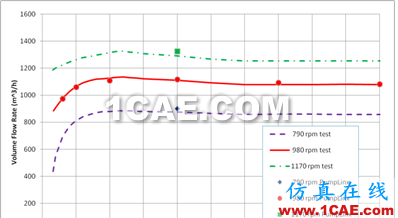

  入口流量仿真值与试验值对比





功率仿真值与试验值对比

• 总结

    PumpLinx很好的捕捉到了气液相界面,性能参数计算结果与试验结果对比精度高,是目前市面上唯一可以很好解决水环泵模拟的仿真工具。
