【Adams系列|经验分享】如何给阻尼器添加相对速度非线性阻尼力【转发】

2017-02-15  by:CAE仿真在线  来源:互联网

在现实阻尼器中,阻尼力是相对速度的函数,当阻尼力与速度成非线性关系时,如何定义该阻尼力?下面本文在一个简单的案例中,通过样条线型定义阻尼力与速度的关系,进而实现非线性效果。

首先建立一个简单的模型,一个圆柱在添加滑移副,然后在滑移副上添加速度随着时间增加的驱动,v=1*time,然后在圆柱体上添加作用力Force,用于模拟阻尼力,如下图所示。

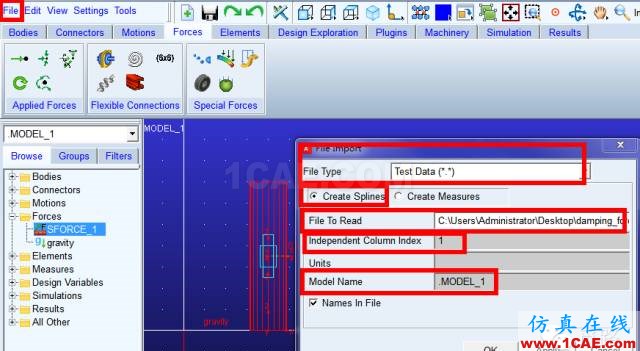

接下来导入速度与阻尼力关系的样条曲线,曲线数据保存为txt文件,请注意一定要用ANSI编码,否则可能报错。数据分两列,第一列为速度,第二列为力即可,导入后,曲线存于element-data elements下,过程如下图所示。

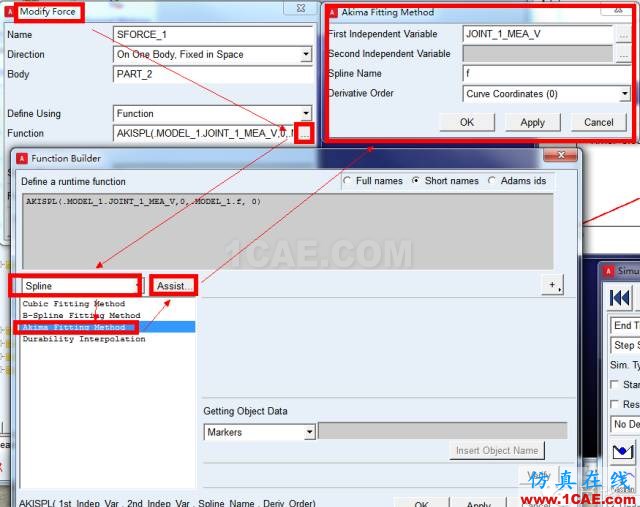

建立圆柱体速度测量,作为阻尼力的自变量。接下来编辑force,添加样条曲线函数,设置自变量为前面添加的速度,如下图所示。

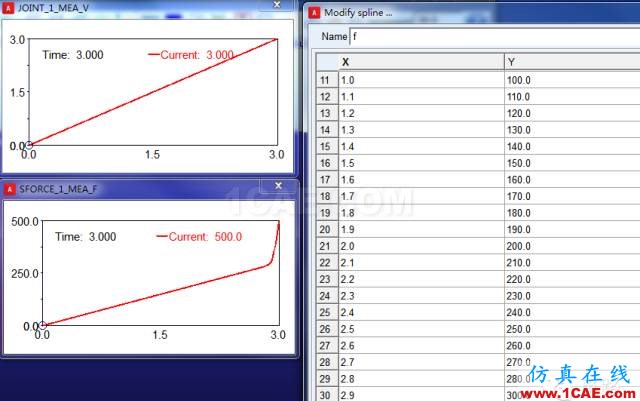

然后建立阻尼力的测量,仿真结果如下图。

本文介绍了添加非线性阻尼的过程和思路,具体操作过程没有详细介绍,大家遇到不懂的地方,研究一下具体功能即可。
