proe在模具设计方面已经普遍应用,基于多年来对proe软件应用的一些实践和心得,简单介绍proe Wildfire组件的分模方法与技巧.

吴先强 来源:万方数据
关键字:proe Wildfire 组件的分模 方法 技巧

1 前言

在proe中只能对单个零件进行分模,即使是一模多腔也只是把单个零件作多个行腔的布置而已,而不能把多个不同零件布置在同一模坯上,即不能直接对组件进行分模。如果想通过把组件分开,一个一个零件的进行分摸,然后把各个零件的模具体积块进行装配和合并来生成一个一模多腔的模具型腔,这样做是可以,但麻烦且费时。而采用另一种分模方法——组件分模法效果较好。

    2 组件分模实例

以图1组件来简单介绍组件分模的步骤及技巧。

proe的分模方法与技巧-proe培训笔记+应用技术图片图片1

    图1 组件

(1)建立工作目录ZJ,把图1的两个零件放在工作目录中以便调用(见图2)。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片2

    图2 建立工作目录

(2) 新建组件文件:新建→选择组件模块/设计→输入文件名ZJ→确定。

(3) 加载零件到组件ZJ:装配→选择零件→最后装配成如图3所示。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片3

    图3 装配图

(4)两个零件合并成一个零件:编辑→元件操作→合并→选择零件→确定(结果与图3一样,只是其中一个零件中包含两个零件) 。

(5) 新建分模文件:新建→选择制造模块/模具型腔→输入文件名目→确定。

(6) 加载刚才合并后的零件:模具→模具型腔→定位参照零件→选择刚才合并后的零件→确定→单击"参照模型起点与定向" 的箭头,在动态环境里选择零件的CS2坐标系,则系统会默认Z轴为开模方向→确定(见图4、5) 。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片4

    图4 定位参照零件

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片5

    图5 设置开模方向

(7) 建立毛坯工件:模具型腔→创建→工件→ 自动→在"模具原点"的下框中选择"mold-ref-csys "→在"整体尺寸"的框中输入合适的尺寸→确定(见图6)。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片6

    图6 自动创建毛坯工件

(8) 收缩率的计算:收缩→按尺寸→设置/复位→所有尺寸→在对话框中输入0.006→确定→收缩信息(可以看到收缩成功与否,见图7)。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片7

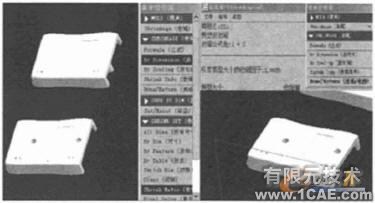

    图7 收缩率计算

(9) 创建分型面:分型面→创建→命名后" 确定"→增加→复制(只能复制单个零件的)→选择曲面组→确定→延拓→沿方向→分别延拓分型面的边界线→确定。再以相同的步骤创建第二个分型面。

(10) 合并分型面:分型面→修改→选择第二个分型面→确定(见图8)。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片8

    图8 合并后的分型面

(11) 分割体积块:模具体积→分割→完成→选择刚合并的分型面→确定。

(12) 抽取元件:模具元件→抽取→选择所有体积块→确定。

(13) 开摸摸拟:模具→模具进料口→定义间距→定义移动→选择其中一个元件→选取一条边来定义移动方向→输入移动的距离60→确定(见图9)。

proe的分模方法与技巧-proe培训笔记+有限元仿真分析相关图片图片9

    图9 开模模拟

    3 结束语

通过对组件的重新装配、合并等操作,就可以实现对组件的分模了。其实对组件的重新装配,就是对组件的各个零件进行模具型腔的布置;对组件进行合并操作,就是使组件变成能进行分模操作的零件。
