AutoCAD教程:多段体命令扩展运用

2013-05-04  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

内容摘要:本例介绍AutoCAD 2008多段体命令的运用,希望能给朋友们带来帮助

本文由中国教程网 XXXHHHQQQ 原创,转载请保留此信息!

1、画多段体,高100 宽10--第一点--A--开正交后下一点(两个点距离别太近)--C闭合

2、双击实体后编辑如图(要等待一会,电脑在运算)

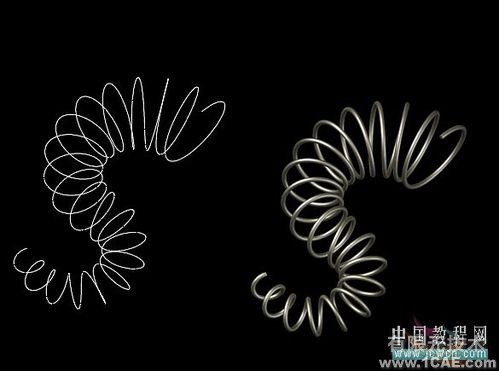

3.复制边(要放大看清楚边),得到现段螺旋线,然后画小圆扫掠,这时也要等待一会,这比用苯法还快

4、画不封闭多段体

5、编辑如图所示:这样在复制边后可得到等径螺旋线

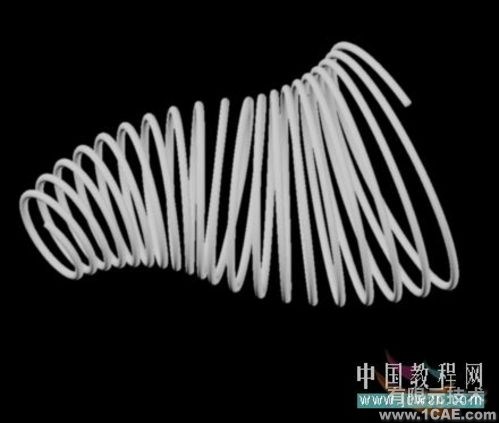

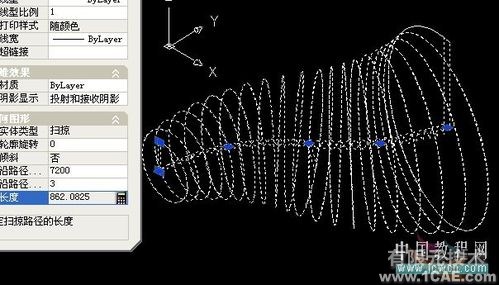

6、如想要直径渐变就这样编辑……

7、后面的就不要说了吧!

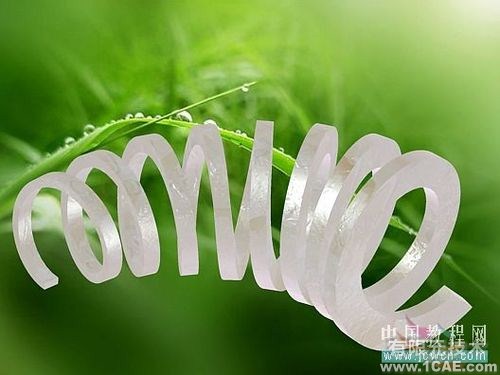

顺便说一下象下面的图可千万不要再复制边后再用扫掠命令了,那样文件会较大,可以采用复制面(侧面)--加厚--做中心体--再差集就行了!
