搜索2008 三维CAD软件新版本窥探_NX 6 CAD
2013-05-16 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线
今年,NX 注定不平凡。基于Siemens的同步建模技术的基础,NX 6在易用性上做出突破,把工程设计人员从繁琐的软件操作中解脱出来,从而更专注于设计。NX 6 CAD的四大显著效益:
·更灵活-- 无约束的设计,设计效率提高了40%
·更高效-- 产品数据重用以及多CAD无约束设计变更的时间最多减少了40%
·更有力-- 通过知识的获取与重用,使设计时间减少了15%
·更协调-- 一步到位式设计减少了50%的返工
1、通过无约束设计和个性定制的用户界面更灵活的操作软件
ØNX 6兼容了基于特征的参数建模和基于特征的非参数建模中的技术,让工程师的设计工作随心所欲。
由同步建模技术驱动的无约束设计。通过把功能强大的新方法添加到开发产品的过程中,NX 6扩展了Design Freedom(无约束设计)的功能。通过NX 6 Design Freedom新的动态编辑和创建的功能,使得CAD对于非设计人员用户(仿真工程师、制造工程师)也易于使用,并且利用新功能来扩展任何来源数据的使用。
对几何结构编辑的立即反馈。NX 6 Design Freedom提供了对几何结构编辑的实时反馈;利用一个简化的用户界面,极大地提高了编辑几何结构来创建产品的速度。
提示性选择在需要的时候为设计添加智能。NX 6 Design Freedom特征采用了新的高级选择方法,这些新方法可以自动判断逻辑和特征关系,即使是非NX数据的逻辑和特征关系也会自动判断。系统预置的一些条件,诸如相切、同心、对称及孔的尺寸大小可以在编辑时添加,而不需要在创建的时候添加。
三维尺寸驱动的编辑。NX扩展了Design Freedom的动态编辑,能够进行尺寸驱动的编辑。可以在任何阶段为三维模型添加尺寸,这些添加的尺寸用于根据特定值来驱动设计,或者建立关于非NX数据的参数化关系。
Ø除了"无约束设计",NX6还通过改进NX5中基于角色的用户界面,带来了更多的灵活性,继续改善用户体验。

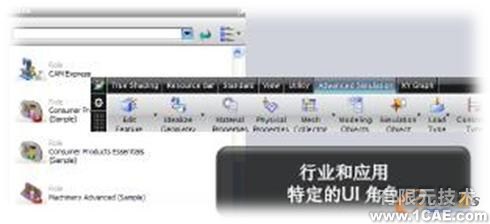

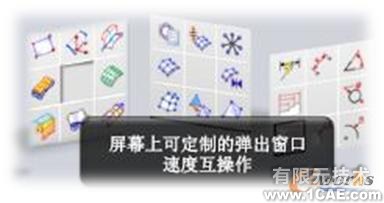

创新性用户界面把高端功能与易用性和易学性结合在一起。NX 6建立在NX 5里面引入的基于角色的用户界面基础之上,把基于块的方法的覆盖范围扩展到整个应用程序,以确保在核心产品领域里面的一致性。为了提供一个能够随着用户技能水平增长而成长并且保持用户效率的系统,NX 6以可定制的可移动弹出工具栏为特征。移动弹出工具栏减少了鼠标移动,并且使用户能够把他们的常用功能集成到由简单手势所控制的动作之中。

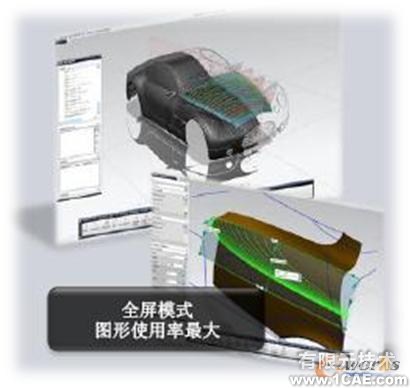

屏幕实际使用面积的最大化利用增加了对设计工作的关注。在NX 6中用户能够最充分利用他们的图形窗口。利用全屏模式,NX用户界面和导航器最小化,使用户能够专注于手头上的工作。
实时着色。NX 6引入了Trueshade(真实着色),为所有用户提供了其设计的高质量动态可视化以及反射和环境贴图。利用Trueshade,用户能够在多种环境中以多种材料迅速对其设计进行可视化处理。
2、更高效的重用产品数据提高工作流生产力
Ø通过对产品数据的重用,可以大量的减少产品重复设计工作。
产品数据重用方案。扩展了NX里面的Re-use Library(重用库)导航工具,以便能够支持来自仿真的Process Studio Wizard(过程工作室向导)。另外,还扩展了Re-use Library,以便能够迅速保存特征和已拷贝的几何结构供未来使用。
在NX 6 里重用库的可用性更高:
·可对文件名和描述展开搜索
·向右边滚动时,冻结左手栏
数据类型的覆盖面更广
·过程工作室向导
·复制/粘贴特征
知识紧固件。为了进一步简化紧固件(螺母、螺栓、螺钉、垫圈)的选择和放置,NX采用了一种知识驱动的方法,使选择和插入标准紧固件组所需要的工作流程自动化。根据Mounting Features(安装特征)的夹紧长度和直径,系统自动选择单个零部件,并且与Fastener Assembly(紧固件总成)装配在一起。极大地提高了在装配里面创建螺栓连接的生产力,并且帮助公司规范公司内的Fastener Assembly应用,相应的安装特征采用对应的连接件。

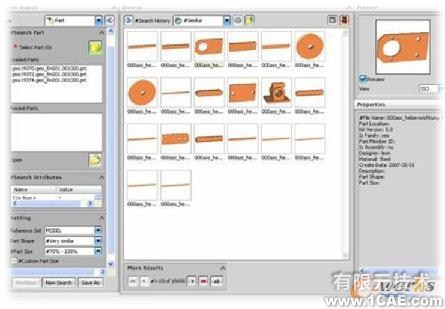

Geolus集成。为了提高进行特别形状搜索的功能,NX 6以嵌入式访问为特征,能够搜索可能存在的任何Geolus数据库。该搜索可以基于几何结构特性,比如尺寸和形状;或者用户也可以创建一些核心的基本几何结构,这些基本几何结构形成形状搜索功能的基础。Geolus搜索结果可以包括NX零件、JT数据或者来自其它系统(比如,SolidWorks和CATIA)的数据。
当找到一个匹配设计的时候,在NX 6中打开,并且研究其是否满足设计要求。通过集成式SolidWorks转换器,现在也可以直接打开SolidWorks数据。Geolus集成免除了退出NX来进行形状搜索的需要,并且能够鼓励重用部件几何结构,极大地减少了重复部件的设计和创建时间。

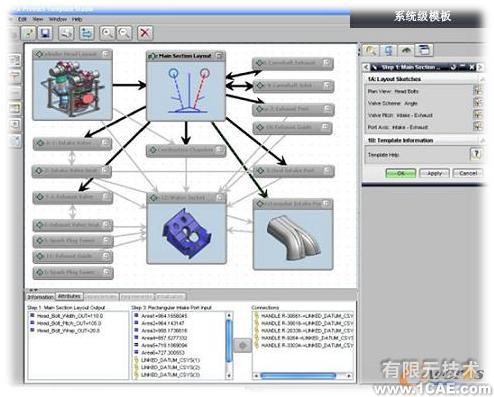

产品模板工作室使参数化设计的价值最大化。NX 产品模板工作室(PTS)支持重用战略,通用已发布的输入和嵌入式验证工具,使任何参数化零件都能够成为一个"模板"。PTS建立了一个无代码用户界面,确保设计所需输入的正确并将其应用于模型,从而能够迅速开发出新的设计。可以把PTS模板合并在一起,支持系统模型参数的生成。从而可以迅速改变这些模型,以此作为新一代产品的基础

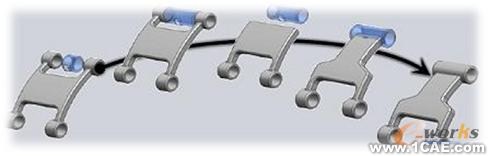

剪贴薄建模。为了提高重用几何结构的能力,NX 6支持一个新的工作流。利用该工作流,用户能够剪切/拷贝和粘贴模型的局部。既可以在一个单一文件之内进行,也可以在多个文件之间进行。
剪切和粘贴几何结构保护了设计意图,使得在几何结构粘贴到位的时候,它能够适合于新的模型条件。这可能包括根据新模型来自动修剪几何结构,并且在必要的时候重新应用任何混合几何结构。该方法可以极大地缩短设计时间并且促进几何结构的重用。

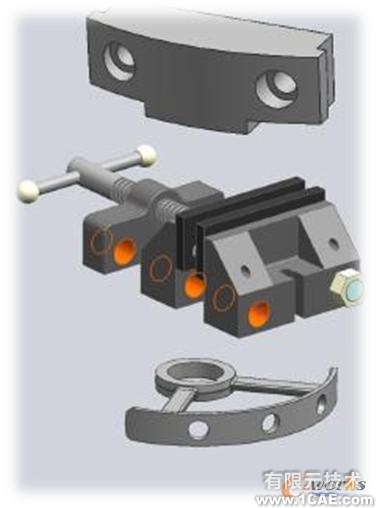

通过剪贴薄建模,能够利用原有零件迅速创建新零件。
3、通过NX Design更有力的攻克建模的难题
CAD工程师最终需要把产品信息通过CAD软件输出产品模型,然而这个过程复杂且问题颇多,NX 6在零件建模功能上有许多的提升。
特征建模工作流。大幅改进后的建模工作流缩短了零件创建时间,简化后的孔特征创建工具把通用操作的鼠标点击次数减少了50%。
·不同平面上的孔
·贯穿多个部件的孔
·几组孔
·自动选择标准
增强上下文设计。零件间动态连接:
·能够在装配上下文里面创建特征的过程中选择工件以外的几何图形
·自动创建零件间参考
·使用轻质加载时得到支持

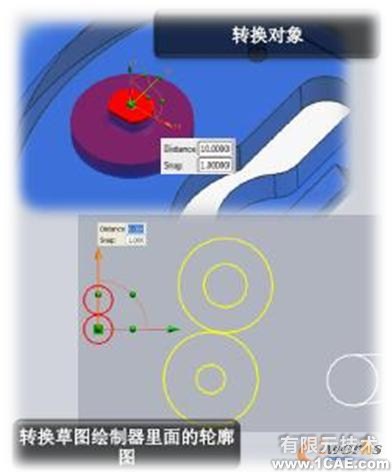

关联的动态移动和旋转工具,用于替换编辑-转换(Edit-Transform)功能。

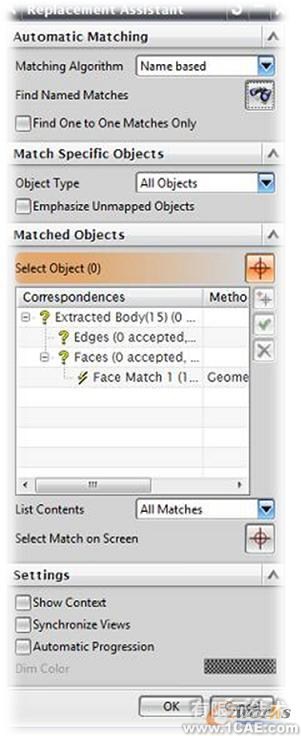

替换助手。当几何图形的定义变更时,可以更快更新相关联的设计。
根据部分映射改善几何匹配。这些映射包括:
·基于面推论边缘映射
·基于边缘推论面映射
可视反馈加快了在对象之间重新建立关联关系的速度
·在替换图形显示中进行同步视图操作
·清楚突出下游的依赖关系
·在屏幕上标注相应边缘,以便进行映射
4、产品开发过程中的所有参与者工作更协调

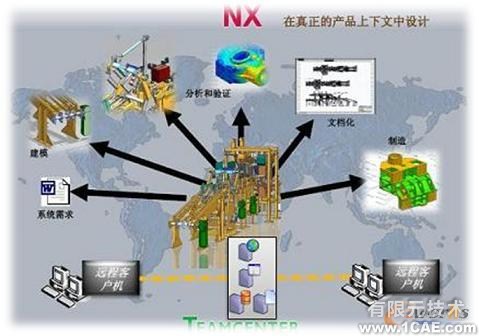

NX将产品的生命周期中的CAD/CAM/CAE功能进行集成从而提供更好的协调性。这一一体化的过程可对集中管理的知识进行访问,加速产品开发。

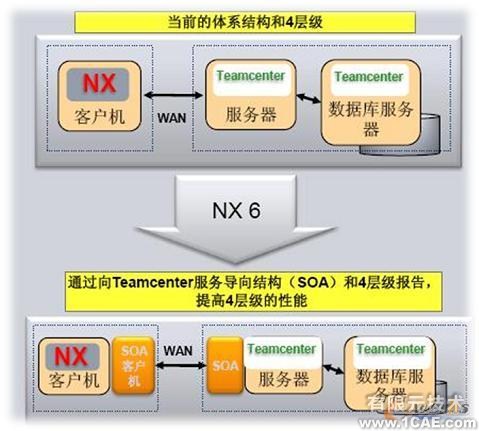

高效访问集中管理的数据。使用NX和TC可以增加4层客户机的性能,允许客户更加高效地在WAN里面工作。
利用产品开发知识。在NX里面访问集中管理的数据,可以让全球团队使用与其学科相关的动态产品设计的视图。
