ansys workbench中Meshing建立virtual topology的作用

2019-08-15  by:CAE仿真在线  来源:互联网

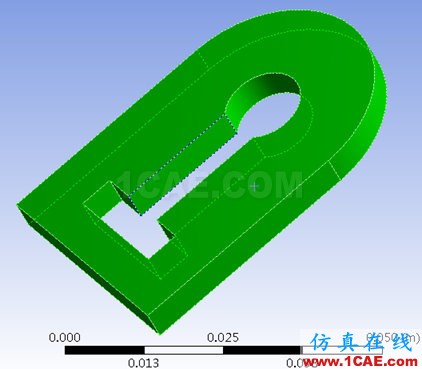

当使用第三方格式导入CAD文件时,有时候可能会存在一些不足,比如原先的一个平面被分成了几个平面,如下图所示:

此时我们可以利用meshing 中的virtual topology 功能修复此问题 :

1. 目录树geometry右击插入virtual topology

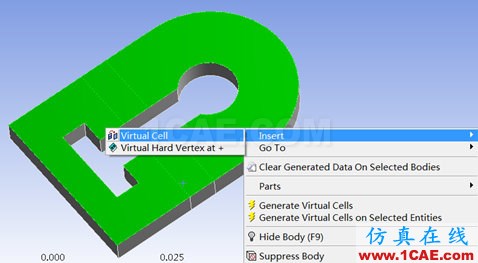

2. 此时进入图形窗口后可以选择需要合并的面单独建立virtual cells,这个需要对每个面单独设置。

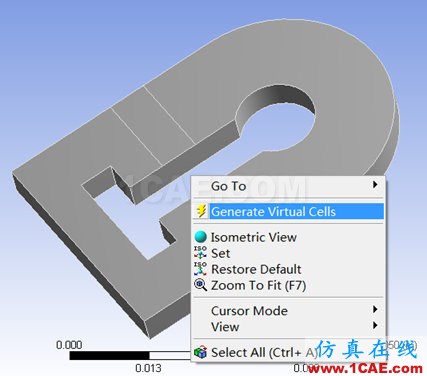

   或者可以直接自动识别生成

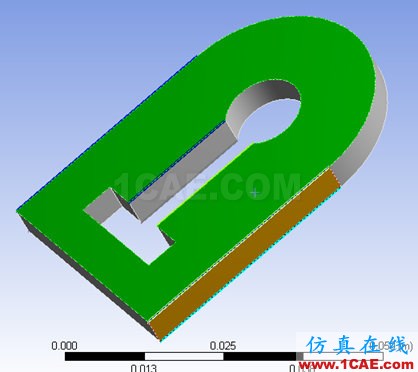

   完成后可以看到原先的6个小平面合并成了一个大平面。


















   此时我们可以对其使用sweep方法划分网格,由于sweep功能只能选择一个source,所以这一步处理是必须的。




   在目录树mesh上右击鼠标可以显示模型中可创建扫掠网格的块。














   显示所有的块都是可以创建的。

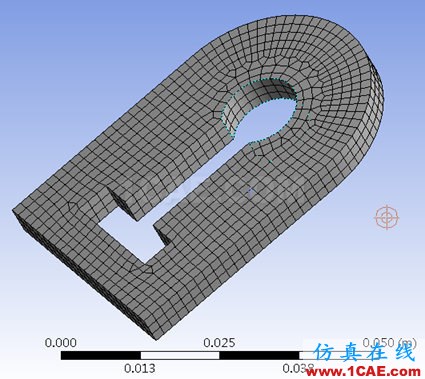

   最终效果:
