搜索技术分享 | APDL在ANSYS WORKBENCH MECHANICAL中的应用概述 —“Connection”中插入命令
2018-05-14 by:CAE仿真在线 来源:互联网
- “Connections”中任意接触下插入命令流,主要针对接触参数进行编辑,例如:
• 流体渗透压力的施加
• 多物理场接触设置
• 摩擦系数的修改
• 弹簧接触类型和刚度修改
• 梁接触
• ……

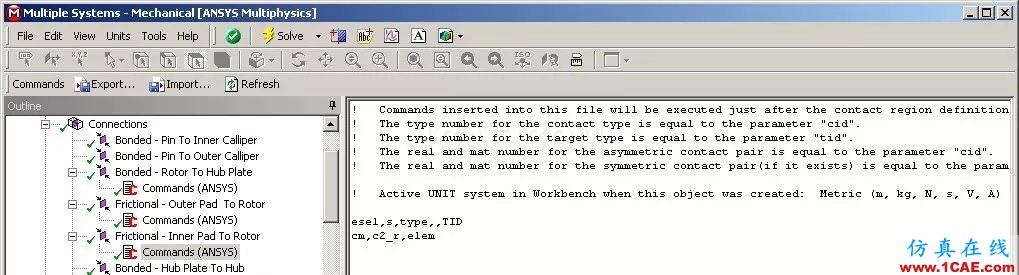

- 当插入命令时,对于常用接触类型,会提示接触单元编号为“cid”,目标单元的编号 “tid”。
实例1:
!流体渗透压力的施加
• ESEL,S,TYPE,,CID
! ESEL是ANSYS选择单元的命令,这里选择对应接触对的接触单元
• SFE,ALL,1,PRES,,120
! SFE是ANSYS加载单元压力的命令,具体使用可查看帮助说明
• ALLSEL,ALL
实例2:
!修改接触单元的法向刚度与切向刚度,以及接触阻尼的影响,具体参考CONTA174单元的实参以及关键选项介绍。
• RMODIF,CID,3,-40000
• RMODIF,CID,12,-8000
• KEYOPT,CID,15,1
备注:对于某些单元(例如梁、壳、接触等单元),给定的有限元模型不足以描述其几何特性或者本身的物理属性(例如接触单元的法向或者切向接触刚度),这个时候ANSYS会通过定义实参的形式对单元加以补充,其命令流是R, NSET, R1, R2, R3, R4, R5, R6。软件本身会有相应的默认值,如果要对这些默认值进行修改,则用到 RMODIF命令,上述命令中选择对应接触对的接触单元CONTA174,修改了接触的法向刚度和切向刚度,具体编号请查看帮助。

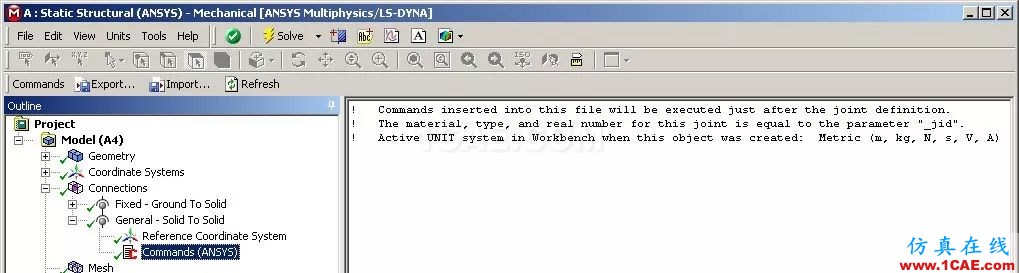

- 对于“joint”铰链接触,“_jid”代表单元类型,材料,实参等编号(MPC184)。
实例3:
!定义平动铰链的非线性刚度
• TB,join,_JID,1,4,jnsa
• TBPT,,U1,F1 !(…repeat)
• TBPT,,U2,F2
• TBPT,,U3,F3
• TBPT,,U4,F4
- 对于弹簧以及beam梁接触
弹簧接触,ANSYS采用COMBIN14单元来模拟,使用_sid来代表单元类型,材料等编号。
实例:
!弹簧为扭簧,由COMBIN14单元的关键选项keyopt(3)来控制。
• KEYOPT,_sid,3,1

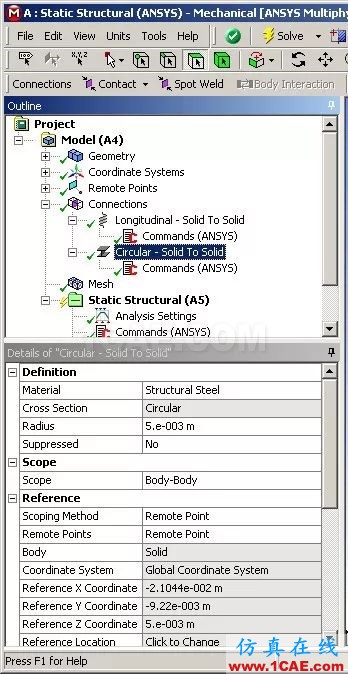

Beam梁接触,ANSYS采用MPC184单元来模拟,使用_bid代表单元类型,材料等编号。
实例:
!用刚性梁来代替柔性梁
• MPDELE,ALL,_bid
• ET,_bid,184,1,0
- 可在Solution Information中查看修改的单元属性信息。
