基于WORKBENCH的非线性屈曲分析
2017-09-02 by:CAE仿真在线 来源:互联网
分析类型:基于WORKBENCH的非线性屈曲分析
分析平台:AWB17
技术难点:非线性屈曲分析 后屈曲分析
技术背景:结构在整个过程存在不同的平衡点
工程意义:譬如体育馆屋顶、网架结构、桥梁工程等等
研究对象:受压的双梁
技术应用: 结构的极限载荷计算 后屈曲过程分析 载荷位移曲线计算
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片1](http://www.1cae.com/i/g/fc/fc115db5684ec8207c3672df2b2b4173r.png)
图1 计算模型
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片2](http://www.1cae.com/i/g/6d/6d74321cefdb8c8d9e1b9ad51d428557r.jpg)
剪力图,弯矩图 位移图
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片3](http://www.1cae.com/i/g/cc/cc0b94eb64856888fb21faefaf59b795r.jpg)
剪力图云图
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片4](http://www.1cae.com/i/g/bf/bf25d58ca1900075e3bc9c261792c1c9r.jpg)
弯矩图云图分布
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片5](http://www.1cae.com/i/g/95/95eac0f1856d3d2410810561dae44e83r.jpg)
轴力云图
![基于WORKBENCH的非线性屈曲分析cfx流体分析图片6](http://www.1cae.com/i/g/02/0232ad43fca08df3a71aa1ce33bb2823r.png)
轴力变化图
![基于WORKBENCH的非线性屈曲分析cfx分析图片7](http://www.1cae.com/i/g/c9/c96adf804799c82e30fe6a512e2fd3f5r.png)

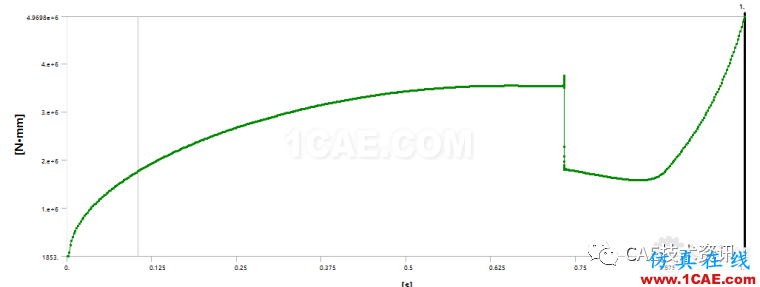

弯矩变化图
![基于WORKBENCH的非线性屈曲分析cfx分析图片8](http://www.1cae.com/i/g/c9/c9f7662ed4261df5eaefcdb37ef54cedr.jpg)
变形云图
![基于WORKBENCH的非线性屈曲分析cfx分析图片9](http://www.1cae.com/i/g/9b/9ba98698bd228ec8ee69daec4240e6f2r.png)
载荷位移曲线
![基于WORKBENCH的非线性屈曲分析cfx分析图片10](http://www.1cae.com/i/g/39/397dc8df21b24c6826a5d4aec25e959er.gif)

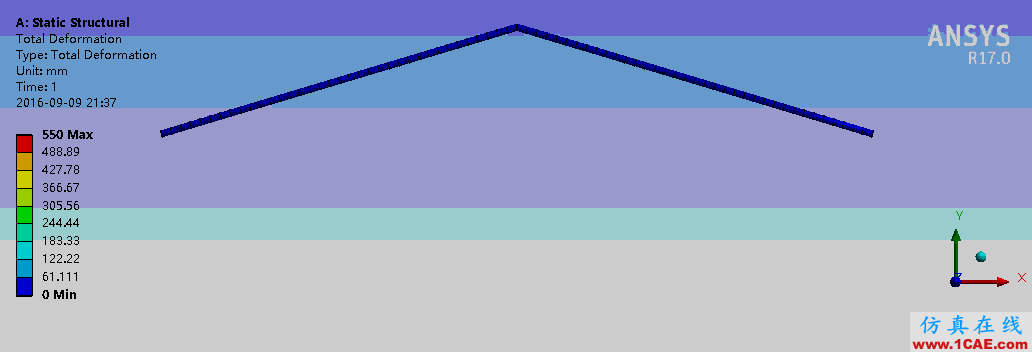

后屈曲过程(注意突变失稳)
