ansys警告和错误

2017-07-29  by:CAE仿真在线  来源:互联网



ansys警告和错误

1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.
错误的可能:
1).出现了刚体位移,要增加约束
2).求解之前先merge或者压缩一下节点
3).有没有接触,如果接触定义不当,也会出现这样类似的情况
4)材料属性设置不对会出现这种情况,例如密度设置的太离谱;

2、Large negative pivot value...
May be because of a bad temperature-dependent material property used in the model.

出现这个错误很可能的原因是约束不够!
请仔细检查模型!


3、开始求解后出现以下提示

Solid model data is contaminated
有限元网格里包含一些未被划分网格的线,一般来说出现在面于面之间有重合的线,导致虽然面被划分了网格,却包含未被划分网格的线。
解决办法,把模型存为.cdb格式(去掉几何信息),然后再读取,就可以求解了
命令:cdwrite,db,模型名,cdb

一般在划分后用一下NUMMRG命令,合并元素,以避免这种情况出现


4、*** WARNING ***
There are 79 small equation solver pivot terms.

几个可能:
1) 约束不够,但警告有 79 个方程出现小主元,这一条可能性较小,但也不妨检查一下。
2) 材料参数有问题,可以检查一下材料数据有否输错。
3) 或者有的单元未赋于材料号。可以用 Select Entities -> Element -> Attributes -> Material Type -> 0 (材料号给以 0),看看是否有此情况
4) 结构不是一体,即存在几个独立的实体组,可以先做一下模态分析,看看有没有东西单独振动甚至飞出来。


5、在导入IGES文件时出现

ansys警告和错误ansys分析图片1

Because keypoint merging has not been performed,automatic volume creation is suppressed.
分析:这句警告说明模型里有重合的点
解决办法:(1)把要导入的.iges文件复制到ANSYS默认保存的目录,再次打开即可。

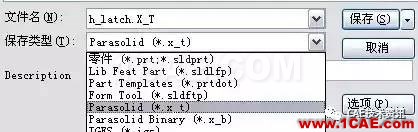

(2)把要导入的.iges文件保存成.x-t格式的文件,使用SolidWorks等软件。

ansys警告和错误ansys分析图片2

对于稍微复杂的模型都不建议用iges格式,建议用.prt格式或者.x-t格式
另外推荐大家学习ansys workbench
它的接口做的比ansys强很多


6、negative radius on element
出现负半径这样的错误的原因:
ANSYS里规定轴对称问题跟别的软件不太一样。
要求轴线必须是Y轴,而且模型必须画在x轴的正半边,如果你的模型画到X的负半边就
会有所谓负半径的提示信息了。


7、input/output error on unit=9. possible full disk
可能:

1)ansys工作目录所在的硬盘分区满了;(可能性很大)
2)系统虚拟内存所在的硬盘分区满了;(有一定可能性)
3)硬盘有坏道。(可能性较小)
有时实际上是其它错误 (如计算不收敛等),却误报为盘空间不够,因此,需要观察计算过程中盘空间的变化,以判断是否确实是盘空间的问题。


8、在ansys里划分网格时出现
16 ANGLE LESS THAN 2.5 DEGREES FOUND IN TRIANGLE FACETS OF VOLUME 1,WITH
SMALLEST ANGLE =1.2 POOR ELEMENT QUALITY OR MESH FAILURE MAY RESULT.
应该如何设置才能不出现这个警告。如果忽略在求解时会有什么问题么?

ps :我用的时自动网格划分模型时有ug导入
直接导入的模型必须经过修理才行
把小尺寸的线段合并一下
一些无关紧要的细节去掉
然后才可以划分网格
直接划分肯定要导致很多畸变单元的出现


9、Real constant set -1 undefined but referenced by element 232.

232号单元引用的构件性质实参数出错。


10、加载运行后出现警告both solid model and finite element model boundary conditon have been apply to this model ,as solid loads are transferred to the nodes or elements,they can overwrite directly applied loads


11、运行后出再错误!

Boolean operation failed. Try adjusting the tolerance value on the
BTOL command to some fraction of the minimum keypoint distance.Model
Size (current problem) 2.996529e+001, current BTOL setting
1.000000e-005, minimum KPT distance 1.241535e-004.


12、 Discontinuous drag line pattern for ADRAG command or more than two
lines attached to a keypoint in the drag line pattern.

在拖拉线成面的过程中,如果想一次多拖拉几条线时应该注意,上述错误是说,拖拉对象(线)是间断的,或者与路径线有交点。也就是说,如果要想一次多拖拉几条线的话,应该保证这些线是连续的,且与路径线不相交。

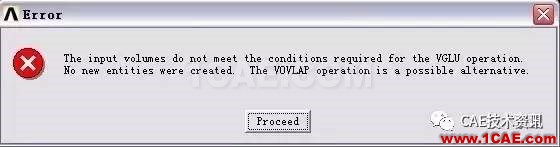

13.The input volumes do not meet the conditions required for the VGLU operation. No new entities were created. The VOVLAP operation is a possible alternative.

ansys警告和错误ansys分析图片3

在对体进行固结操作时,有干涉发生,或者程序认为要连接的体距离过大而报错。另外,尽量不要选择Pick All一次选择所有的体,每次只选择2,3个这样出错时容易发现。
