Workbench在DesignModeler中利用txt文件建轴类零件模型

2017-02-08  by:CAE仿真在线  来源:互联网

Workbench的DM建模的脚本文件是JavaScript,几乎没有参数化能力,在Workbench中ANSYS APDL的功能虽然被保留,但是可以看出来Workbench并不打算将ANSYS APDL功能过于强调,推崇的还是GUI界面建模的方式,或者第三方建模软件导入。这个意图是大大降低建模的难度,让Workbench的使用门槛降低,这对推广Workbench的使用当然是有利的。

但是,对于使用习惯了ANSYS经典的人来说,参数化设计这个概念有多么好用都知道。

怎么能实现DM模块中的参数化建模,首先想到的是在Mechanical 下面的插入APDL命令的方式,从插入的位置其实已经可以看出,可插入APDL位置一个是求解之前一个是求解之后,并没有说能在划分网格之前。笔者抱着试一试的心态,在求解之前的位置插入APDL命令,企图以/prep7命令进入前处理器,并进行建模命令操作,最终发现没有效果。

此举表明通过APDL插入命令的方式无法参数化建模。

另外也尝试研究了DM中生成的Java脚本文件,发现这个脚本文件记载了在DM中的操作,能够表示模型的各种信息,但是通过这个脚本文件实现参数化设计基本不可能。

在DM中的Files下拉菜单注意到下面这个子菜单:

Import Shaft Geometry,并且点开之后发现是通过导入txt文件的方式来完成模型的建立,由此可以猜到这是Workbench针对某些固定的模型而特意编写的一个功能,其主要是用来建立轴类零件。

导入的txt文件格式是固定的,txt文件的每一行包含四个参数:

Station ID:这个是代号,因为轴类零件一般有很多阶梯段,每一段的截面都不一样,有多少个截面就需要定义多少个Station ID,并且按照顺序定义;

Length:每一个阶梯段的长度;

Outer Diameter:每一个阶梯段的外径:

Inner Diameter:每一个阶梯段的内径。

这个txt文件还可以写注释,注释前面加“#”

为验证这个功能是怎样的,新建一个txt文件,在里面根据固定格式输入参数:

上面第一列使Station ID、第二列是长度、第三列和第四列是内外径。

这些长度是每一段阶梯段的绝对长度,第一个阶梯从坐标原点起始,按照顺序依次连接各个阶梯段。

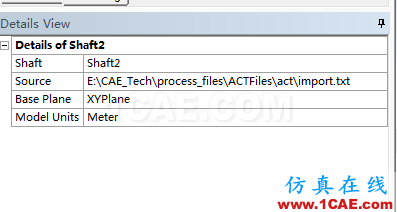

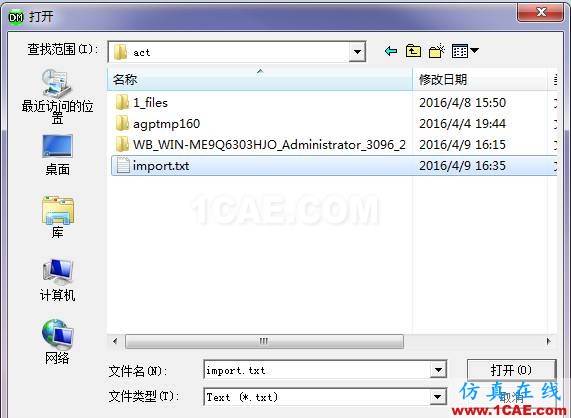

该txt文件的名称为import,从上面的菜单选择Import Shaft Geometry,选定需要导入的txt文件import.txt,注意到DM的窗口出现一个Shaft1的模型,其详细信息如下图所示,可以修改阶梯轴的轴向是哪个坐标。

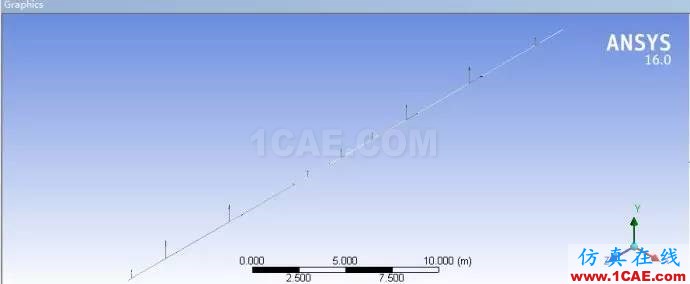

用generate生成之后,窗口中出现的模型如下图所示。

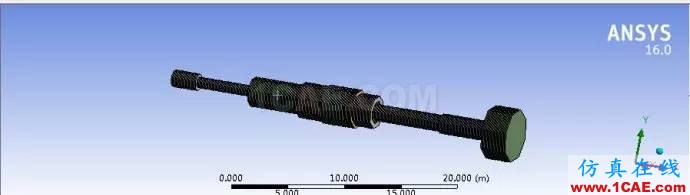

可以看到的是很多段中心线,接着进入Mechanical,划分网格后如下图,显示了轴类零件的大体形状。

后续的分析就可以继续进行了。
