[原创]教育部CAE考试ANSYS分析样题-直角拐变形和应力计算
2017-02-24 by:CAE仿真在线 来源:互联网
导读:掌握空间梁结构的建模过程,熟练进行后处理(反力列表、内力图、应力云图和变形云图),约束反力和变形是在整体坐标系下输出的,内力和应力是在梁单元的单元坐标系下输出的。
一、问题描述

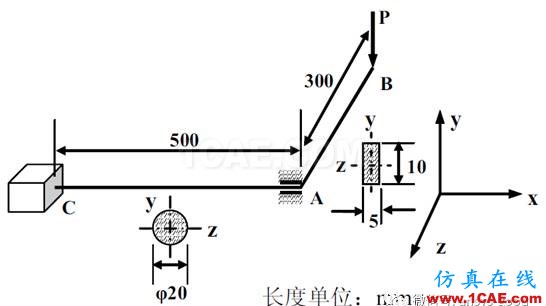

直角拐的AB 杆与 AC 轴刚性连接,A为轴承,允许 AC 轴的A 端截面在轴承内转动,但不能移动。已知 P =60 N,E=210 GPa,μ =0.25,图中长度单位:mm。计算B点的垂直位移和扭转角,AB杆弯曲产生的正应力,AC杆扭转产生的切应力。样题来源:网络。
问题分析:AB杆产生弯曲变形,AC杆产生扭转变形,用梁单元BEAM188建模分析。梁单元的单元属性有单元类型、截面属性和材料属性。ANSYS无单位,需自己统一,本次采用N、mm和MPa单位制,力矩是N.mm。A、B和C点的坐标分别取关键点1(500,0,0),关键点2(500,0,-300),关键点3(0,0,0)。A和B连线为线1,A和C连线为线2。单元尺寸取10mm。
计算结果汇总
B点铅垂位移:-8.227 mm
B点扭转角:-0.038 rad
AB杆弯曲正应力:216 MPa
AC杆扭转切应力:11.5 MPa

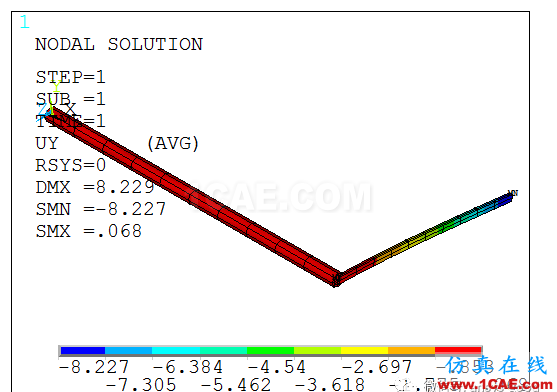

(1)挠度云图,B点铅垂位移-8.227mm。

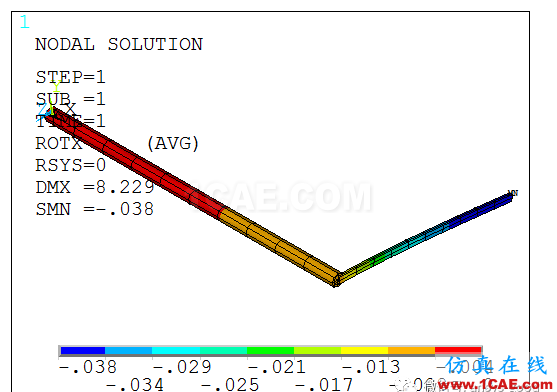

(2)转角云图,B点扭转角-0.038rad。

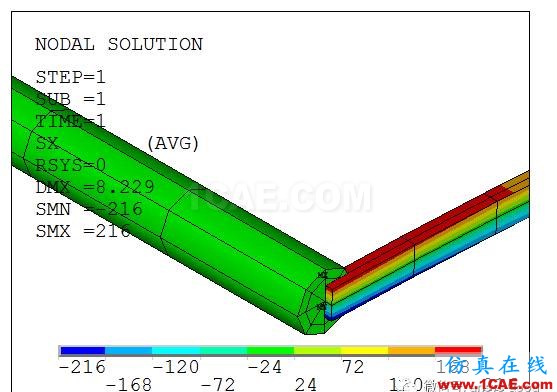

(3)弯曲正应力云图,最大数值在AB杆的B点上下两侧,216MPa。

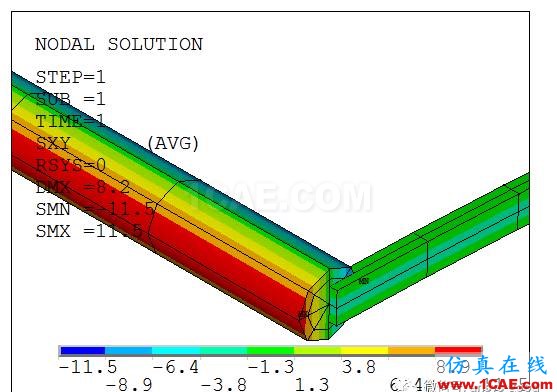

(4)扭转切应力云图,最大数值在AC杆的整个圆周表面,11.5MPa。
二、GUI步骤
1.进入ANSYS
程序→ ANSYS → ANSYS Product Launcher → 改变working directory到指定文件夹→ 在job name输入:file → Run。
2.定义单元属性
(1)定义单元类型:
①指定BEAM188单元:MainMenu >Preprocessor >Element Type >Add/Edit/Delete →Add →在左列表框中选择Beam,在右列表框中选择2 node 188 →OK。

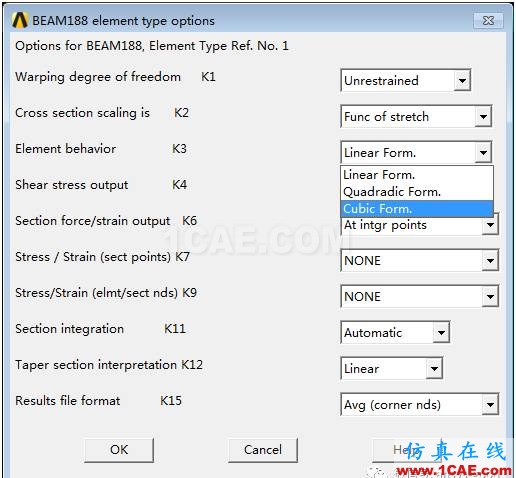

②设置单元选项:Options →Elementbehavior K3:Cubic Form(三次形函数) →OK。默认情况下Element behavior是一次形函数,为了提高计算精度和减少单元个数,改成三次形函数。低版本只有一次和二次形函数,高版本增加了三次形函数。
(2)定义截面:

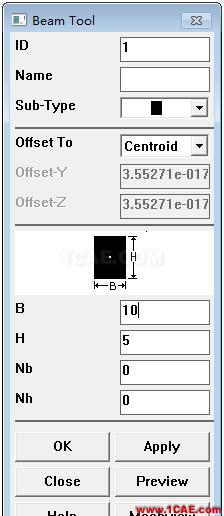

①AB截面:MainMenu >Preprocessor >Sections >Beam >Common Sections →ID:1;Sub-Type:矩形截面;B:10;H:5;Nb:0;Nh:0→Meshview →OK。ID为截面编号。
默认情况下高度为H,宽度为B,高度沿坐标系的Z方向。想要本例高度沿Y方向,将B和H的数值交换一下即可。
②AC截面:MainMenu >Preprocessor >Sections >Beam >Common Sections →ID:2;Sub-Type:圆形截面;R:10;N:0;T:0→Meshview →OK。
(3)设置材料属性:MainMenu > Preprocessor > Material Props > Material Models → Structural→ Linear → Elastic → Isotropic → EX:2.1E5;PRXY:0.25→ OK。
3.建立几何模型
(1)调整视图:选择窗口右侧的按钮。
(2)生成关键点:Main Menu >Preprocessor >Modeling >Create >Keypoints >In Active CS →依次输入关键点的编号和坐标:1 (500,0,0),2 (500,0,-300),3 (0,0,0) →OK。
(3)创建直线:MainMenu >Preprocessor >Modeling >Create >Lines >Lines >Straight Line →依次拾取1和2,1和3 →OK。
(4)打开关键点和线编号:Utility Menu > PlotCtrls > Numbering→KP Keypoint numbers:ON,LINE Line numbers:ON→ OK。
4.划分网格
(1)设置线的单元属性:
①设置AB杆的截面属性:MainMenu >Preprocessor >Meshing >Mesh Tool →在Element Attributes下方选择Lines Set→ 拾取线L1→OK →选择MAT:1,TYPE:1,SECT:1→OK。
②设置AC杆的截面属性:MainMenu >Preprocessor >Meshing >Mesh Tool →在ElementAttributes下方选择LinesSet→ 拾取线L2→OK →选择MAT:1,TYPE:1,SECT:2→OK。
(2)设置单元尺寸:MainMenu >Preprocessor >Meshing >Mesh Tool →在Size Controls下方选择Global Set →SIZE:10→OK。每10mm划分一个单元。
(3)划分梁单元:MainMenu >Preprocessor >Meshing >Mesh Tool →Mesh:Lines→ Mesh → Pick All。
(4)打开梁单元的单元形状:Utility Menu >PlotCtrls>Style >Size and Shape →[/ESHAPE]: On。
(5)显示单元:Utility Menu > Plot > Element。
5.施加边界条件
(1)施加约束:MainMenu>Solution>Define Loads>Apply>Structural>Displacement>OnKeypoints →拾取关键点K1→OK → Lab2:UY和UZ→ Apply →拾取关键点K3→ OK → Lab2:ALL→ OK。
(2)施加载荷:MainMenu >Solution >Define Loads >Apply >Structural >Force/Moment >OnKeypoints → 拾取关键点K2→ OK → Lab:FY,VALUE:-60 →OK。
(3)求解前保存模型:UtilityMenu > Files > Save as → 输入file1.db→ OK。
6.求解
(1)求解:MainMenu > Solution > Solve > Current LS → File > Close → Solve CurrentLoad Step → OK → Solution is done → Close。
(2)保存结果文件:UtilityMenu > Files > Save as → 输入file2.db→ OK。
7.后处理
(1)弯曲变形(挠度和转角)
①挠度云图:UtilityMenu >Plot >Results >Contour Plot >Nodal Solution → Y - Component of displacement→OK。出图并记录数据。
②转角云图:UtilityMenu >Plot >Results >Contour Plot >Nodal Solution → X - Component of rotation→OK。出图并记录数据。
(2)应力云图(切应力和正应力)
①扭转切应力云图:MainMenu >General Postproc >Plot Results >Contour Plot >Nodal Solu → XY Shear stress → OK。出图并记录数据。
②正应力云图:MainMenu >General Postproc >Plot Results >Contour Plot >Nodal Solu →X-Component stress → OK。出图并记录数据。
(3)列表查看约束反力:

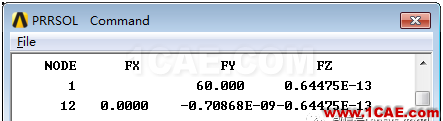

①MainMenu > General Postproc > List Results > Reaction Solu → All strucforc F → OK。

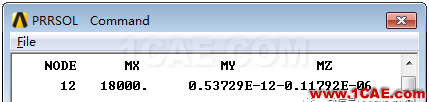

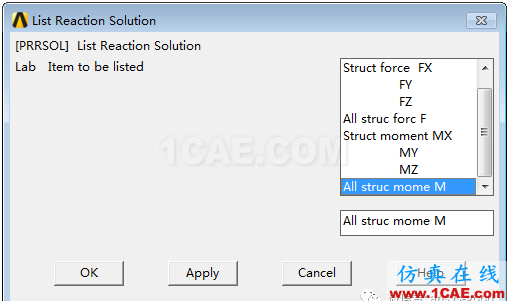

②MainMenu > General Postproc > List Results > Reaction Solu → All struc mome M → OK。
记录数据,体会反力为什么是这个方向。节点1是A点的反力,节点12是C点反力。
(4)查找定义内力(剪力、弯矩和扭矩)单元表的方法

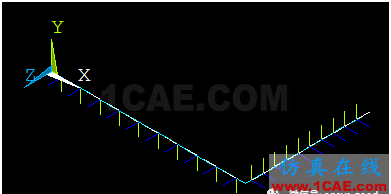

①打开梁单元的单元坐标系:UtilityMenu >PlotCtrls >Symbols →ESYS:On→OK。
②检查梁单元的单元坐标系,看不清请把单元形状关掉,检查后再把单元形状打开。单元坐标系的X、Y和Z坐标的颜色与整体坐标系相同。内力输出是在梁单元的单元坐标系下输出的。可以判断出,AB段的剪力是FY,AB段的弯矩是MZ,AC段的扭矩是MX。
③打开梁单元的单元坐标系:UtilityMenu>PlotCtrls>Symbols →ESYS:Off→OK。
④查找定义BEAM188内力单元表的方法:打开ANSYS Help,搜索BEAM188。
A.找到BEAM188的单元介绍页面后,页面中查表Table188.1: BEAM188 Element Output Definitions。
表中查找Name:SF:y,z,Definition:Section shear forces,在Name栏中SFy便是剪力。
表中查找Name:My,Mz,Definition:Bending moments,在Name栏中MZ便是弯矩。
表中查找Name:TQ,Definition:Torsional moment,在Name栏中TQ便是扭矩。
B.页面中查表Table188.2: BEAM188 Item and Sequence Numbers。表中查找Output Quantity Name,Item,I,J对应的代号。
Table188.2: BEAM188 Item and Sequence Numbers
Output Quantity Name |
ETABLE and ESOL Command Input |
|||
Item |
E |
I |
J |
|
Fx-轴力 |
SMISC |
-- |
1 |
14 |
My-弯矩 |
SMISC |
-- |
2 |
15 |
Mz-弯矩 |
SMISC |
-- |
3 |
16 |
TQ-扭矩 |
SMISC |
-- |
4 |
17 |
SFz-剪力 |
SMISC |
-- |
5 |
18 |
SFy-剪力 |
SMISC |
-- |
6 |
19 |

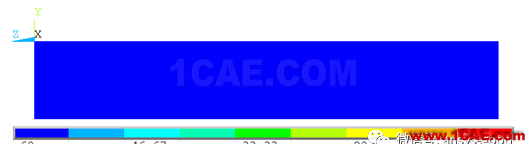

(3)剪力图
①定义剪力单元表:MainMenu > General Postproc > Element Table > Define Table → Lab:输入SFY_I→ Item:选择Bysequence num → Comb:选择SMISC,在SMISC后面输入“6” →OK → Apply → Lab:输入SFY_J→ Item:选择By sequence num → Comb:选择SMISC,在SMISC后面输入“19”→ OK → Close。
②剪力云图:MainMenu > General Postproc > Plot Results > Contour Plot > Line ElemRes → LabI选择SFY_I,LabJ选择SFY_J→ OK。
③剪力列表:MainMenu > General Postproc > Element Table > List Element Table → 选择SFY_I和SFY_J→ OK → 记录弯矩值→ File → Close。

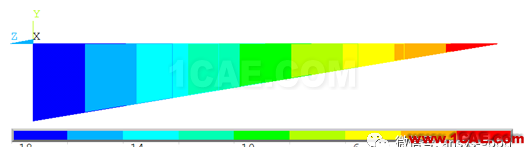

(4)弯矩图
①定义弯矩单元表:MainMenu > General Postproc > Element Table > Define Table → Lab:输入MZ_I→ Item:选择Bysequence num → Comb:选择SMISC,在SMISC后面输入“3” →OK → Apply → Lab:输入MZ_J→ Item:选择Bysequence num → Comb:选择SMISC,在SMISC后面输入“16”→ OK → Close。
②弯矩云图:MainMenu > General Postproc > Plot Results > Contour Plot > Line ElemRes → LabI选择MZ_I,LabJ选择MZ_J→ OK。
③将弯矩单位N.mm转换成N.m:Main Menu >General Postproc >Element Table>Add Items → LabR:MZ_I,FACT1:1e-3,Lab1:MZ_I → Apply → LabR:MZ_J,FACT1:1e-3,Lab1:MZ_J → OK。
④重新画弯矩云图:MainMenu > General Postproc > Plot Results > Contour Plot > Line ElemRes → LabI选择MZ_I,LabJ选择MZ_J→ OK。单位N.m。
⑤弯矩列表:MainMenu > General Postproc > Element Table > List Element Table → 选择MZ_I和MZ_J→ OK → 记录弯矩值→ File → Close。
(4)扭矩图
①定义扭矩单元表:MainMenu > General Postproc > Element Table > Define Table → Lab:输入TQ_I→ Item:选择Bysequence num → Comb:选择SMISC,在SMISC后面输入“4” → OK→ Apply → Lab:输入TQ_J→ Item:选择Bysequence num → Comb:选择SMISC,在SMISC后面输入“17” →OK → Close。
②扭矩云图:MainMenu > General Postproc > Plot Results > Contour Plot > Line ElemRes → LabI选择TQ_I,LabJ选择TQ_J→ OK。
③将扭矩单位N.mm转换成N.m:Main Menu >General Postproc >Element Table>Add Items → LabR:TQ_I,FACT1:1e-3,Lab1:TQ_I → Apply → LabR:TQ_J,FACT1:1e-3,Lab1:TQ_J → OK。
④重新画扭矩云图:MainMenu > General Postproc > Plot Results > Contour Plot > Line ElemRes → LabI选择TQ_I,LabJ选择TQ_J→ OK。单位N.m。
⑤扭矩列表:MainMenu > General Postproc > Element Table > List Element Table → 选择TQ_I和TQ_J→ OK → 记录扭矩值→ File → Close。
8.退出ANSYS软件
Utility Menu> File > Exit → Quit-No Save → OK。
五、APDL步骤
FINISH
/CLEAR,NOSTART
/PREP7
ET,1,BEAM188 !单元类型
KEYOPT,1,3,2 !形函数
KEYOPT,1,4,2 !包含扭转和弯曲的切应力
MP,EX,1,2.1e5 !材料属性MPa
MP,PRXY,1,0.25
SECTYPE, 1, BEAM, RECT, ,0 !AB截面属性mm
SECOFFSET, CENT
SECDATA,10,5,0,0,0,0,0,0,0,0,0,0
SECTYPE, 2, BEAM, CSOLID, ,0 !AC截面属性mm
SECOFFSET, CENT
SECDATA,10,0,0,0,0,0,0,0,0,0,0,0
/VIEW,1,1,1,1 !视图
K,1,500,0,0, !创建关键点mm
K,2,500,0,-300,
K,3,0,0,0,
L,1,2 !创建线
L,1,3
/PNUM,KP,1 !关键点编号
/PNUM,LINE,1 !线编号
LSEL,S , , , 1
LATT,1, ,1, , , ,1
LSEL,S, , , 2
LATT,1, ,1, , , ,2
ALLSEL,ALL
LESIZE,ALL, , ,10, , , , ,1 !单元尺寸mm
LMESH,ALL !线分网
/ESHAPE,1.0 !单元形状
DK,1,UY !A点约束
DK,1,UZ
DK,3,ALL !C点约束
FK,2,FY,-60 !B点集中力
FINISH
/SOLU
SOLVE !求解
FINISH
/POST1
/UDOC,1,DATE,1 !关闭ANSYS标志和时间
/dev,font,1,Courier*New,400,0,-21,0,0,,, !3号字体
/GFORMAT,F,12,3, !数据格式
PLNSOL, U,Y, 0,1.0 !挠度
PLNSOL, ROT,X, 0,1.0 !弯曲角rad
/GFORMAT,F,12,1, !数据格式
PLNSOL, S,X, 0,1.0 !弯曲正应力
PLNSOL, S,XY, 0,1.0 !扭转切应力
PRRSOL,F !约束反力列表
ETABLE,SFY_I,SMISC, 6 !定义剪力单元表
ETABLE,SFY_J,SMISC, 19
/VIEW,1,1 !视图
PLLS,SFY_I,SFY_J,1,0 !剪力图云图
PRETAB,SFY_I,SFY_J !剪力列表
ETABLE,MZ_I,SMISC, 3 !定义弯矩单元表
ETABLE,MZ_J,SMISC, 16
PLLS,MZ_I,MZ_J,1,0 !弯矩图云图N.mm
SADD,MZ_I,MZ_I, ,1E-3,1, , !将弯矩单位N.mm转换成N.m
SADD,MZ_J,MZ_J, ,1E-3,1, ,
PRETAB,MZ_I,MZ_J !弯矩列表N.m
PLLS,MZ_I,MZ_J,1,0 !弯矩图云图N.m
ETABLE,TQ_I,SMISC, 4 !定义扭矩单元表
ETABLE,TQ_J,SMISC, 17
/VIEW,1,,,1 !视图
PLLS,TQ_I,TQ_J,1,0 !扭矩图云图N.mm
SADD,TQ_I,TQ_I, ,1E-3,1, , !将扭矩单位N.mm转换成N.m
SADD,TQ_J,TQ_J, ,1E-3,1, ,
PRETAB,TQ_I,TQ_J !扭矩列表N.m
PLLS,TQ_I,TQ_J,1,0 !扭矩图云图N.m
