基于ANSYS Workbench的预应力模态分析

2017-02-08  by:CAE仿真在线  来源:互联网


【问题】一根两端被固定的张紧的弦,已知其长度为1米,横截面积为10e-6m2,密度为7800kg/m3,张紧力为2000N,计算其固有频率。

为解决这个问题,在WB中操作如下。

1. 创建一个带预应力的模态分析系统

基于ANSYS Workbench的预应力模态分析ansys分析图片2

2.编辑材料属性

双击Engineering Data,编辑材料属性

基于ANSYS Workbench的预应力模态分析ansys分析图片3

3.创建几何模型

双击Geometry,进入DM,设置长度的单位是米。

基于ANSYS Workbench的预应力模态分析ansys分析图片4

创建一个草图,该草图是一根直线,长1米。

基于ANSYS Workbench的预应力模态分析ansys分析图片5基于ANSYS Workbench的预应力模态分析ansys图片6

根据该草图得到线体

基于ANSYS Workbench的预应力模态分析ansys图片7

结果如下

基于ANSYS Workbench的预应力模态分析ansys图片8

创建截面。矩形截面,保证横截面积与题目一致。

基于ANSYS Workbench的预应力模态分析ansys图片9

基于ANSYS Workbench的预应力模态分析ansys结构分析图片10

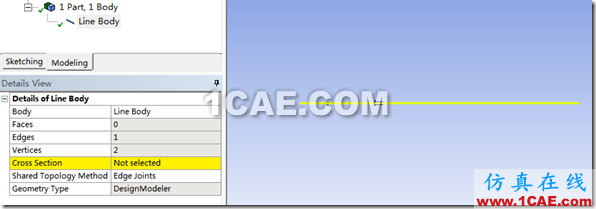

将该截面赋给上述线体作为其截面属性

基于ANSYS Workbench的预应力模态分析ansys结构分析图片11

退出DM,然后双击model进入到mechanical中。

基于ANSYS Workbench的预应力模态分析ansys结构分析图片12

下面的分析在(1)中进行。

4.进行静力学分析

划分网格。将直线划分为20等份。

基于ANSYS Workbench的预应力模态分析ansys结构分析图片13

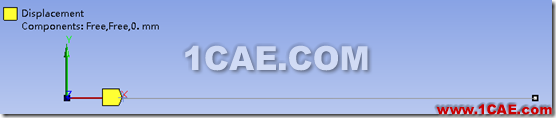

设置直线没有Z方向的位移

基于ANSYS Workbench的预应力模态分析ansys分析案例图片14

设置左端点没有X,Y方向的位移

基于ANSYS Workbench的预应力模态分析ansys分析案例图片15

设置右端点没有Y方向的位移

基于ANSYS Workbench的预应力模态分析ansys分析案例图片16

给右端点施加水平向右的2000N的力。

基于ANSYS Workbench的预应力模态分析ansys分析案例图片17

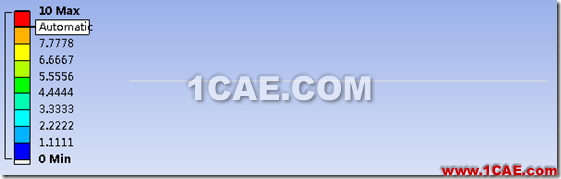

求解静力学问题,查看变形

基于ANSYS Workbench的预应力模态分析ansys结果图片18

可见,弦被拉伸了10mm。

查看拉伸应力

基于ANSYS Workbench的预应力模态分析ansys结果图片19

所有点有同样的拉伸应力,为2000MPa,这是一个较大的数据。

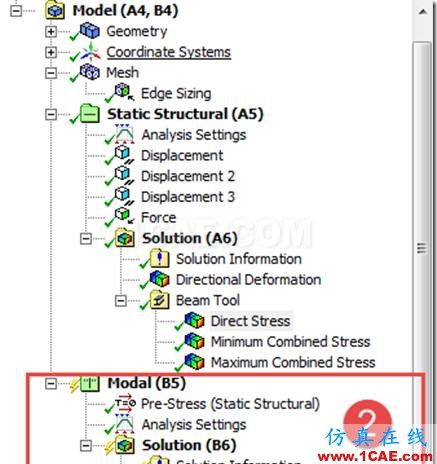

静力学分析完毕。树形图如下图,下面的分析在(2)中进行。

基于ANSYS Workbench的预应力模态分析ansys结果图片20

5.进行模态分析

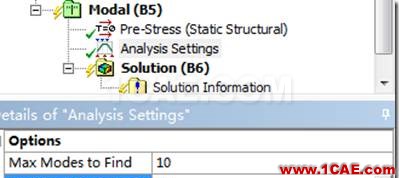

设置分析前10阶模态

基于ANSYS Workbench的预应力模态分析ansys结果图片21

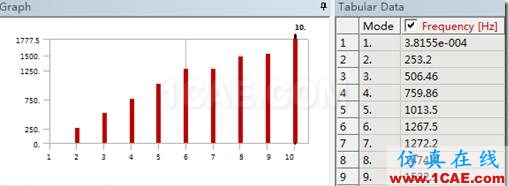

开始计算,计算完毕查看固有频率

基于ANSYS Workbench的预应力模态分析ansys结构分析图片22
