搜索过盈装配结构有限元分析
2016-12-30 by:CAE仿真在线 来源:互联网
如图1给出了圆盘和轴的过盈配合模型,其中左侧为完整的模型,由于模型几何尺寸和受载条件具有对称性,因此取1/4模型进行计算。
图1 圆盘和轴的过盈配合模型
轴和圆盘的材料都为结构钢,二者之间的摩擦系数为0.25.
轴和圆盘的之间的过盈量为0.00001m,该模型为平衡结构,因此打开弱弹簧进行计算。
图2 过盈配合结构的变形云图

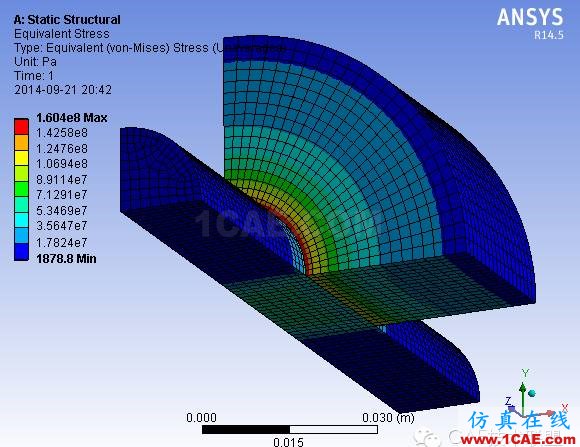

图3 过盈配合结构的等效应力云图
