ANSYS中模型的旋转方法

2016-12-19  by:CAE仿真在线  来源:互联网

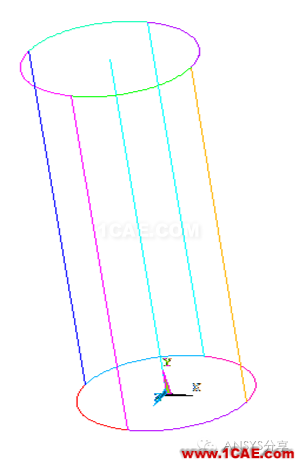

ANSYS中模型的旋转方法ansys结果图片1

为此可以直接在命令小窗口输入: csys,5 或者执行如下 GUI 操作:
Utility Menu > Workplane > Change Active CS to > Global Cylindrical Y

ANSYS中模型的旋转方法ansys结果图片2

查看图形窗口底部,可以看到 csys = 5,即当前坐标系已转换为 5 号坐标系 - 总体圆柱坐标系 (轴线为总体 y 轴):

ANSYS中模型的旋转方法ansys结构分析图片3

旋转后的模型,可以看到:圆筒的轴线与总体直角坐标系的 z 轴一致:

ANSYS中模型的旋转方法ansys结构分析图片4

所生成实体模型如图,其轴线与总体坐标系的 y 轴一致:

ANSYS中模型的旋转方法ansys结构分析图片5

ANSYS中模型的旋转方法ansys分析图片6

ANSYS中模型的旋转方法ansys分析图片7

执行 Replot,可以清楚的看到 WZ 与总体 X 轴一致:


ANSYS中模型的旋转方法ansys分析图片8


ANSYS中模型的旋转方法ansys分析图片9

ANSYS中模型的旋转方法ansys workbanch图片10


最终结果,圆筒的轴线与总体坐标系的 z 轴一致:

ANSYS中模型的旋转方法ansys workbanch图片11

评价:
1 如果需要,也可以只旋转结构中的一部分实体,具体做法与前面类似,只是要求被旋转的实体不能与其他实体之间有公共实体,例如,对于 Volumes,不能有公共的 Areas、Lines 和 Keypoints。
2 如果被旋转的实体与其他实体之间有公共实体,不能直接进行旋转操作,此时可以用 拷贝+删除 来代替旋转操作:首先对需要旋转的实体进行拷贝操作,拷贝方式类似旋转操作,然后删除原来的实体。具体操作有一些技巧,感兴趣的用户不妨自己试试。
