1、飞机机翼的结构

机翼是飞机结构中一个极其重要的部件,机翼沿长度方向的截面形状是一样的,长度为10,一端固定于飞机机身上,另一端处于自由状态。其弹性模量E=2´105Mpa,密度r=7800kg/m3,泊松比 m=0.3。


2、飞机机翼的实体模型



基于abaqus的飞机机翼模态分析ansys分析案例图片1

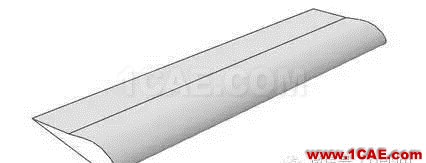

图1 飞机机翼的三维图


3、飞机机翼模态分析


3.1机翼有限元模型的确定

由于机翼通过拉伸即可得到,所以在建模窗口直接建立模型。

基于abaqus的飞机机翼模态分析ansys结果图片2

图2 模型的建立

3.2机翼材料属性

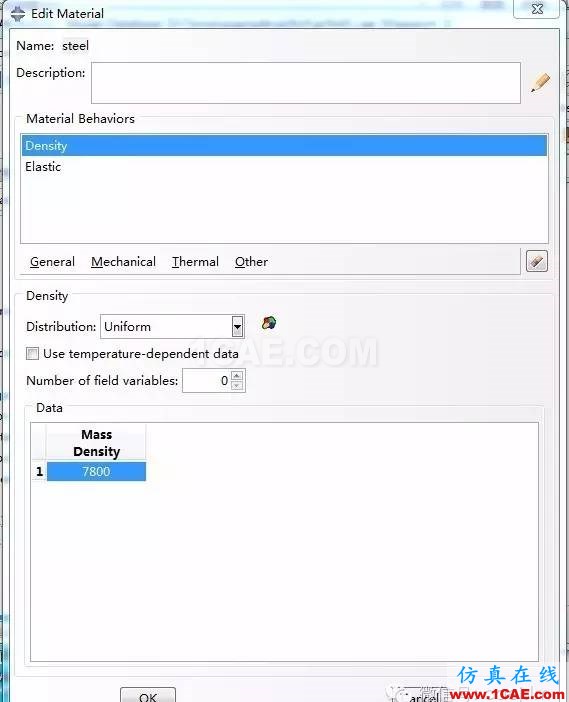

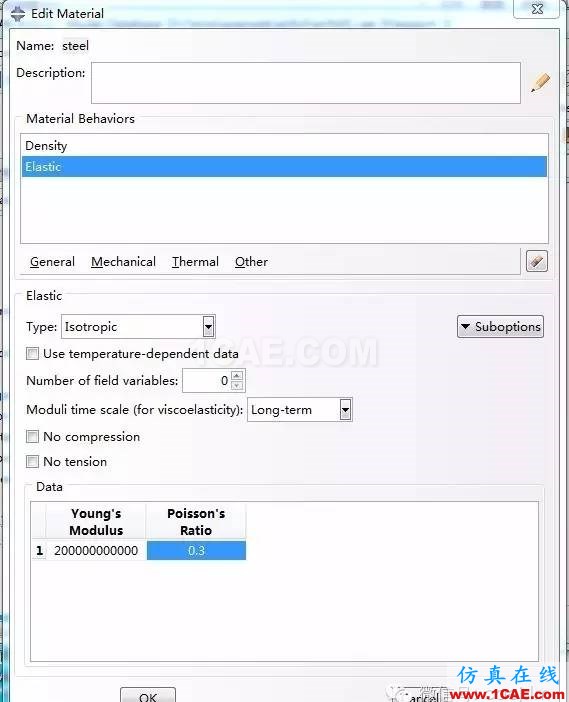

飞机机翼的弹性模量E=2´105Mpa,密度r=7800kg/m3,泊松比 m=0.3,其截面属性为均匀实体截面。属性建立好,直接赋给飞机机翼模型即可。

基于abaqus的飞机机翼模态分析ansys结果图片3
基于abaqus的飞机机翼模态分析ansys结果图片4

图3 材料属性

3.3设置工步

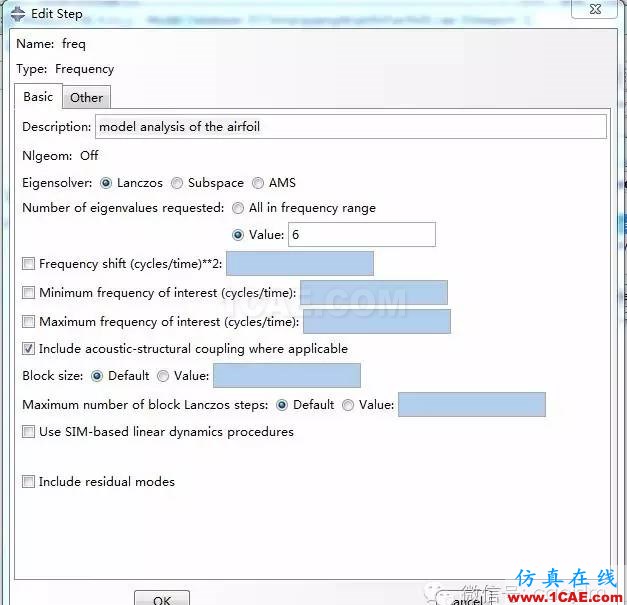

设置需要的特征值数目为6。

基于abaqus的飞机机翼模态分析ansys培训的效果图片5

图4 设置工步

3.4设置边界条件

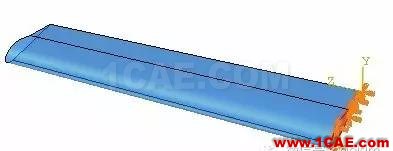

飞机机翼一端固定,一端处于自由状态。

基于abaqus的飞机机翼模态分析ansys培训的效果图片6

图5 边界条件

3.5划分网格

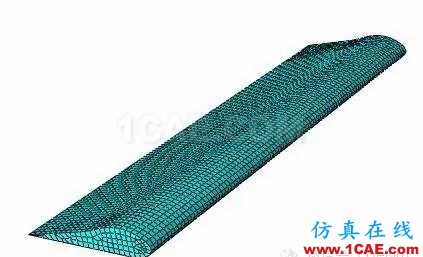

其单元类型为隐式线性三维应力缩减积分单元C3D8R。

基于abaqus的飞机机翼模态分析ansys培训的效果图片7

图6 网格划分

3.6设置工作任务

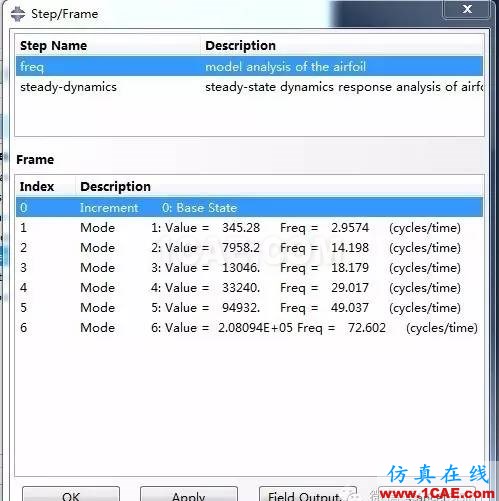

设置一个进行模态分析的工作任务,设置完成后就可直接运行程序,得到分析后的结果:

基于abaqus的飞机机翼模态分析ansys培训的效果图片8

基于abaqus的飞机机翼模态分析ansys培训课程图片9

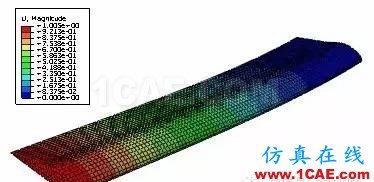

图7 一阶振型图

基于abaqus的飞机机翼模态分析ansys培训课程图片10

图8 二阶振型图

基于abaqus的飞机机翼模态分析ansys培训课程图片11

图9三阶振型图

基于abaqus的飞机机翼模态分析ansys结果图片12

图10 四阶振型图

基于abaqus的飞机机翼模态分析ansys结果图片13

图11五阶振型图

基于abaqus的飞机机翼模态分析ansys结果图片14

图12 六阶振型图
