ANSYS与CAD模型实时动态连接

2016-10-22  by:CAE仿真在线  来源:互联网

ANSYSCAD软件实时动态连接

对结构进行ANSYS仿真分析,只能将三维模型文件保存为*.asm,*.stp,*.igs或是其他格式,然后打开ANSYS workbench,打开模型将导入到workbench中。随后进行网格划分,进行计算和结果后处理。    如何以PTC CReo为例,说明CAD软件与ANSYS分析实时连接。

Step 1 Windows系统下执行“开始”→“所子程序”→“ANSYS 17.0 →“Uitilities →“CAD Configuration Manager17.0命令。

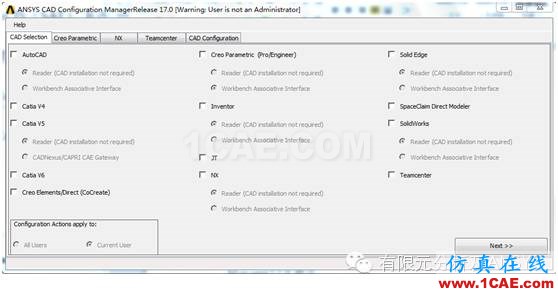

启动见Fig 1,可以看到ANSYS Workbencch17.0软件能与大多数CAD软件实现集成。


Fig

1

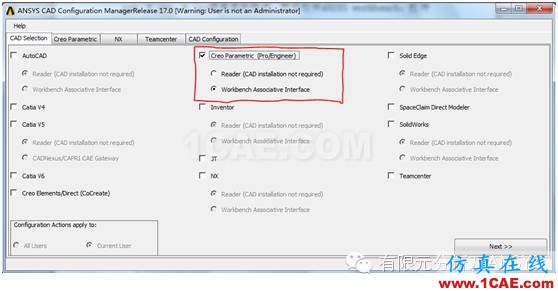

Step 2 如下图Fig2所示,选中Creo Parametic,勾选Workbench associative interface。并单击Next>>按钮,进入下一步设置。


Fig

2

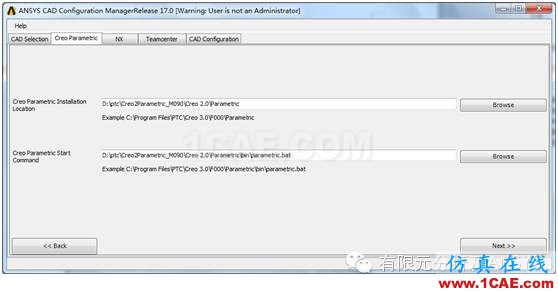

Step 3 Creo Paramatric installation location 配置完整,选中Browse,找到Creo所安装的位置;配置好Creo Parametric StartCommand。如图Fig3,并单击Next>>按钮,进入下一步设置。


Fig

3

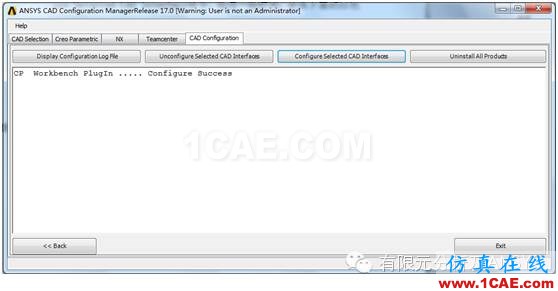

Step 4    Fig4所示的CAD Configuration选项卡中选择Configure Setected CAD Interface命令,经过一段时间,会在下面的白色面板显示是否配置成功,单击Exit按钮,对弹出的对话框中单击确定,退出软件设置窗。


Fig

4

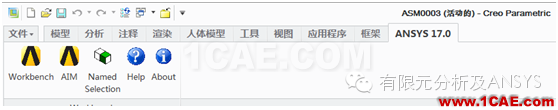

Step5启动Creo Parametric软件,此时会出现ANSYS17.0工具栏,见图Fig5可以直接打开Workbench。实现WorkbenchCreo的实时连接。更改Creo中的模型,并进行保存,刷新一下Workbench就可以实现Workbench中模型的更新。


Fig

5

 Step 6 打开Workbench,建立Geometry模型,进入DesignModer模块,按照

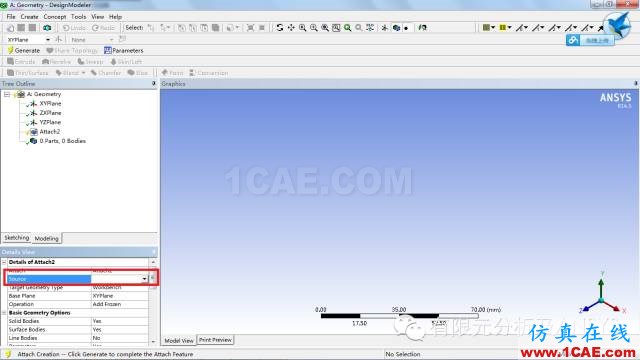

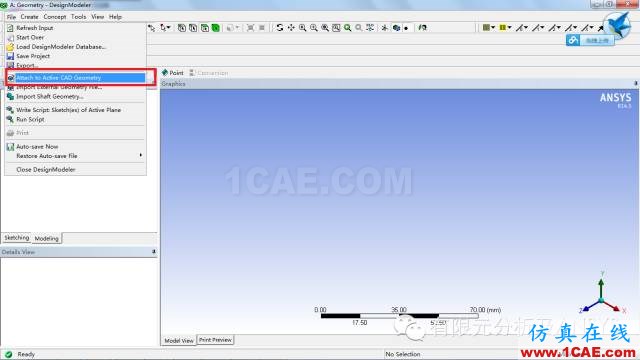

Fig6所示,点击框选内容,将Pro/E模型与ANSYS模型链接,如果链接不成功,可以如Fig7所示,进行重新定义链接。更新Pro/E模型,并进行保存,然后刷新ANSYS mesh模块,则整个有限元模型就进行相应更新。


Fig 6


Fig 7

这里仅以Pro/E为例进行说明三维设计软件如何与ANSYS进行动态链接。
