UG模具设计之UG快速画牛角进胶的绝招

2016-09-16  by:CAE仿真在线  来源:互联网

在模具设计当中,进胶类型最难画得就是牛角潜水进胶,很多新手用UG软件都画不出来,不知道重哪里入手。如果2D画好牛角进胶后,可以将2D图导入UG里面,通过2D的线条扫掠可以画得出来,那没有2D图怎么办?下面我来分享一种UG画牛角进胶的方法。

1.首先进入草图模块绘制出流道和牛角进胶的中心线,牛角进胶的中心线半径是R7.5mm,如图所示

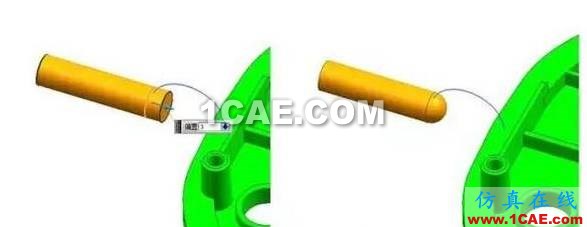

2.用管道的命令创建直径6mm的 分流道,头部偏置3mm,且倒圆角,如图所示

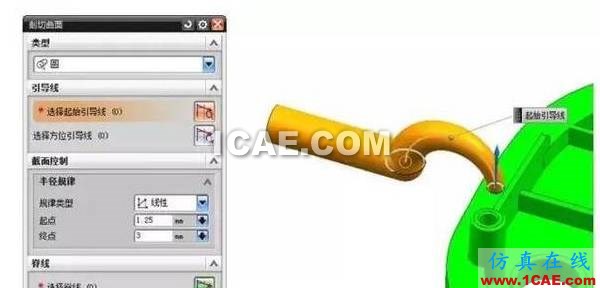

3.插入——网格曲面——截面——由圆创建截面,弹出一个剖切曲面对话框,类型选择“圆”,规律类型选择“线性”,设置好参数,引导线和脊线都选择牛角进胶的中心线,结果如图所示

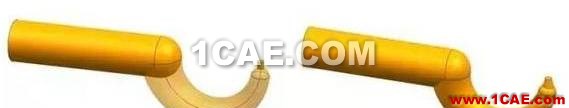

4.创建浇口,先将牛角的口部到R1.25的圆角,在浇口的位置创建直径1mm,高度1mm的圆柱,并且拔模15°,求和起来,结果如图所示




开放分享:优质有限元技术文章,助你自学成才
