ansys经典:螺旋输送机螺旋轴有限元分析

2016-08-22  by:CAE仿真在线  来源:互联网

这是一个螺旋输送机螺旋轴的有限元分析:之前采用shell,beam,solid三种单元结合做了螺带式螺旋轴的有限元分析,这样可以保证各部件连接处的节点要么重合,要么可以采用接触来进行装配。

 本案例是针对叶片式的螺旋轴(即轴管与叶片直接连接,不存在支撑杆),这种结构要使叶片与轴管的节点完全重合,建模需要进行一定的处理。思路如下:先建立叶片与轴管沿螺旋轴轴向的一个截面,然后划分网格,控制所有面单元网格为四边形,然后根据螺旋叶片的条件建立螺旋线,将划分网格的截面沿着建立的螺旋线扫掠,即得到轴管与叶片有限元模型,然后建立两端的轴头,即得到螺旋轴有限元模型,该模型单元类型价位为solid单元。

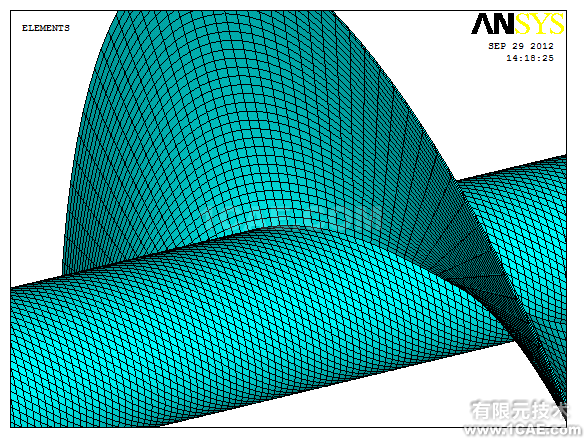

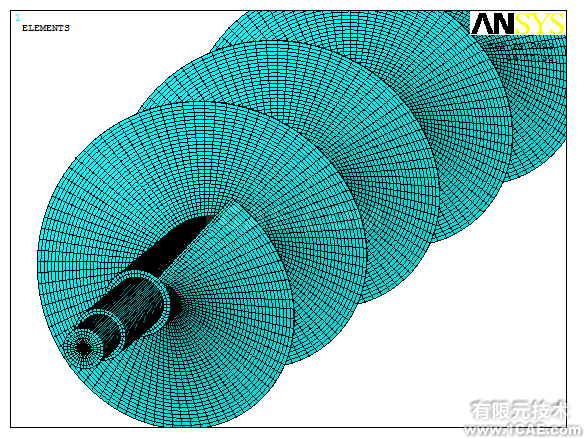

 螺旋轴的有限元模型如下图所示:

螺旋输送机螺旋轴有限元分析
螺旋输送机螺旋轴有限元分析

  加载考了了轴承的约束,电机的扭矩,物料对叶片的压力,高处坠落物料对轴管的冲击以及螺旋轴的自重,物料压力载荷如下:

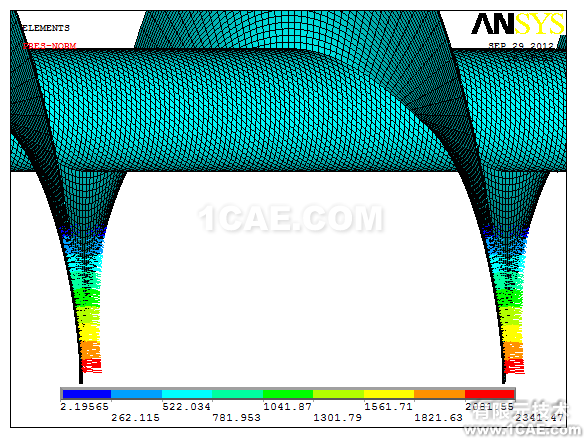

  螺旋输送机螺旋轴有限元分析

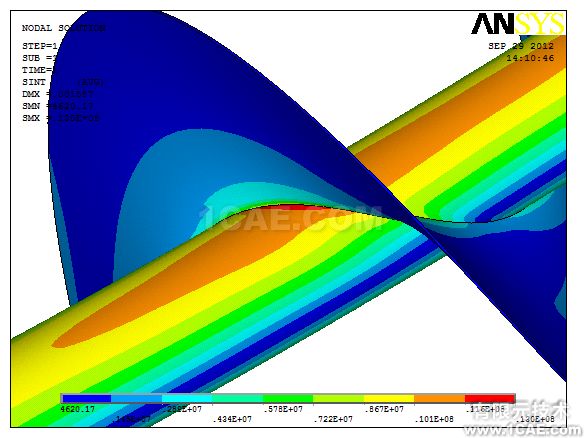

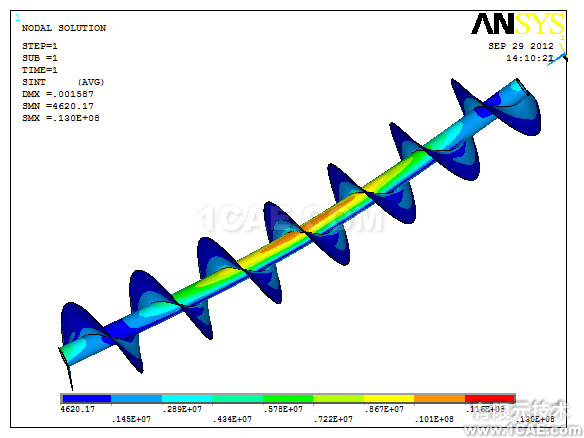

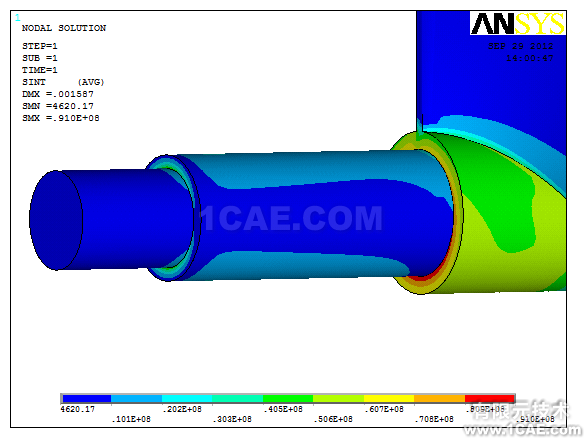

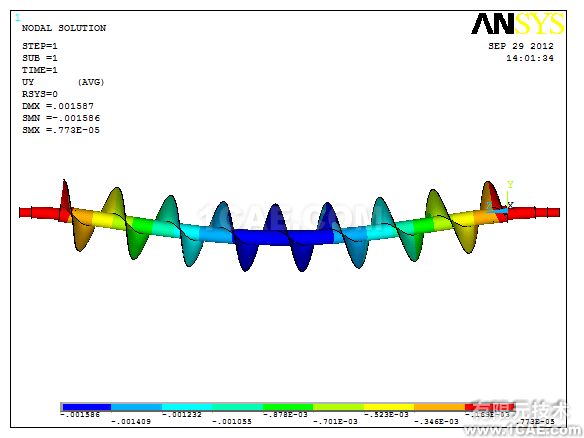

分析结果如下(应力分布及变形):
螺旋输送机螺旋轴有限元分析
螺旋输送机螺旋轴有限元分析
螺旋输送机螺旋轴有限元分析
螺旋输送机螺旋轴有限元分析
