美国单兵雷达概述

2017-05-01 by:CAE仿真在线来源:互联网

delete_c58095e0-90a0-9b3f-4732-fff1d92b0f0f

1、AN/PPS系列雷达

AN/PPS系列地面监视雷达的第一种型号是AN/PPS-5,系1950年代的产品,从越南战争开始崭露头角,从诞生那天起就成了美国陆军军事军情体系的“得力干将”。

AN/PPS-5为轻型便携式地对地多普勒脉冲雷达,主要配备步兵和坦克营,能够全天候探测到6km处的人员目标和10km处的移动车辆目标。AN/ PPS-5具有多种目标显示模式,包括有声提示和视觉成像,其中,有声显示由一台“有声指示器”对目标的速度进行声音应答;视觉成像则由一台“计划位置指示器(PPI)”提供。同时,该雷达有自动扇形区域扫描和手动扫描两种工作模式。据悉,AN/PPS-5雷达的密封性非常好,设计坚固,足以应付恶劣地形条件,如果装进集装箱里还能够实施伞降或浸入水中。

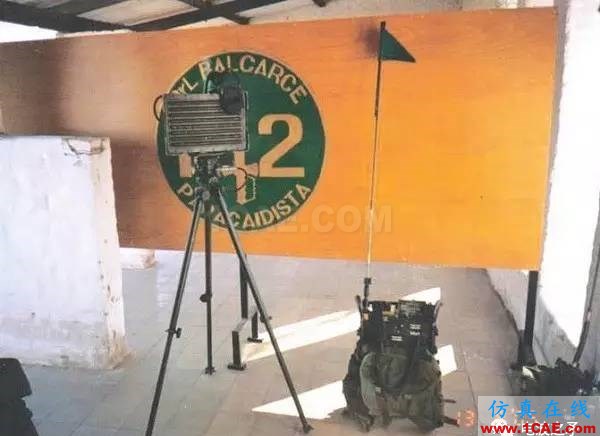

AN/PPS-5雷达

除AN/PPS-5外,美军还装备有AN/PPS-4、AN/PPS-6和 AN/ PPS-15地面监视雷达。AN/PPS-4的体积也非常小,大约只有4英尺(1.22m)高,配有有声提示和视频成像,但最远探测距离小于AN/PPS-5。AN/PPS-6能够探测到1.5km处的人员目标和3km处的移动车辆目标,也具有自动扫描和手动扫描两种工作模式。AN/PPS-15采用相干多普勒、脉冲调制和连续波相关技术,配有警报灯和扬声器,当发现移动目标时,能够自动提供视觉和声音指示,探测距离为50~1500m处的人员和50~3000m处质量在半吨左右的车辆。其亦具有自动扫描和手动扫描两种工作模式,灵活性好。另外,该雷达预置有多频率供操作手选择,并采用低功率输出方式,降低了被敌方侦察到的几率。

AN/PPS-15雷达系统

2、SR Hawk新型侦察雷达

SR Hawk新型侦察雷达专用于边境和周边安全任务,可提供优异的广域持久监视能力。SR Hawk工作频率为16. 21 ~16. 50 GHz,具有频率捷变能力,可提供360度连续覆盖,可检测30 ~60 km以外的目标,对单个行人的探测距离为60 m ~ 10 km,对车辆的探测距离为60 m ~ 30 km,目标以0. 9 km/h或更高的速度运动时,距离精度为10 m.该雷达采用基于Windows的简单人机接口,包括一台平面显示器,可兼容多种图像格式。美国陆军已测试了用无线调制解调器将多部雷达连接到一个中央控制集线器,进行遥控作战。

3、先进雷达监视系统(ARSS)

电话公司(Telephonics Corporation)的地面监视雷达系统不仅用于重点目标的周边安全保证,还将实时监视信息集成能力提高到了一个新的水平,其典型产品为 ARSS 先进雷达监视系统,如图所示。

ARSS 有便携式和车载或方舱式 2 种型号,目前已用于美国边境安全监控。ARSS 工作在 X 频段,质量约25 kg,是一种轻小型、低功耗、低截获概率、高可靠性的无人值守雷达, 可以对60-300批目标进行自动跟踪和跟踪扫描(TWS)跟踪。

它可对30 km 以外的运动目标,包括人、车辆和直升机等提供自动探测和监视,并通过多普勒频率推导出音频信号,从而实现目标分类.电话公司现仍在对 ARSS 进行改进,改进措施包括开发目标识别(至少实现目标分类)新算法,以降低雷达对光电/红外传感器的依赖性;增加图像重叠功能;采用新型通信设备补充当前使用的卫星链路,扩展组网能力等。

此外,电话公司还开发了RaVEN - P、FoPEN等雷达系统。

4、Ranger系列雷达

美国FLIR公司的雷达全部为Ka波段的调频连续波雷达。且探测范围不等,从5米到5500米不等,最新一代的RANGER R20SS雷达采用固态设计,可探测10米到8000米的行人。

FLIR公司各雷达探测距离如下:

此外,FLIR公司的Ranger R6SS也是单兵便携式雷达。Ranger R6SS是一种便携式地面监视雷达,专门用于探测和跟踪10公里范围内的人员和车辆。凭借其体积小巧和轻便,Ranger R6SS具有一流的目标检测和采集性能的单兵便携式外形。

5、SpotterRF超轻便探测雷达

SpotterRF系列雷达是SpotterRF公司开发出的只有一个背包大小的单兵雷达系统。该系统能准确探测到埋伏在1000米范围以内的敌人和车辆并及时发出警报,非常适用于对关键地点的防御和警戒。内置罗盘和全球定位系统,在风雨雷电雾等任何恶劣天气条件下,均能准确无误地锁定入侵目标,并指引摄像机进行跟踪。

该装备具有体积小、重量轻、能耗低、适应力强、简单易用的特点。整套装备包括一套M600C雷达、一个网络集线器、一个安卓平板电脑、一个三脚架、一些线缆和一个背包,重量不到20磅(约9公斤),一般士兵在30分钟内就能学会操作。

这款名为SpotterRFM600的雷达传感系统的主体只有一个笔记本电脑大小,战斗人员能轻松地将其带到任何位置,整机没有移动部件,只需3分钟就能完成安装架设。它不但重量轻,耗电量也极低,其功率只有10瓦,这意味着士兵们完全不必携带笨重的电池。

无论能见度和天气条件如何,SpotterRFM60都能够准确地检测到入侵之敌。它利用自身的内置数字罗盘和全球定位系统来确定装置的位置,并能够方便地与谷歌地球、Falconview等位置软件进行通讯,将敌人的位置显示在地图上。增加附加装置后它还能自动实现360度的覆盖。在界面上,它提供了一个基于Web的安全界面,兼容智能手机、安卓平板电脑和普通个人电脑。
