自己做EMC整改时遇到的一个案例

电子玩家/文

1 、按下图中标注的 6 个地方改,分别为

1):并联电容 3300pF/0805;

2):并联电容 3300pF/0805;
3):去掉电阻 R28;
4):并联电容 3300pF/0805 到地(需要刮掉一块绿油以露出铜皮,若之前有加 RC(电阻电容)到地,则去掉之前的 RC,重新用 3300pF/0805 的电容焊接上去,焊点必须光滑饱满,以防产生额外的辐射);
5):在二极管与地之间串联一个磁珠(需将之前的二极管挪到边上一点点,注意不要碰到其他元件的焊盘,再将磁珠串联到二极管与之前挖开的铜皮上,若分不清二极管方向了,则用备用的二极管替代);
6):去掉电阻 R12。

2 、在以下管脚处并联 68pF/0402 的电容到地 GND,共 6 处;

关于第 4、5 个电容的焊接:在如下图(PCB 图,对应上图三、四)中框选处挂掉表层绿油,露出铜皮,然后将两个 68pF 的电容按箭头方向焊接上去,焊点尽量光滑饱满(可以提前将电容在助焊剂里面粘一下),以防产生额外的辐射。关于第 3 个电容的焊接:最好在模块上面挂掉一小块蓝油,待露出铜皮后再焊接上去,以便更好的连锡。

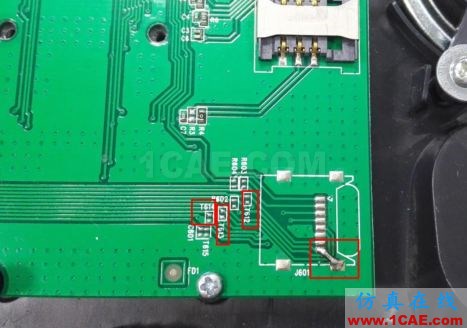

3 、在按键板上位号 T612、T613、T614 处焊接上 100pF/0402 的电容,并在 J601 的右下角管脚处焊接一个 100pF/0402 的电容到地,如下图所示。
