频谱分析时如何防止漏测频点

2017-03-24  by:CAE仿真在线  来源:互联网

目标解决疑问

频谱仪的使用者,而且往往是射频资深工程师,常会对频谱测试结果曲线中是否漏测了频点有疑问,或者对某些频点的测试值有疑问。

本文提供合适的方法和规则,理解频谱测试结果,避免错漏。

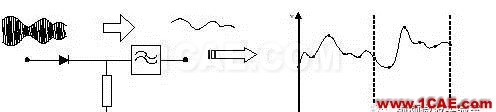

频谱仪的传统结构

频谱分析时如何防止漏测频点ansys hfss图片1

现代频谱仪的检波器通常是数字的,是一些加权算法,是对视频信号的处理和计算。

频谱上每一个显示点,对应N个测试值;每个测试值,各自对应都有M个采样值。上述“对应”关系,符合数字检波器的算法。

频谱分析时如何防止漏测频点ansys hfss图片2

最大峰值 - 显示值对应N点测试值的最大值,测试值对应M点测试值的最大值;


最小峰值 - 显示值对应N点测试值的最小值,测试值对应M点测试值的最小值;


自动峰值 - 显示值对应N点测试值的峰峰值(最大最小值的连线),测试值对应M点测试值的峰峰值;


RMS值 - 显示值对应N点测试值的RMS值,测试值对应M点测试值的RMS值;


平均值 - 显示值对应N点测试值的平均值,测试值对应M点测试值的平均值。


当被测信号是连续波


峰值 - 没有漏测,光标读数电平准确,频率有偏差< 5%SPAN;


其它检波 - 可能漏测,光标读数电平偏小,频率有偏差;


其它检波的正确设置 : SPAN/(扫描点数) < RBW/2


~~~ 保证测试值电平和频率的准确

当被测信号是时分信号(脉冲)


除须满足上述要求,还应当正确设置扫描时间


~~~ 扫描时间 > 信号周期×2×扫描点数
