UG草图命令---约束条件（UG11.0）

2016-11-01 by:CAE仿真在线来源:互联网

如果启用创建自动判断约束选项,则每当您施加约束时,都将评估草图以确定:

欠约束的几何对象

在约束创建过程中,欠约束的曲线或点显示自由度箭头。完全约束草图时:

•自由度箭头不显示。

•“状态”消息显示草图已完全约束。

•默认情况下,几何图形改变为淡绿色。

过约束的几何对象

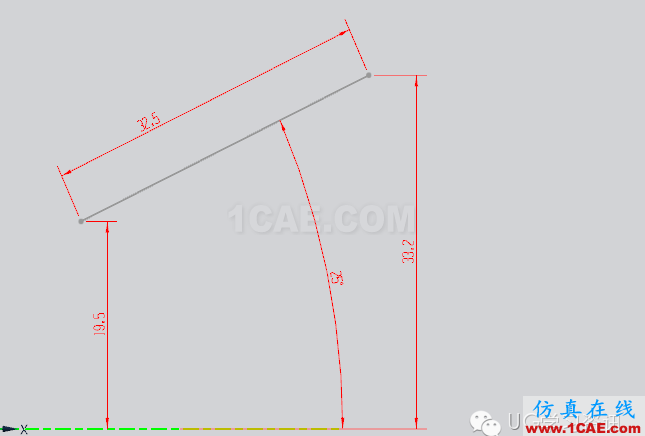

当对曲线或顶点应用的约束超过了对其控制所需的约束时,曲线或顶点就过约束了。默认情况下,几何图形以及与其相关联的任何尺寸变为红色。

冲突的约束

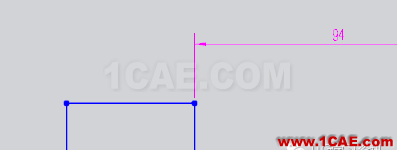

约束也会相互冲突。默认情况下,冲突的约束以及冲突中的相关几何图形变为品红色。显示上一次解算条件下的草图。

在草图任务环境中,可使用延迟评估命令来延迟草图评估,直到您执行以下操作:

•关闭延迟评估选项。

•选择草图组中的评估。

•退出草图任务环境。

关于延迟评估的实际应用请看历史消息:《UG草图延迟评估使用-(UG11.0)》
