UG分模补孔方法

2016-11-01  by:CAE仿真在线  来源:互联网

一,片体补孔:

  1. 有界平面,选取孔的周边边界

    UG分模补孔方法HFSS分析图片1

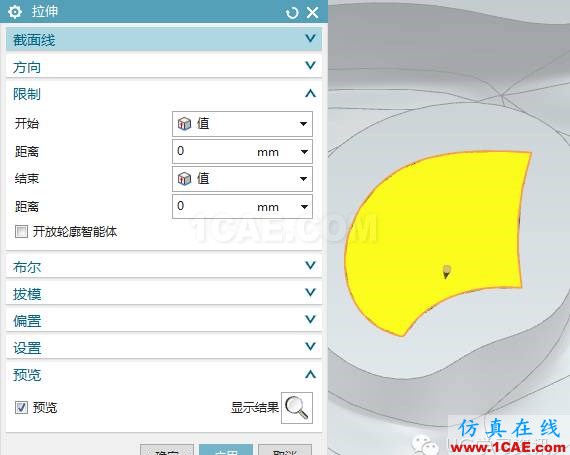

  2. 拉伸,平面选取边界注意距离都设为0,还有直伸面都可以用拉伸来修补

    UG分模补孔方法ansys hfss图片2

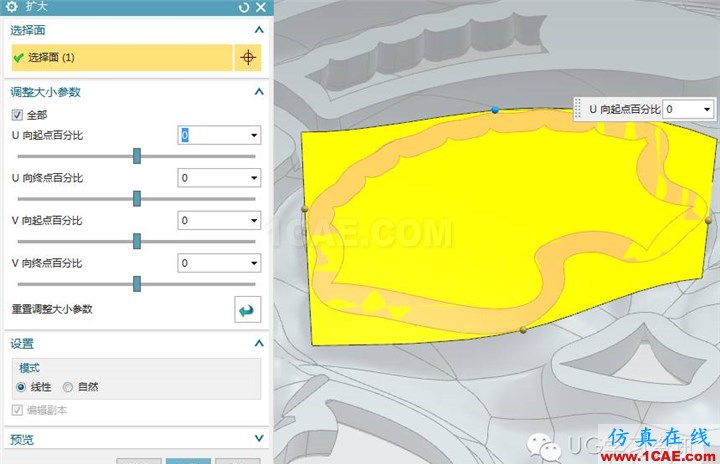

  3. 扩大面+裁剪片体/布尔减   适合补曲面,如果孔边界有多个曲面需要多个扩大面缝合后再裁剪(多个扩大面相互有重合需要裁剪再缝合)

    UG分模补孔方法HFSS结果图片3

  4. 曲线网格   网格曲面在补孔并不好用,但在复杂曲面其它方法补孔失败的时候可以辅助曲线网格补孔

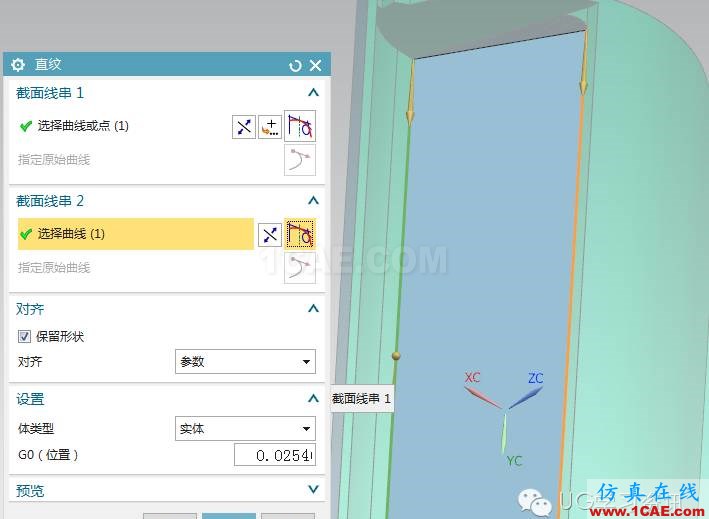

  5. 曲线组/直纹 对一些狭长孔,孔边没有参考面比较常用

    UG分模补孔方法HFSS分析图片4

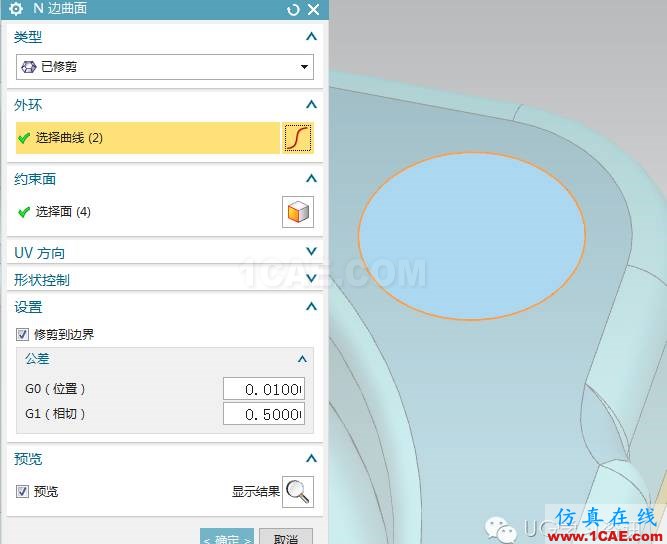

  6. N边曲面  平面最好不用N边曲面来修补

    UG分模补孔方法HFSS分析图片5

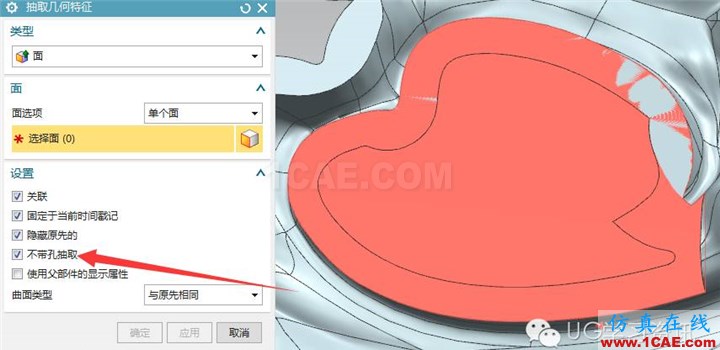

  7. 抽取面+删除孔+裁剪面

    UG分模补孔方法HFSS分析图片6

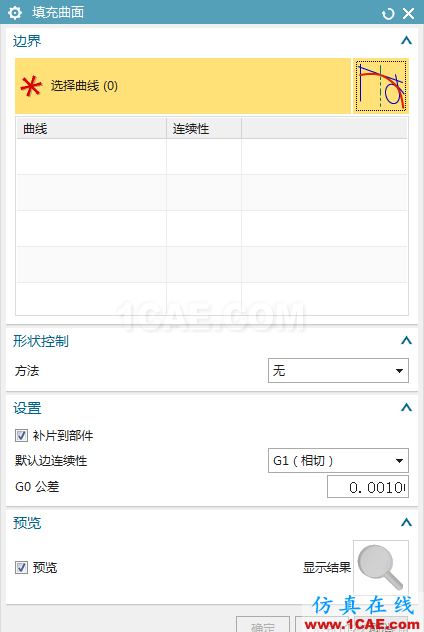

  8. 填充曲面   比较好的曲面修补方式

    UG分模补孔方法HFSS分析图片7

除 了这些补孔方式之外还有实体补孔,注射模向导里的注射模工具补孔。
