武林秘籍：4G手机天线解决方案之分段调频, 让天线更smart, 从被动走向主动

2016-11-07  by:CAE仿真在线  来源:互联网

近日,与行内专业人士,台湾天线厂家太盟科技(Cirocomm Technology Corp.)技术总监周信辉(Ryan Chou)先生喝茶交流,谈到4G天线给一些智能手机的厂商带来了不少的困惑。我告诉他当前4G智能手机所遇到的挑战,主要困难是频段多、面板大(前玻璃)、后盖硬(后金属)、尺寸小、干扰烦等几个特别突出的问题。这些问题让做4G手机的朋友们在进行天线设计时很是头痛。

帅气的Ryan淡淡一笑,轻松的说:“这有何难,我们已又有一些解决方案。”随即,在笔者诧异的眼神中他拿出笔记本电脑,展示了他的一种已经成功的案例。

他介绍说,太盟遵循“化繁为简”的思路和方式,开发了一种能调整到目标工作频段的天线系统。这种调谐式天线(Tunable antenna)可被称为“智能天线”或“自适应天线”。其基本原理是,将瞬时工作频率限制为一个或两个感兴趣的窄带频段,以满足特定地区的协议要求。这样,对宽带工作的要求就降低了,允许天线被装进更为紧凑的空间,同时又不牺牲辐射效率。

接下来,他用一组图给我进行了简单的演示:

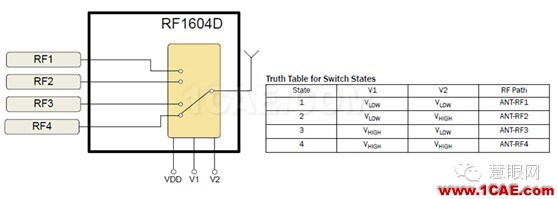

图一:共有一个天线接收支架,信号引进来后,就能过芯片进行分段处理。请注意有V1、V2二个电压输入端。

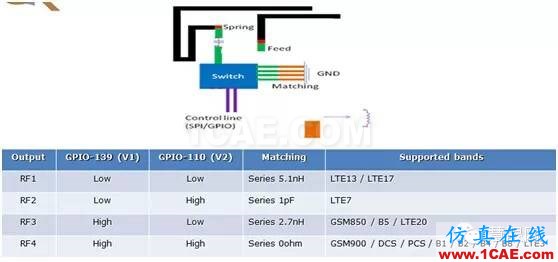

图二,这是关键,包括各段负责的频道及信号处理点。

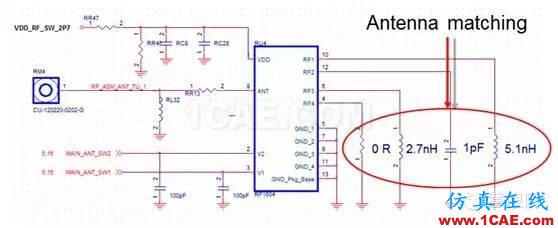

图三线路原理图。

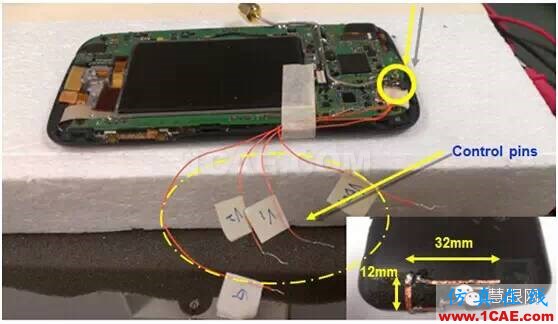

图四实物尺寸,有图有真相。下面是实物展示。请大家注意,这个天线的尺寸是32MM*12MM,这个尺寸,你还满意吗?V1、V2要接控制端。

图五各种制式对应频段。

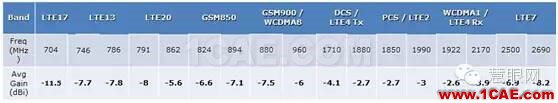

图六各频段所获得的信号强度测试表,Ryan表示因为天线尺寸的问题,低频的测试数据还不是太好,但还可以改善。

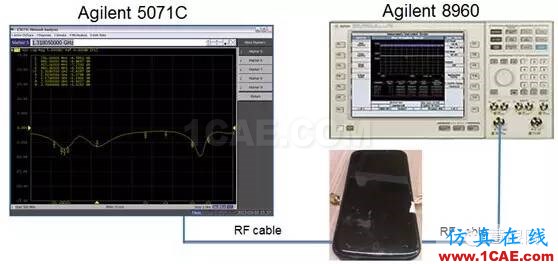

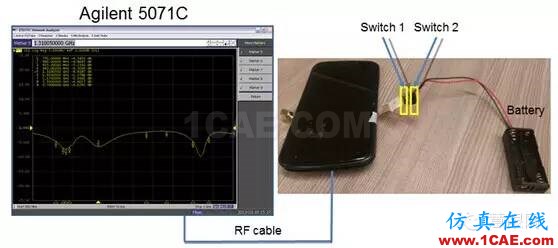

图七在幕后的那些东西。这是模拟地面基站发射和对信号进行采集调整。

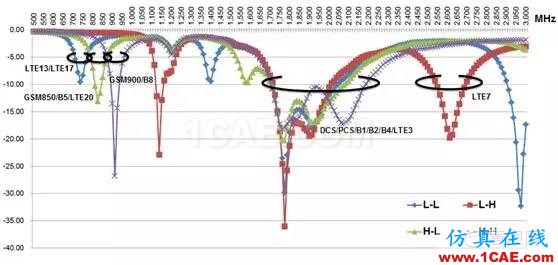

图八分段抓取信号数据,这样会不会看得更明白些?

Ryan表示,这种方案可以将天线的面积减少20%,更适于手机的布局和设计。该方案采用主控IC来对信号进行智能识别选择,之后再对天线进行选择调频,使天线从之前的被动器件变为主动器件。且在与平台进行配合后,定时侦测和选择周边的信号,进行自动选择,也更加智能化。在这一过程中,对信号的调测是犹为重要的。Ryan说作为老牌天线厂家,太盟已在这方面积累了丰富的经验,曾服务于台湾手机大厂H公司等,可以为客户提供全方位的技术支持和产品服务。

最后,Ryan大侠将该技术总结为十六字密决,并在此传授给大家:“共用天线,频分四段,智能选择,重在调测”。
