USB数据线基本原理介绍+信号完整性分析

2016-10-31  by:CAE仿真在线  来源:电磁分析项目部

开门见山:

1、、USB数据线,实际上是一个电源线和一对双绞数据线和一个地线,以及外部的导体屏蔽层组成,共4线1导体屏蔽层

2、、其内的数据就是传统的双绞线,里面走的是中高频电压(注意是电场信号而不是电波,理想导体内电磁波是0的)脉冲信号——而绝对不是像波导或光纤那样的电磁波信号哦

所以千万不要以为usb线怎么高大上,其传输数据部分只是双绞线而已,但高大上之处在于系统性能:协议,带宽管理,稳定性保障方法,使其达到协同和高速稳定

3、usb3.0的特别之处:增加了2对双绞线,用于高频数据传输,它采用了新的结构,提供了三条差分耦合信号线(TX+/Tx-、 RX+/Rx-和 D+/D-(D是原有的))

其中高频双绞线,最高截止频率大概在2.5Ghz左右,理论上可提供最高5Gb/s的数据率。

USB数据线基本原理介绍+信号完整性分析HFSS分析图片1

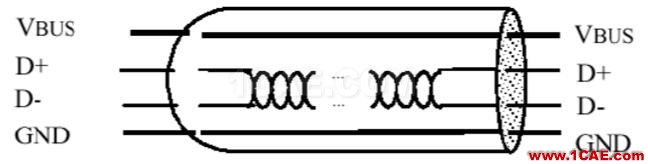

图:usb3.0 新的结构——界面图

下面的图示,能很好展示usb线缆的基础原理:

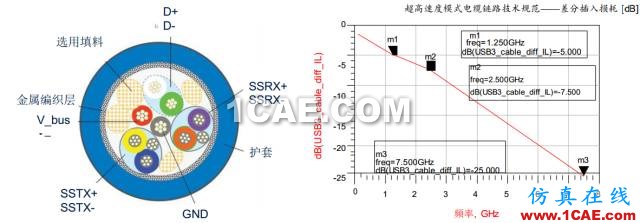

USB数据线基本原理介绍HFSS结果图片1

图:usb2.0 线缆横截面结构

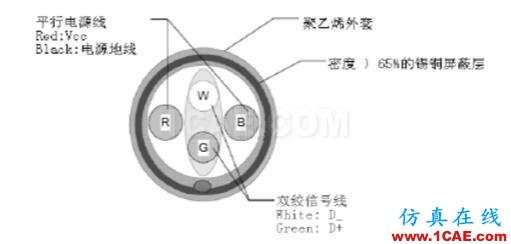

USB数据线基本原理介绍HFSS结果图片2

图:usb线缆结构

USB数据线基本原理介绍HFSS结果图片3

图 usb信号


USB数据线基本原理介绍HFSS结果图片4

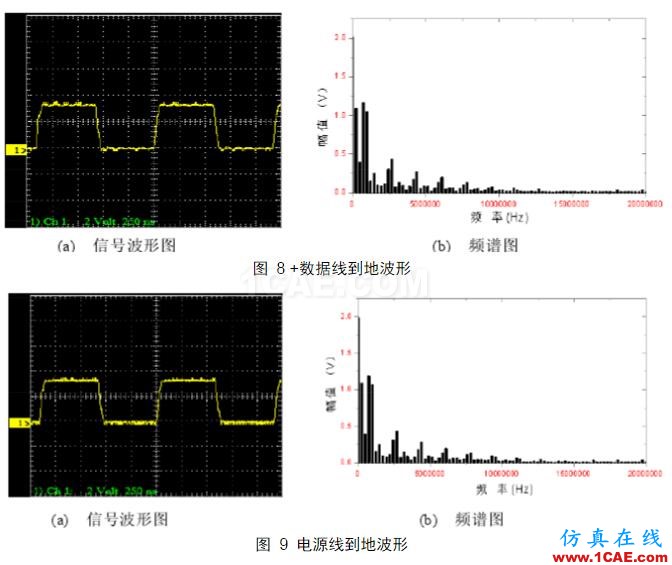

实际测试usb数据线的数据波形和电源波形图
