超薄手机天线制造技术介绍

2016-10-29  by:CAE仿真在线  来源:互联网

2016年智能手机的一个市场动向是走向超薄化,即将推出的苹果7也号称比苹果6薄。金立手机也在做3.9mm厚的冲刺。手机超薄化后,天线如何制造?天线放置在手机什么位置?下面一一枚举下:


一、手机玻璃盖板上放置天线


目前手机结构有两种,其一是苹果手机结构,特征是玻璃盖板后面粘接超薄塑胶+五金扣位结构,我们称为苹果结构;其二是手机中有一块中板,液晶片和电路板粘贴在两边,如华为、酷派等手机型号都是这种结构。

苹果手机采用了一体化盖板:


超薄手机天线制造技术介绍HFSS仿真分析图片1


玻璃盖板与触摸层、扣位、天线一体化设计,是一种超薄手机结构。这类一体化TP盖板中塑胶部分和玻璃部分是天线载体。天线可以制造其上。


超薄手机天线制造技术介绍HFSS仿真分析图片2



超薄手机天线制造技术介绍HFSS仿真分析图片3


这种结构中,塑胶+五金扣位是制造难点,我们提供完整的制造交钥匙工程.



二、手机中板上制造天线

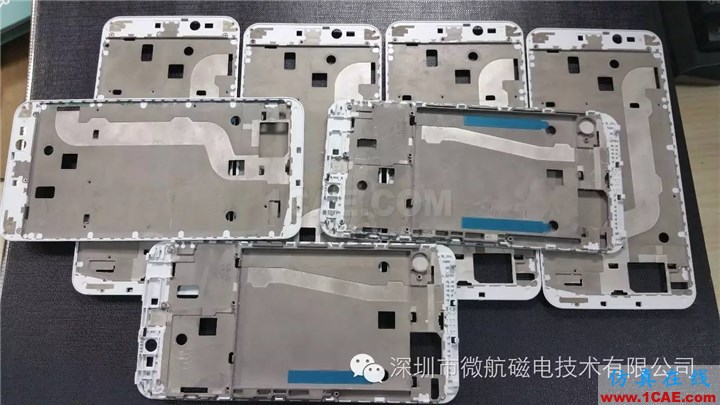

手机中还有一类主流的结构,即有中板结构,一般采用塑胶、铝镁合金或者钛铝合金、不锈钢包塑胶注塑成型,塑胶完成精细的定位和扣位结构。采用这类结构的有华为、酷派等手机型号。

手机超薄化后,为了加强结构强度,会采用金属+塑胶的中板,这类中板中塑胶部分是天线的极佳的载体。


超薄手机天线制造技术介绍HFSS仿真分析图片4


手机中这类中板结构,适合制造厚度在6.0左右手机,若手机厚度低于6.0mm,则采用苹果结构比较合适些.


三、 手机后盖上制造天线

手机后盖一般主流是采用金属材质,其技术和工艺发展脉络是:


A:全金属机身后盖+部分金属分段,分段线在后盖,如苹果5/6白线结构


B:全金属机身后盖+部分金属分段,分段线在顶和底部边框上,如苹果7和魅族手机型号;


C:全金属机身后盖,不分段,完整结构.部分手机厂商在研究的一种结构,需要把天线制造在TP盖板上,且把手机后盖金属与天线投影区域加高介电系数材料.把槽孔天线转换为共面波导CPW.

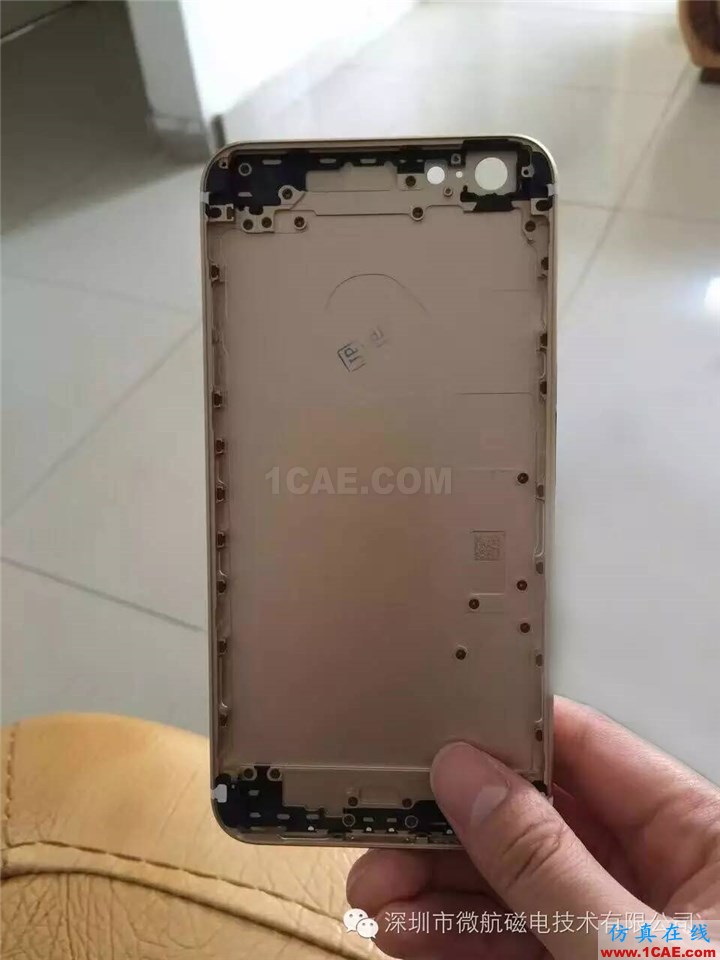

对于C型的进展,笔者认为可以规避纳米注塑和手机分段的繁琐工艺,降低部件成本.下图是采用纳米注塑工艺把金属粘接在一起的部分图片:



超薄手机天线制造技术介绍HFSS培训课程图片5

超薄手机天线制造技术介绍HFSS培训课程图片6

超薄手机天线制造技术介绍HFSS培训课程图片7


手机技术发展一日千里,只有站在手机天线射频设计高度和精通材料成型才能预测到未来趋势,为了实现全金属后盖,降低手机制造成本和把更美观产品展现给消费者,射频材料专家未雨绸缪准备好了高介电/低损耗的材料供天线设计工程师选用.


手机玻璃盖板上制造天线


手机中玻璃盖板是天线极佳载体,尤其是5G起来后,相控阵天线需要对称的结构,这块飞地开始进入射频工程师视野.


超薄手机天线制造技术介绍HFSS培训课程图片8



超薄手机天线制造技术介绍ansys hfss图片9



总之:手机超薄化发展后,手机中天线制造工艺和位置也在发生变化,深圳市微航磁电专事天线技术制造,与上游的手机方案公司/天线设计公司紧密合作,在玻璃/含铝金属+塑胶上/超薄塑胶薄膜上制造各种手机天线.定制苹果67手机中超薄TP含天线一体化盖板,提供介电系数9的低损耗高介电塑料.
