【Mesh案例】 07：无厚度壁面【转发】

当几何体厚度相比计算域尺寸来说可以忽略不计时,此时可以创建无厚度壁面,如下案例中计算域中的挡板。本案例主要讲述如何利用ANSYS Mesh解决此类计算域中存在有无厚度几何的问题。

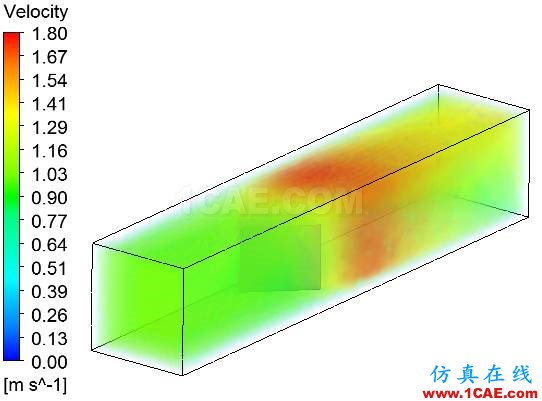

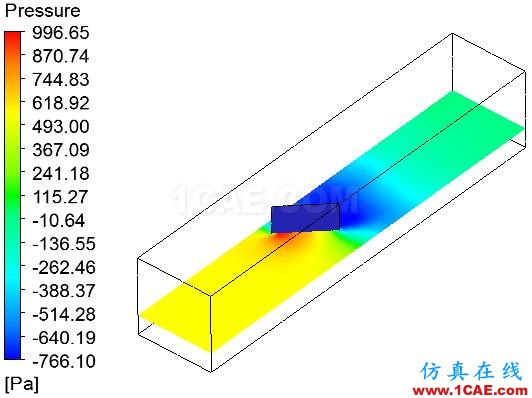

本案例模型计算结果如下图所示。

利用ANSYS Mesh划分这类存在无厚度几何的计算域网格实际上是非常简单的。主要步骤包括:

• 边界命名

要想在求解器中识别无厚度壁面,那么在划分网格过程中必须给无厚度壁面命名。边界命名可以在DM或Mesh模块中通过选择边界面,选择菜单Named Selection来实现。

• Form a New Part

如果想要划分节点一致的网格,则此步至关重要。

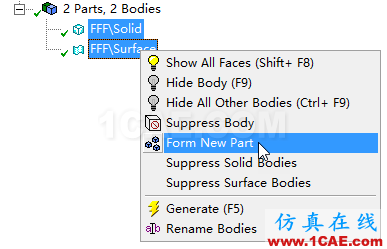

在DM中选择计算域及无厚度面,点击右键选择菜单Form New Part组合成新的计算域。

划分完毕后的网格在Fluent打开后,会自动生成shadow面,此shadow面不能改成interior边界。
