FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】

2017-05-08  by:CAE仿真在线  来源:互联网

  1. 计算模型

采用如图模型,长度2米,宽0.2米。边界均为绝热壁面。

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent仿真分析图片1

2、选择密度基及瞬态求解

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent培训课程图片2

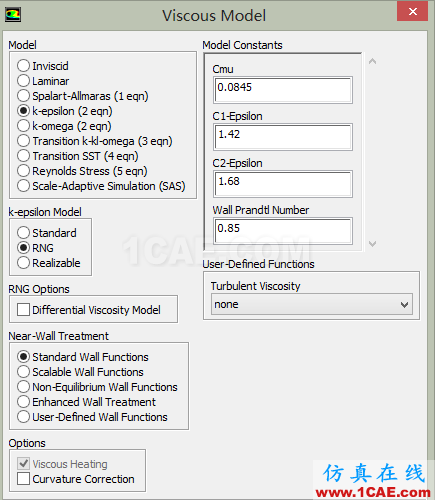

3、选择RNG k-E湍流模型

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent培训课程图片3

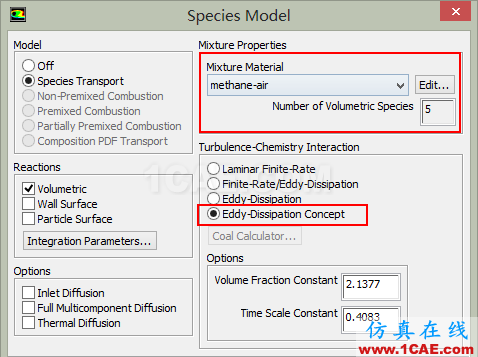

4、选择组分输运及EDC模型,参数保持默认。

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent培训课程图片4

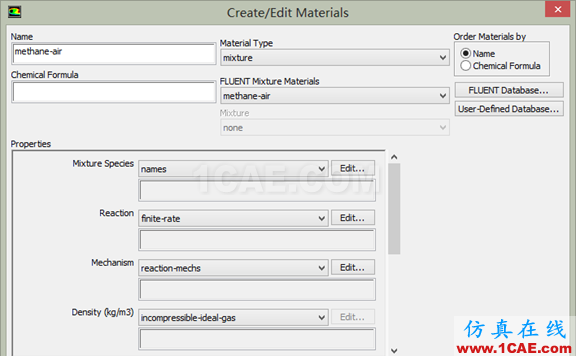

5、采用默认材料参数

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent培训课程图片5

6、四周为光滑无滑移绝热壁面,所以边界条件默认,没有进行任何设置。

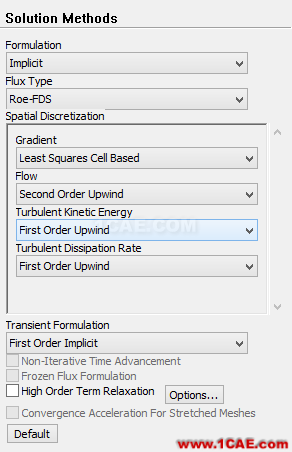

7Solution Methods采用默认设置

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent分析案例图片6

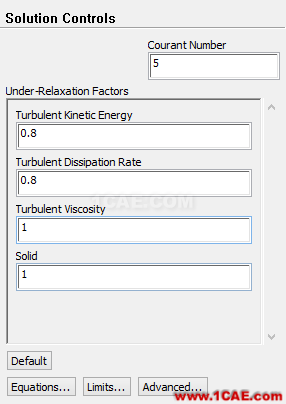

8Solution Control采用默认

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent分析案例图片7

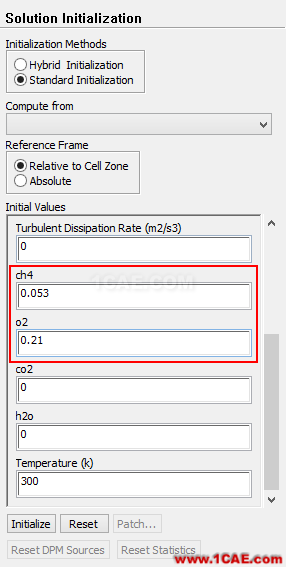

9、初始化。甲烷体积分数9.1%折算成质量分数为5.3%,氧气质量分数0.21,所有速度为0,湍流参数为0,CO2H2O0,温度为300K

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent分析案例图片8

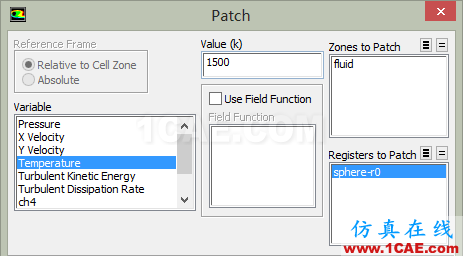

10Patch区域。

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent分析案例图片9

温度1500K,

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent图片10

CO2质量分数0.145,H2O质量分数0.118,CH4O2质量分数均为0。下面是温度Patch后的结果。

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent图片11

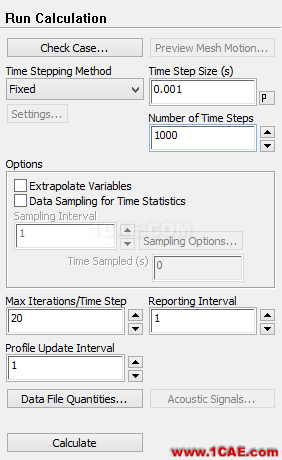

11、设置时间步长0.001,时间步数1000步进行计算。

FLUENT模拟密闭空间气体爆炸遇到的问题【探讨】fluent图片12

在坐标点(0.5,0.1)与(1,0.1)处定义监测点,监测压力变化。

计算中存在的问题:

  1. 压力值非常低,只有几百帕。我看文献上相同的计算条件,超压值可以达到几十千帕。
  2. 温度变化很慢,或者说化学反应很慢。检查反应物云图的确有生成物产生,但是很慢。

问题:

(1)采用上述的方式计算密闭绝热空间气体爆炸过程,设置上有没有什么问题?或者说最需要关注哪些地方?

(2)用压力基还是密度基计算?有资料说爆炸过程中压力波以超音速传播,那么是否用密度基更合适?

(3)压力值很低是否和组分物性密切相关?利用FLUENT材料库中的methane-air混合物模型是否可行?先不讨论精确性,利用默认材料模型是否可以计算?
