【小白的CFD之旅】10 敲门实例【转发】

2017-01-18  by:CAE仿真在线  来源:互联网

按黄师姐的说法,做好第一个案例很重要。第一个案例既可以帮助理解CFD的工作流程,还可以帮助熟悉软件的操作界面。
黄师姐推荐的入门案例来自于ANSYS官方提供的培训教程,是一个关于交叉管内流动混合的案例,涉及到流动及传热。

1.问题描述
2.案例目的
2.FLUENT设置
2.1 导入网格
2.2 General设置
2.3 Models设置
郑重申明

1.问题描述

两个异径管道相交,分别流入不同温度的介质,利用FLUENT求解介质混合后的状态。

【小白的CFD之旅】10 敲门实例【转发】ansys图片1


2.案例目的

案例包含了利用FLUENT进行仿真计算的基本步骤。通过本案例可以学习的内容包括:

  • 读入计算网格
  • 选择并设置流体介质属性
  • 定义计算边界条件
  • 设置计算监测
  • 进行仿真计算
  • 计算后处理

2.FLUENT设置

2.1 导入网格

案例中并没有包括几何模型创建及网格划分过程,因此案例从网格导入开始。

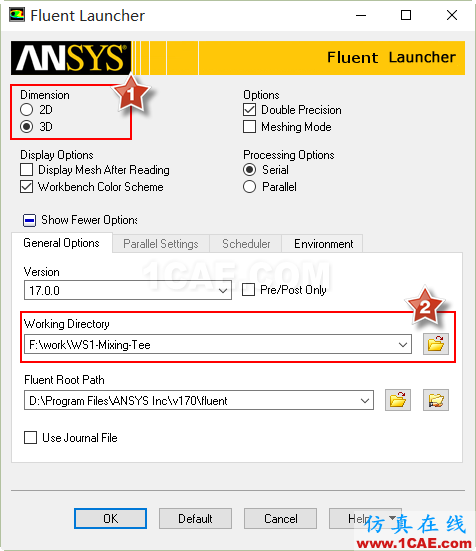

  • 启动FLUENT,启动面板中进行如图所示设置。
    • Dimension:选择3D
    • Working Directory:选择设置案例工作路径
      【小白的CFD之旅】10 敲门实例【转发】ansys图片2
  • Fluent启动后,导入网格文件

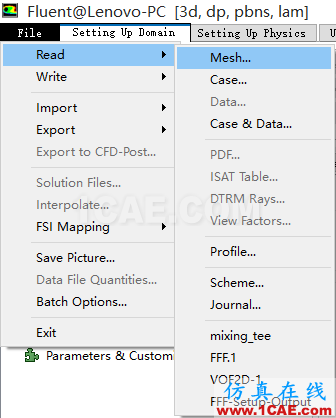

    • 利用菜单File|Read|Mesh…,在弹出的文件选择对话框中选择网格文件Mixing_tee.msh,选择OK按钮确认选择
      【小白的CFD之旅】10 敲门实例【转发】ansys分析案例图片3

2.2 General设置

选择模型树节点General后,在其右侧会显示出General节点的设置面板,如图所示。

【小白的CFD之旅】10 敲门实例【转发】ansys分析案例图片4



图中包含的按钮及选项:

  • Scale:缩放网格尺寸
  • Check:检查网格
  • Report Quality:报告网格质量
  • Diaplay:显示网格
  • Type
    • Pressure-Based:采用压力基求解器
    • Density-Based:采用密度基求解器
  • Velocity Formulation
    • Absolute:绝对速度
    • Relative:相对速度
  • Time
    • Steady:采用稳态计算
    • Transient:采用瞬态计算
  • Gravity:设置重力加速度
  • Units:设置单位

  • 1.Display
    导入网格后网格并不直接显示在图形窗口中,此时可通过树形节点General中的设置面板中Dispaly按钮显示计算网格

    【小白的CFD之旅】10 敲门实例【转发】ansys分析案例图片5


  • 2.模型Scale

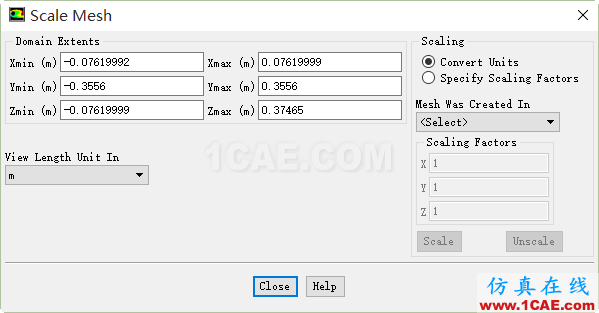

    选择模型树节点General,之后选择参数面板中的Scale…按钮,在弹出的对话框中检查计算域尺寸。如图所示。

    查看图中的Domain Extents,观察计算域尺寸与要模拟的计算空间尺寸是否吻合,若不吻合的话,需要通过设置缩放因子对网格进行缩放。


【小白的CFD之旅】10 敲门实例【转发】ansys分析案例图片6


  • 3.Check网格
    点击Check按钮,软件自动检查网格并在文本窗口中显示网格信息,包含计算域尺寸、网格体积统计、网格面统计等。如图所示。

    比较重要的参数为minimum Volume,确保该参数值为正值。建议在读入网格之后及网格缩放之后进行网格检查工作


【小白的CFD之旅】10 敲门实例【转发】ansys培训课程图片7


  • 4.Report Quality
    点击此按钮输出网格质量信息。如图所示。根据网格形状的不同,FLUENT输出的网格质量评价指标也不相同。对于本案例,FLUENT输出了三个参数:
    • Minimum Orthogonal Quality:最小正交质量
    • Max Ortho Skew:最大正交歪斜率
    • Maximum Aspect Ratio:最大长宽比


【小白的CFD之旅】10 敲门实例【转发】ansys培训课程图片8


最小正交质量值范围为0~1,最差为0,最好为1,一般情况下要求网格最小正交质量大于0.2;最大歪斜率取值0~1,越小越好。

  • 5.采用Pressure-Based求解器
  • 6.使用Absolute速度格式
  • 7.采用Steady稳态计算
  • 8.设置Units

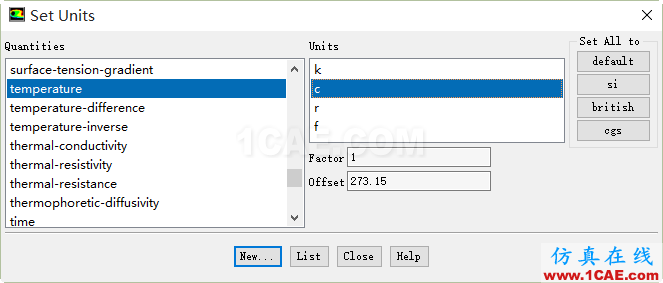

    默认温度单位为K,这里为方便起见设置温度单位为℃。选择按钮Units..打开单位设置面板。如图所示,选择Quantities列表项temperature,在右侧列表框中选择单位为c。完毕后点击Close关闭对话框。
    【小白的CFD之旅】10 敲门实例【转发】ansys培训课程图片9

    不管使用何种单位,FLUENT在求解时始终使用国际单位制,这里设置单位只是为了前处理设置方便。


2.3 Models设置

模型树节点Models用于选择并设置计算过程中所涉及的物理模型。如图所示。

【小白的CFD之旅】10 敲门实例【转发】ansys培训课程图片10



FLUENT提供的计算模型包括:

  • Multiphase:多相流模型,用于模拟多相流现象。
  • Energy:能量模型。当计算涉及到传热时需要激活能量模型。
  • Viscous:粘性模型。如考虑湍流时需要在粘性模型中进行设置
  • Radiation:辐射模型。当计算域中存在大的温差需要考虑辐射效应时需要激活此模型
  • Heat Exchanger:热交换器。在计算域中构造换热器模型
  • Species:组分模型。当需要模拟组分扩散或化学反应时需要设置此模型
  • Discrete Phase:离散相模型。模拟计算域中的稀薄颗粒运动轨迹
  • Solidification & Melting:凝固融化模型,模拟材料固液相变
  • Acoustics:气动声学计算
  • Eulerian Wall Film:欧拉液膜模型
  • Electric Potential:电势模型

本案例中涉及到传热及湍流,因此需要激活EnergyViscous模型。

  • Energy模型设置
    Energy模型不需要设置任何参数,只需要激活即可。
    【小白的CFD之旅】10 敲门实例【转发】ansys培训的效果图片11
  • Viscous模型设置

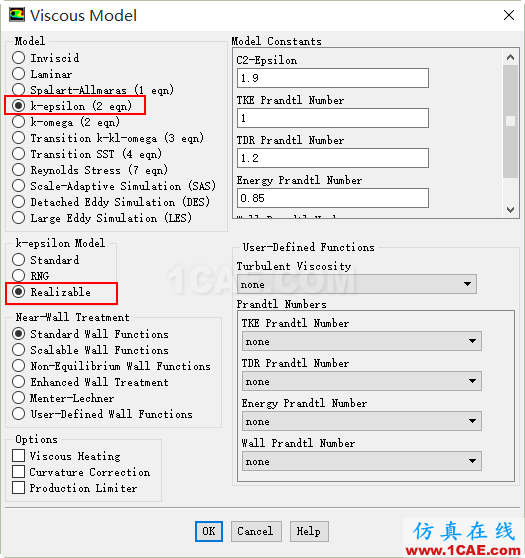

    激活Viscous后,选择k-epsilon模型,在子模型选项中选择Realizable,如图所示。
    【小白的CFD之旅】10 敲门实例【转发】ansys培训的效果图片12

注:由于案例较长,因此将其拆散为多篇


郑重申明

  • 本系列根据真实经历改编,如有雷同实属巧合,请勿人肉
  • 转载请务必保证文字完整

下载文中的msh文件

来自为知笔记(Wiz)




转自:流沙[胡坤]
