fluent的shadow究竟是什么?thermal condition的heat coupled又是什么?

2016-09-30  by:CAE仿真在线  来源:互联网

这两个问题今天碰到一起了,顺便给各位做个备忘

shadow 顾名思义就是影子,影子其实不存在的实体,只是另一个实体的影子,这正好就是事情的本质。

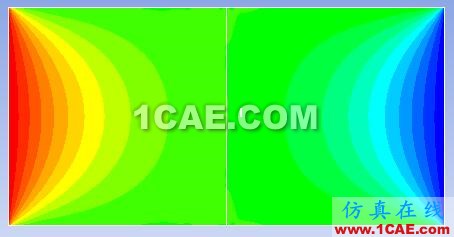

比如图下图,两个正方形连起来的两个容器,中间只隔着一扇墙,如果该墙厚度为0,那么就会出现一个问题,这个墙究竟属于右边的zone呢还是左边?

其实两边都属于,这种情况又要对应,fluent就建立了所谓的影子边界的概念。即强制制造一个影子出来,使他们能与zone配对。

体现在边界条件上,你会看到多出来一个-shadow的wall。


那这个有什么用呢?

首先解决了两个不同zone的相互区分问题,比如左边是水右边是空气这种问题,但是由于他们是影子关系,所以,你改动任意一个,另一个会跟着自动变化,总之他们总是一样的(本来就是一个东西嘛)。


其次,在热问题上,他可以解决那些实际上有一扇墙(wall)——物质流体通不过,但是却不阻挡热流通过,即热通过那里好像没有墙一样可以穿透,那时候需要用到这种影子的coupled关系。

如下图所示,这里使用了热边界条件里面的一个特殊的耦合边界条件,就是指这一类的。




热边界条件里面的一个特殊的耦合边界条件coupled




流体不能通过wall



但是热流可以自动通过coupled的wall



wall本身默认是绝热的,也可以通过其他热边界条件来改变,包括温度、热流等,此处只是给大家讲讲什么是coupled类的热条件。希望能给大家带来帮助。


(完)
