Fluent ICEM CFD导入Profili翼型数据

2016-08-29  by:CAE仿真在线  来源:互联网

Profili是一款用于飞机机翼设计和分析机翼的空气动力学的分析设计软件,其包含了大量成熟的翼型数据。通过将Profili中的翼型数据导出至ICEM CFD中并建立CFD计算模型,可以分析翼型的气动性能。

1、在Profili中选择所需的翼型,并导出坐标数据。

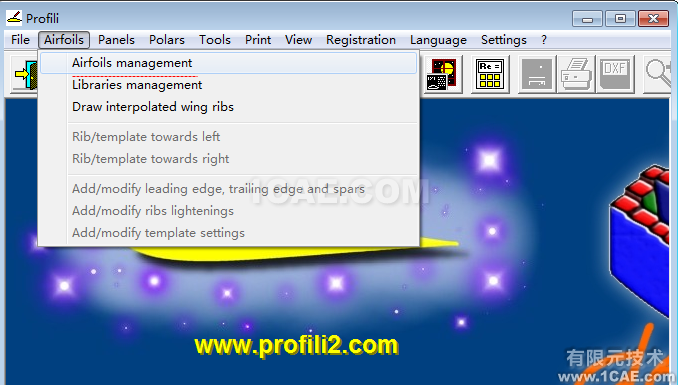

如下图所示,选择菜单【Airfoils】>【Airfoils management】

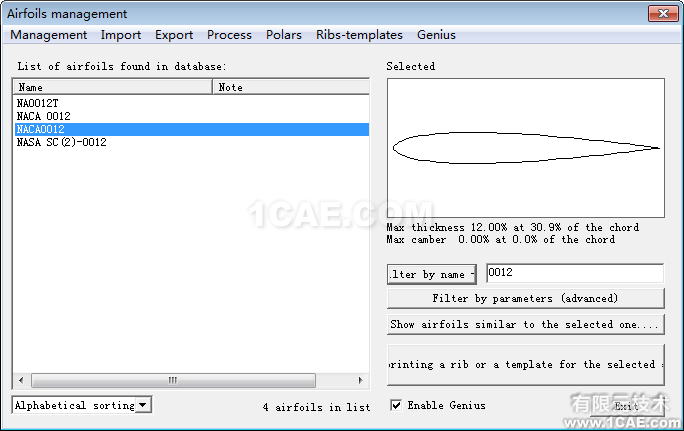

在弹出的对话框中,选择合适的翼型,如下图所示。

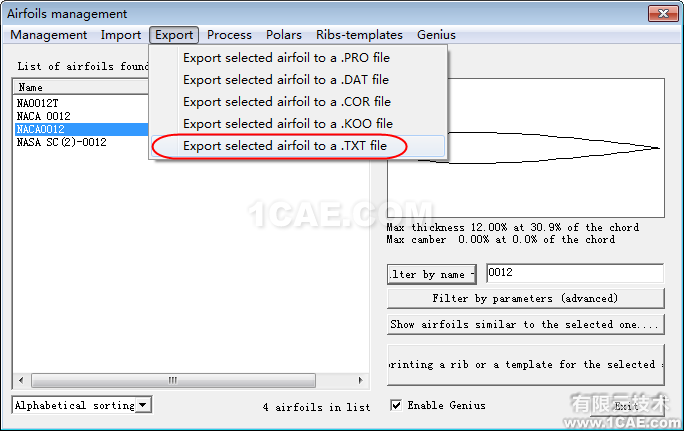

选择菜单【Export】>【Export selected airfoil to a .TXT file】,将坐标数据导出为txt文本数据。

2、处理文本数据

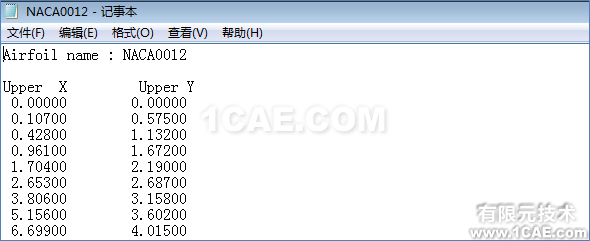

导出的文本数据需要进行处理才能导入ICEM CFD中。文本文件打开后如下图所示。

需要将多余的文字去除掉,仅保留坐标点数据。如图所要去除的数据包括第一行、第三行以及后续的文字行。

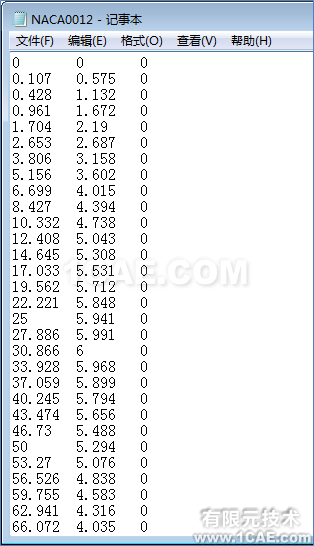

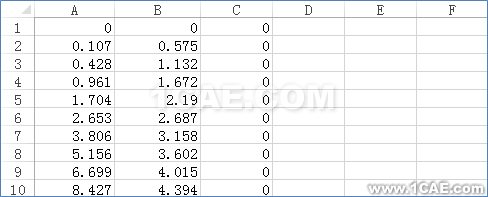

多余文字去除后,需要添加Z方向坐标,一般如果计算2D模型的话,可以设置Z坐标为0。为方便处理,可以采用excel进行添加。Excel中添加Z坐标后如下图所示。

从EXCEL中将数据导出为txt文本文件。如下图所示。

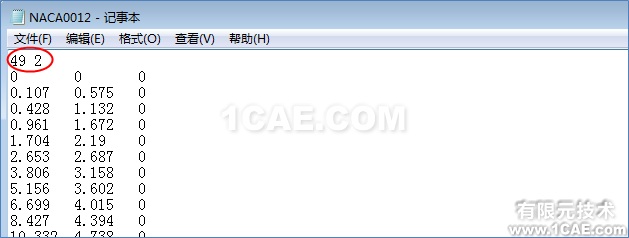

需要在txt文件中添加数据,如下图中第一行所示。其中49表示每一条线上点的数量,2表示线的数量。意思是,从第二行开始到最后一行一共是两条线,每一条线有49个点。OK,至此数据处理完毕,下一步即可将数据导入到ICEM CFD中进行建模了。

3、导入数据至ICEM CFD中

启动ICEM CFD,利用菜单【File】>【Import Geometry】>【Formatted point data】,如下图所示。

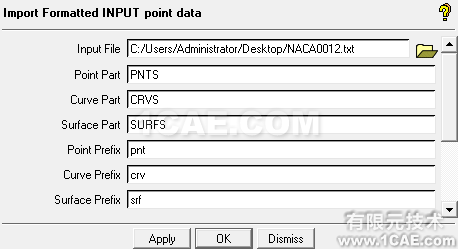

在弹出的文件选择对话框中选取上一步处理好的数据文件,如下图所示。

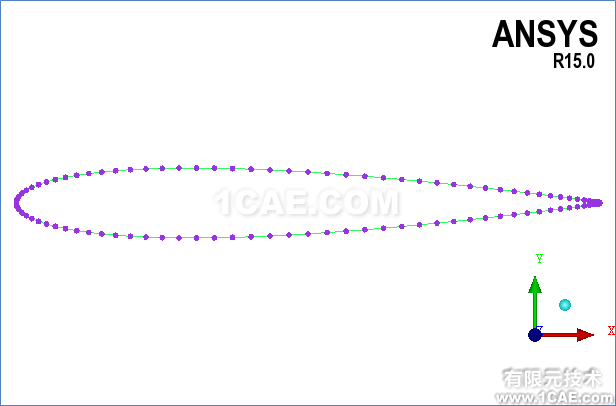

点击Apply按钮生成几何。生成图形如下图所示。

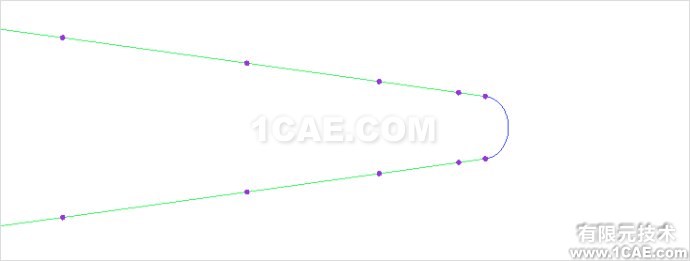

局部放大图形,可以看到尾部并未封闭。如下图所示。

在计算过程中可以直接连接点将其封闭,也可以绘制多段线将其封闭。ICEM CFD提供了桥接曲线,很容易进行过度。

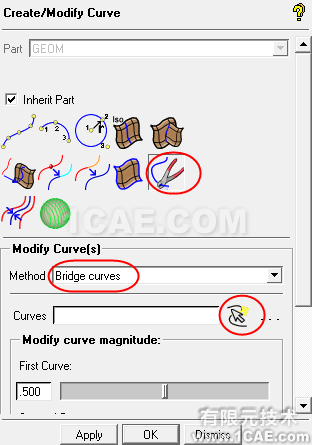

点击Geometry标签页下的Create/modify Curves按钮,弹出下图的数据操作窗口,选择modify curves按钮,设置method为Bridge curves,选取上图所示的两条曲线。

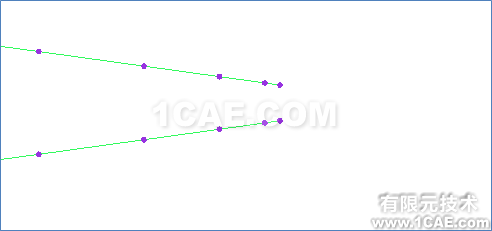

生成的桥接曲线如下图所示。

至此翼型几何导入完毕,后续操作过程即为流体域创建、网格划分等,此处不再赘述。
