CFX软件仿真块状物体在水面上打水漂

2016-08-07  by:CAE仿真在线  来源:互联网

CFX软件仿真打水漂

打水飘是人类最古老的游戏之一,据推测从石器时代就开始了。用扁型瓦片,用力擦水面飞出,瓦片碰水面弹起,继续向前飞出,再碰水面弹起,再向前飞出……如是反复多次,直至瓦片落入水中。

流速越大,液压越小。打水漂时,需要瓷砖高速旋转,在与水面接触时,水面的弹性给了它向上的冲击力,而且瓷砖旋转越快,打的水漂飞得越高,如果扔瓷砖时向外的速度较快,打的水漂就越多。当然也需要一定的技术。

这里使用CFX来模拟打水漂,CFX不具有网格重构的功能,而水漂飞行的过程涉及到网格的大变形,网格的拉伸和压缩都会很严重,所以使用CFXremesh功能对网格进行不断的重构,试探计算的网格非常粗糙:

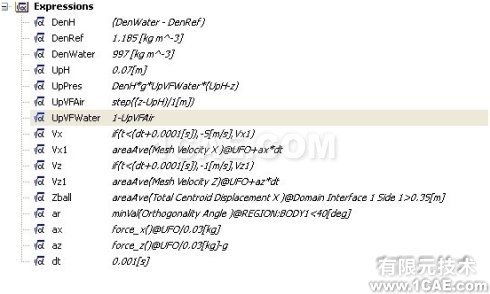

CEL and pre
:
CFX软件仿真打水漂

CFX软件仿真打水漂CFX软件仿真打水漂

结果:


CFX软件仿真打水漂CFX软件仿真打水漂

CFX软件仿真打水漂CFX软件仿真打水漂

CFX软件仿真打水漂

要模拟2次水漂,需要加长域,同时模拟中并没有加入水漂自身的旋转。
