ISIGHT平台架构及跨平台能力

2016-10-24 by:CAE仿真在线来源:互联网

一、企业级的多学科设计优化平台需要许多关键技术(CAX/PDM/SDM/CAO/PIDO...),我们可提供CIDO(CollaborationIntegration Design Optmization)这个层面的完整解决方案,这个CIDO解决方案包括6层,分别为:ØEnd User 界面层:

EASAWeb GUI

1、集成和优化层:iSIGHT/iSIGHT-FD

2、模型关联层:Sculptor/Morpher网格参数化重用和变形

3、工具层:CAD/CAE/CAMCodes

4、IT基础架构:FIPER

5、计算资源调度互连:LSF,Globus,......

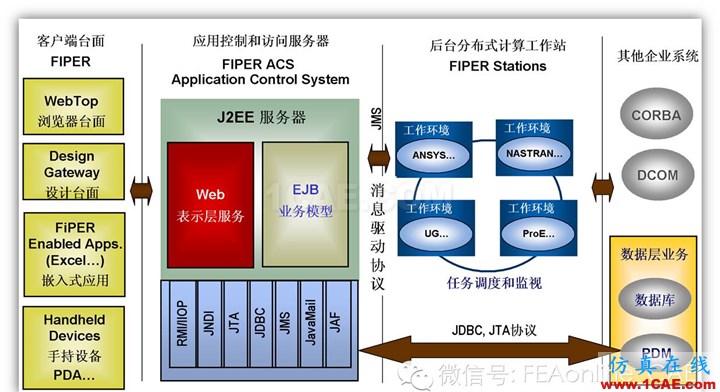

二、IT基础架构和设计协同层面(FIPER)

1、FIPER ACS(App Control System)是服务器、FIPER_Station是计算工作站,iSIGHT_FD是流程集成的客户端, WebTOP是网络门户,System_Dashboard是资源管理界面。

2、所以FIPER解决方案是基于传统的iSIGHT功能(个人或工作组范围的集成优化框架),然后在使用者规模、网络复杂性、模型复杂性、可扩展性、可定制性和可互连、可协同性上下了功夫,使企业级的多学科设计优化成为可能。

a、采用JAVA2企业版(J2EE)平台标准/JMS消息驱动机制/WebServices

b、基于分布式计算框架技术,支持Internet/Intranet应用

c、模型封装、数据交换采用标准的可扩展标签:XML协议

d、X.509安全认证、数据加密协议

e、并行分布式任务调度的网格技术

f、任何地方都可以访问服务(PDA, 浏览器、独立客户端等)

g、异构操作系统:IBM AIX UX, SUN Solaris,HP UX, Linux, Windows…

h、数据库: IBM DB2, Oracle 9i

i、J2EE应用服务器:IBM Websphere, BEA WebLogic

三、Isight软件支持多种操作系统下的安装和运行

1、Windows系列:NT、2000、XP、Server 2003、Vista等;

2、Unix系列:IBM AIX、HP-UX、Sun Solaris等;

3、Linux系列:Red Hat、Altix等。p

四、集成和优化层面

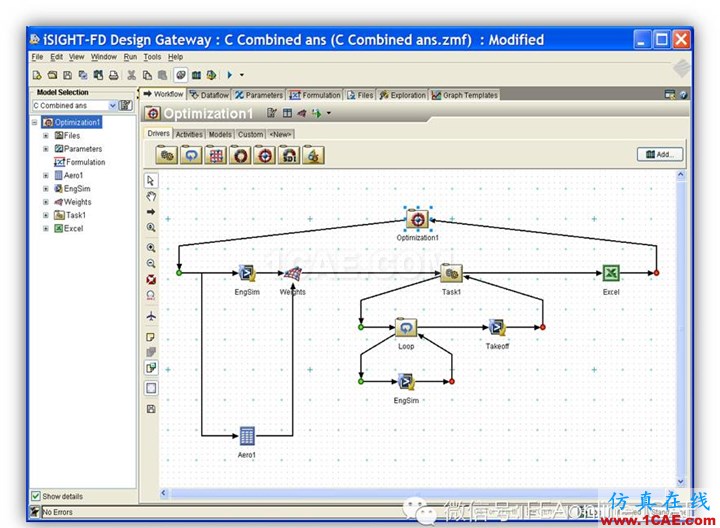

1、iSIGHT是面向协同设计环境(FIPER)的客户端集成优化桌面;

2、定位在“面向对象化集成、高度的易用性、完全的可视化、灵活的可定制性、与企业服务器的互联性”上,是传统iSIGHT在企业环境中使用的换代产品。
五、它可以:

1、让用户通过组件方式,集成自己的应用程序和流程,形成工作流,组件包括: Excel, Word, Email , Database, FTP, Webservices, Matlab, COM,RBF Approximation, iSIGHT Task等

2、让用户使用设计算法驱动设计流程,改善原设计方案,Optimization, DOE, MonteCarlo,Loop等

3、通过DSM设计结构矩阵组织MDO多学科设计框架,MDO用户可以从各个层面缩放式的看到多个学科之间的数据和流程关系

3、高级可视化功能,二、三维近似模型曲面可视化,工程数据多目标挖掘和权衡等

4、组件和模型的共享和映射,通过本地库,可以将用户已有的模型、组件进行存储;随时可以重用

5、数据管理功能自带my SQL本地数据库,可以将文件参数、设计参数存储,同时可以随时回溯以前的设计优化过程状态

6、高度的可扩展性和定制性,用户可以通过通用的Java接口,嵌入自己的算法或组件,定制可视化界面Ø同时iSIGHT-FD通过XML格式可以被其他系统集成。

7、与企业协同平台FIPER的互连:iSIGHT-FD可以通过FIPER接口与企业数据库连接ØiSIGHT-FD可以通过FIPER接口,实现企业多用户的模型共享和访问控制和B2BØiSIGHT-FD可以通过FIPER接口调度LSF/FIPER Stations等网格计算资源,实现分布并行计算服务ØiSIGHT-FD的设计流程和任务可以通过FIPER的WebTop门户网站通过Internet进行访问。
